CADLib Web
|
|
CADLib Web — портальное решение, предназначенное для удаленного доступа к BIM-моделям с целью получения информации из базы данных проекта, анализа инженерных данных.
Пользователям CADLib Web не требуются дополнительные лицензии, доступ к BIM-моделям осуществляется через стандартные браузеры на любых устройствах. Для подключения к базе данных проекта необходимы логин и пароль.
CADLib Web предоставляет каждому пользователю следующие возможности:
- просмотр 3D-объектов проекта с использованием иерархии зданий, разделов;
- просмотр атрибутивной информации объектов базы данных;
- просмотр 2D-документации, привязанной к объектам базы данных;
- анализ обнаруженных коллизий;
- выполнение измерений;
- выполнение сечений 3D-модели по осям X, Y, Z;
- добавление замечаний и информации от проверяющего.
Единое хранилище и универсальный доступ
При использовании решения CADLib Web на сервере организации создается база данных проекта. Для работы с BIM-моделью пользователи (администраторы базы данных, проектировщики, руководители) подключаются к этой базе со своих рабочих мест с помощью Model Studio CS или CADLib Модель и Архив.
Технология Model Studio CS объединяет данные различных инженерных специальностей в общую информационную модель объекта строительства или промышленного предприятия.

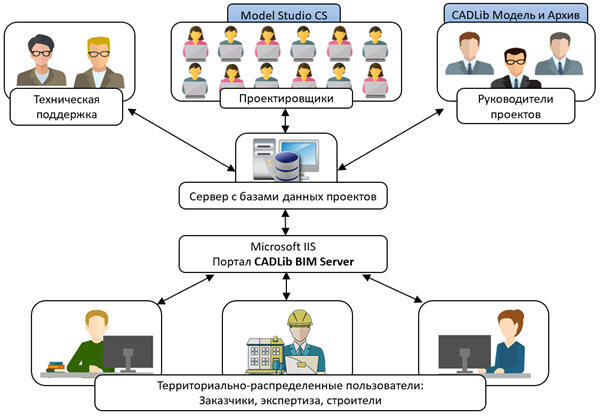

Архитектура решения

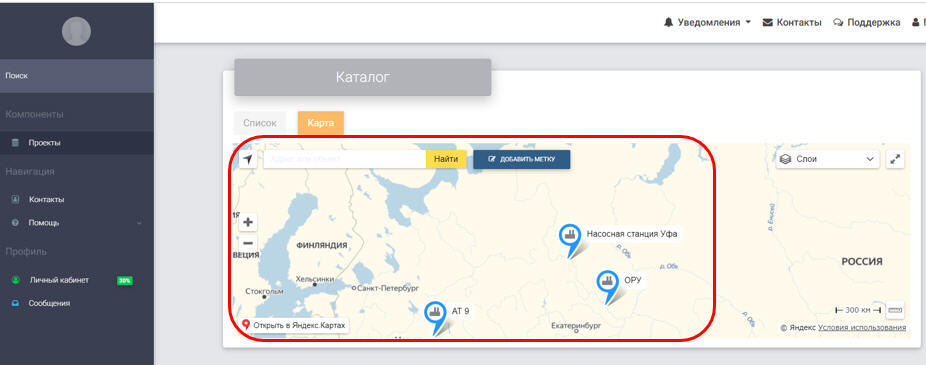

CADLib Web: список BIM-проектов с привязкой к ГИС
Визуализация модели и структуры проекта
CADLib Web включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели.

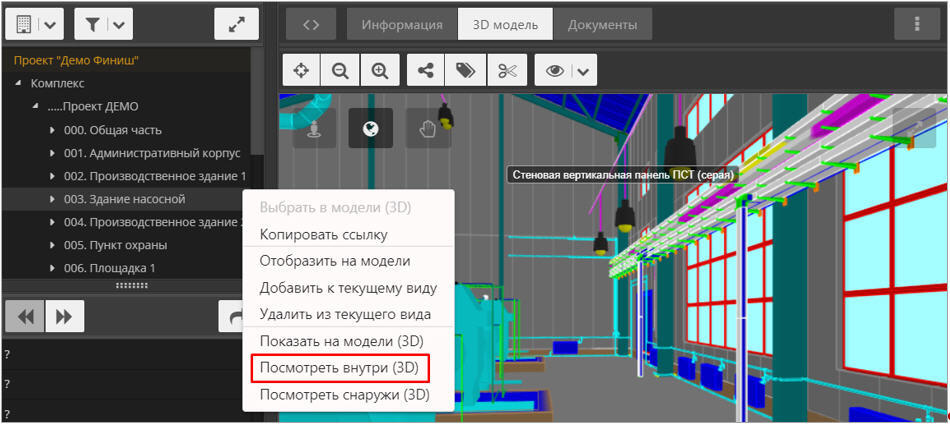

CADLib Web: возможности просмотра модели

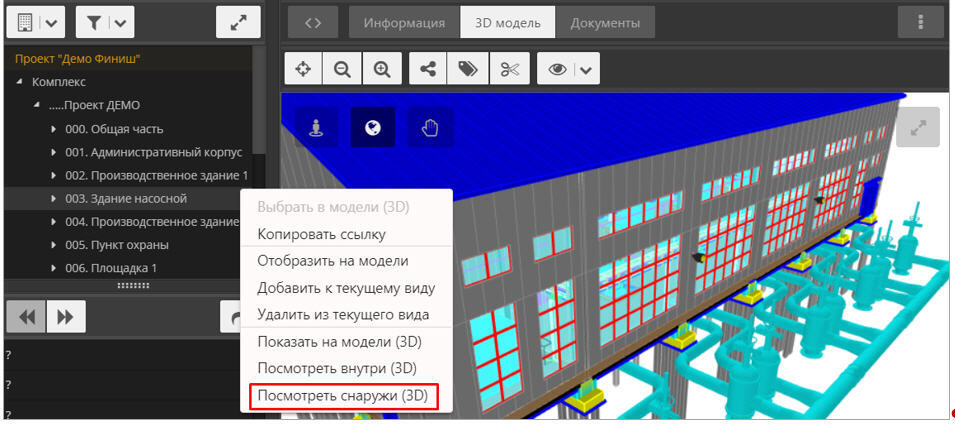

CADLib Web: возможности просмотра модели

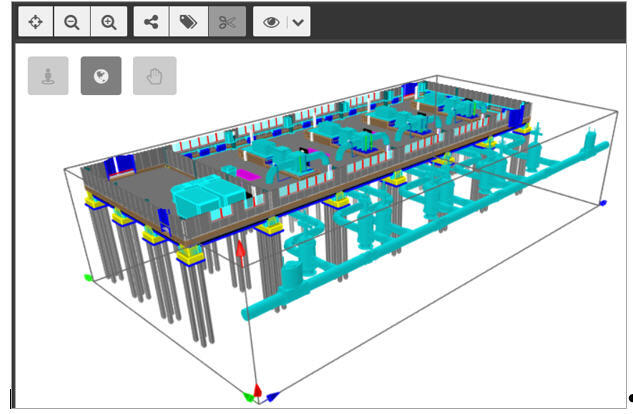

Возможности просмотра модели: режим обрезки
Работа с любыми инженерными данными
Хранение модели в базе данных осуществляется пообъектно. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т.д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства.
Для просмотра файлов поддерживаемых браузером форматов (например, PDF) щелкните по имени файла. После этого активируется раздел Документы, и в нем откроется выбранный файл.

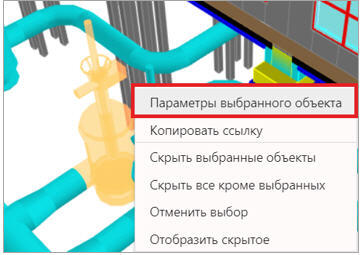

CADLib Web: выбор объектов
Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели — связанные документы.

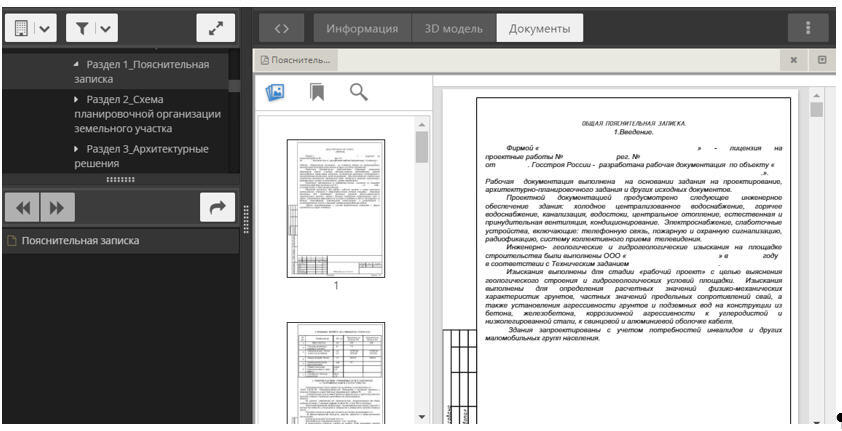

CADLib Web: встроенный просмотр документов

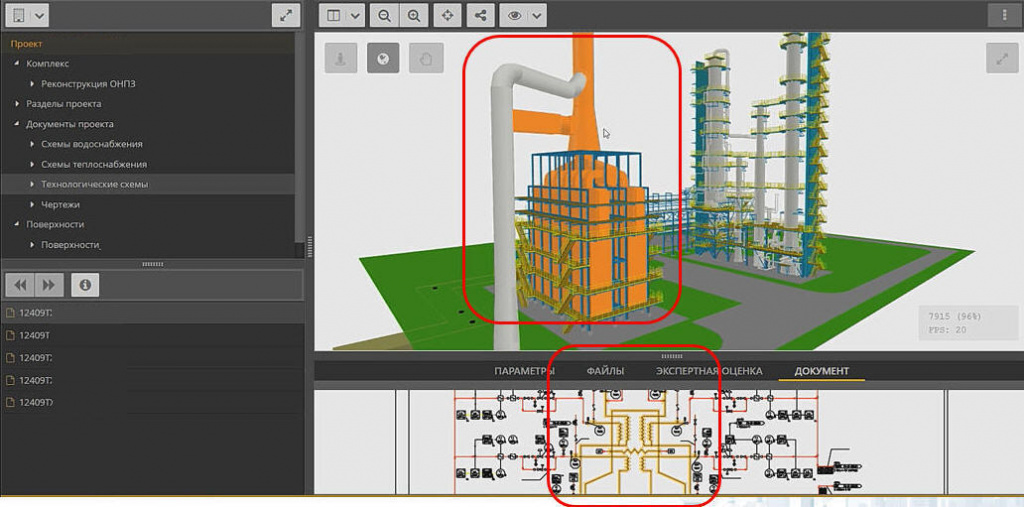

Интерактивная связь «технологическая схема - 3D-модель»
Экспертиза, авторский и технический надзор
CADLib Web располагает инструментами, фиксирующими замечания и ответ на модели и в документах, предназначенных для проведения экспертизы, авторского и технического надзора.
Раздел «Экспертная оценка» включает в себя предназначенные для эксперта или заказчика функции написания замечаний, а также инструменты исполнителя, позволяющие вносить комментарии к замечаниям. К инструментам экспертной оценки относятся:
- замечания от проверяющего;
- комментарии (обсуждение замечаний);
- загрузка файлов, изображений и ссылок к замечаниям;
- статус исполнения замечания;
- срок исполнения замечания.

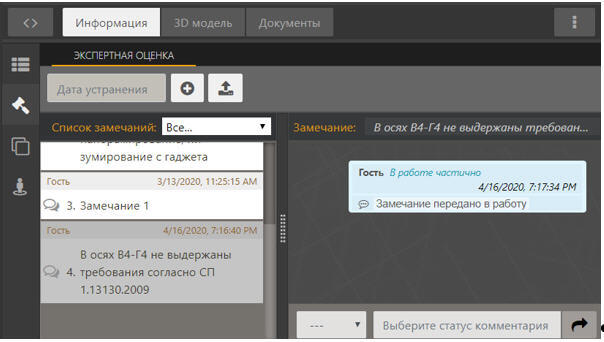

CADLib Web: инструменты экспертной оценки

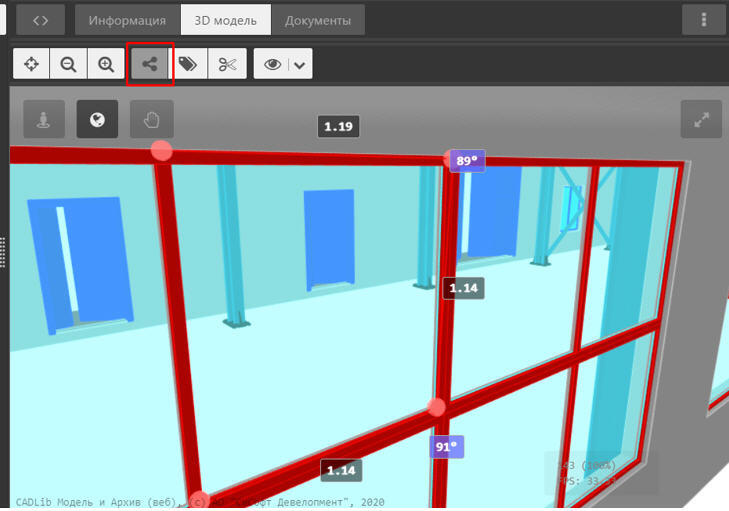

Средства CADLib Web позволяют производить измерения на модели
