Программный продукт  для автоматизированного проектирования электроосвещения промышленных и гражданских объектов



Программный продукт nanoCAD Электро предназначен для автоматизированного проектирования в части силового электрооборудования, внутреннего и наружного электроосвещения промышленных и гражданских объектов.

Назначение


Программный продукт nanoCAD Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Наличие собственного графического ядра делает nanoCAD Электро независимым от других графических систем, а поддержка форматов DWG и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.

nanoCAD Электро позволяет решить следующие задачи:
  • проведение всех необходимых светотехнических расчетов;
  • проведение всех необходимых электротехнических расчетов;
  • расстановка оборудования и прокладка кабельных трасс;
  • выбор уставок защитных аппаратов и сечений кабелей;
  • кабельная раскладка по кабельным трассам;
  • формирование информационной модели (BIM);
  • формирование проектной документации.

Базы данных оборудования

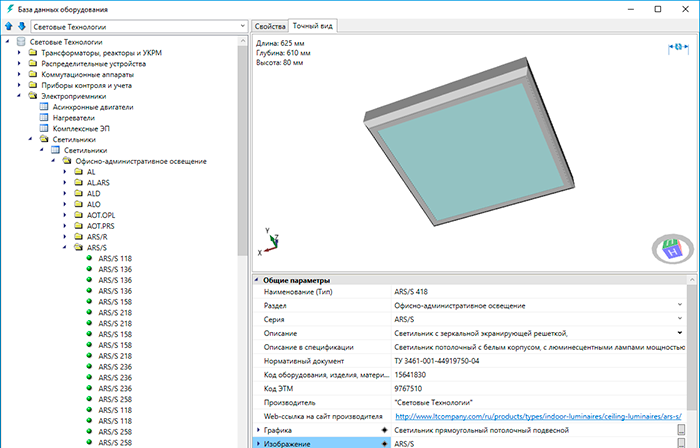

Элементы в базе данных оборудования содержат всю необходимую информацию, начиная с наименования и заканчивая 3D-моделью. Базы данных оборудования nanoCAD Электро полностью открыты для редактирования и пополнения. С программой бесплатно поставляются базы данных всех производителей электротехнического оборудования, имеющих партнерские отношения с «Нанософт». С перечнем баз данных оборудования вы можете ознакомиться в разделе Базы данных.




Проверки

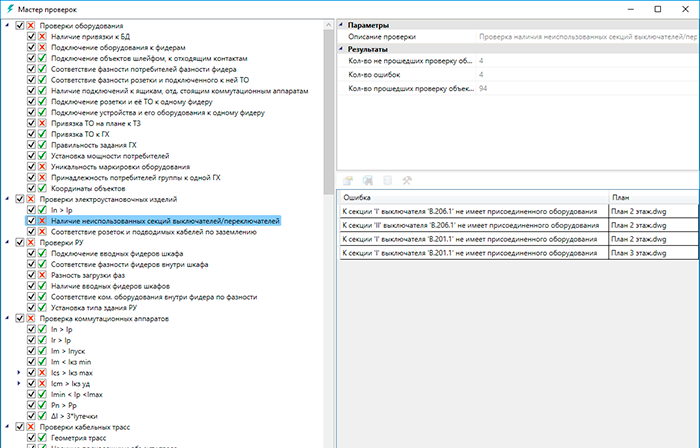

В программу заложен обширный перечень проверок модели на правильность выполнения. Если какой-либо элемент модели отклоняется от нормативов, программа сигнализирует об этом пользователю.



Информационный сервис nanoCAD — ЭТМ iPRO

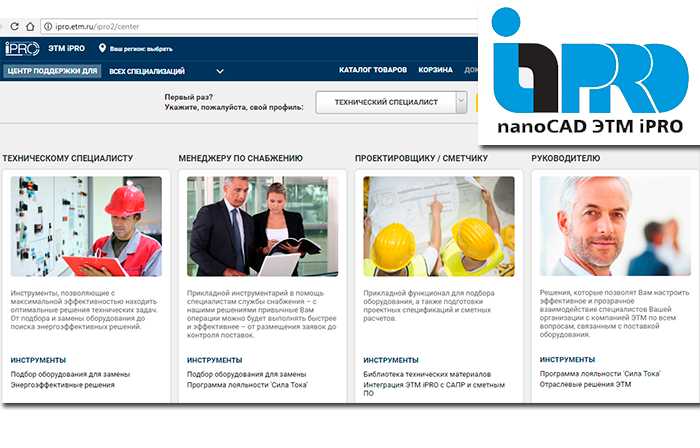

Компании «Нанософт» и ЭТМ, крупнейший дистрибьютор электротехнической продукции в России, создали совместный информационный сервис nanoCAD — ЭТМ iPRO, который позволяет автоматизировать дополнительный этап жизненного цикла проектируемого объекта. Используя сервис nanoCAD — ЭТМ iPRO, проектировщик может запрашивать актуальную стоимость необходимого оборудования на любой стадии выполнения проекта. Для этого нужно лишь заполнить контактную информацию и отправить в систему ЭТМ iPRO автоматически сформированную спецификацию оборудования, изделий и материалов из nanoCAD Электро.


Автоматизация


Система nanoCAD Электро освобождает инженера-проектировщика от трудоемкой рутинной работы: маркировки оборудования, проведения расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети и многого другого. При этом риск появления в проектной документации ошибок из-за «человеческого фактора» сведен к минимуму. В результате процесс проектирования заметно ускоряется, а качество документов растет.

Кабеленесущие системы и кабели


В nanoCAD Электро можно формировать кабельные трассы любой сложности: одноярусные и многоярусные, односторонние и двухсторонние. Программа автоматически подбирает соединительные элементы вплоть до гаек и болтов, если база данных оборудования достаточно подробная.
Программа автоматически рассчитывает длины кабелей с учетом всей специфики: запаса кабеля на укладку, запаса кабеля на разделку, округления длины кабеля до заданного значения и так далее. Кроме того, для силовых кабелей программа автоматически определяет необходимое количество жил.

Все необходимые светотехнические расчеты

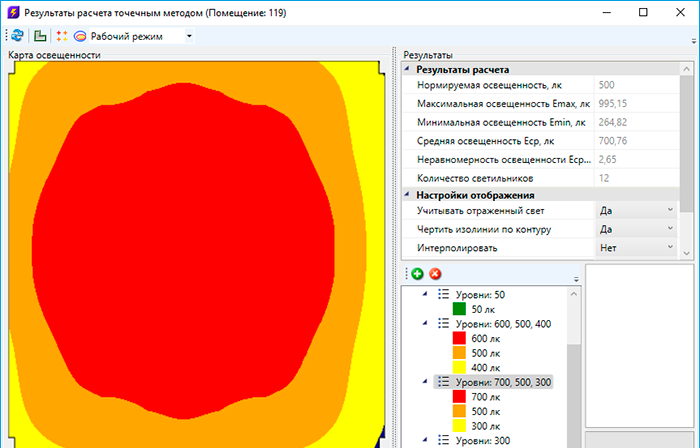

В nanoCAD Электро реализованы обе методики расчета освещенности: Метод коэффициента использования и Точечный метод. После проведения расчета методом коэффициента использования программа автоматически расставляет светильники в помещении.




Все необходимые электротехнические расчеты


В nanoCAD Электро реализованы все необходимые электротехнические расчеты:
  • Расчет электрических нагрузок согласно РТМ 36.18.32.4−92, СП 256.1325800.2016 и ТЭП
  • Расчет токов одно-, двух- и трехфазного короткого замыкания согласно ГОСТ 28249–93 и «Петля фаза-ноль»
  • Расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э)
  • Расчет токов утечки через изоляцию согласно ПУЭ 7 п. 7.1.83
  • Расчет падения напряжения


Настройки


Гибкие и разнообразные настройки позволяют адаптировать программу и к отраслевым требованиям, и к требованиям заказчика, и к особенностям конкретного проекта.

Проектная документация


По результатам работы в nanoCAD Электро формируются следующие проектные документы:
  • планы расположения оборудования и прокладки кабельных трасс;
  • принципиальные схемы распределительной и питающей сетей;

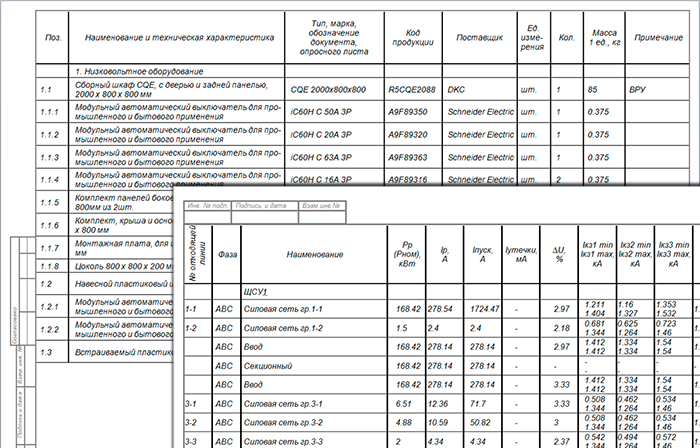

  • спецификация оборудования, изделий и материалов;

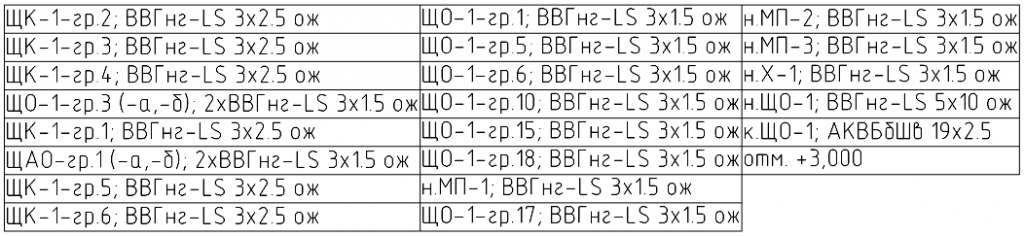

  • кабельный журнал;
  • отчеты с результатами светотехнических расчетов;
  • отчеты с результатами электротехнических расчетов.


Open BIM


Система nanoCAD Электро в полной мере реализует основной принцип проектирования Open BIM: построение единой информационной модели здания с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели электрических сетей, выполненные в nanoCAD Электро, легко встраиваются в общую информационную модель проектируемого объекта на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.



Что нового в nanoCAD Электро 20.0?


nanoCAD Электро — отдельная программа
Начиная с версии 20, nanoCAD Электро перестает поставляться единым блоком вместе с графической платформой nanoCAD Plus. Теперь nanoCAD Электро — это отдельная программа, которая устанавливается на nanoCAD Plus. Данное изменение даст пользователям ряд преимуществ. Например, можно будет использовать nanoCAD Электро совместно с модулем nanoCAD СПДС. Установить nanoCAD Электро 20.0 можно на nanoCAD Plus 20.1.


Библиотека баз данных оборудования скачивается отдельно
Начиная с версии 20, библиотека баз данных оборудования не входит в состав дистрибутива программы. Теперь библиотеку баз данных оборудования нужно скачивать отдельно. Порядок установки nanoCAD Электро и подключения библиотеки баз данных оборудования описан в документе Особенности установки nanoCAD Элекро.

Московская государственная экспертиза

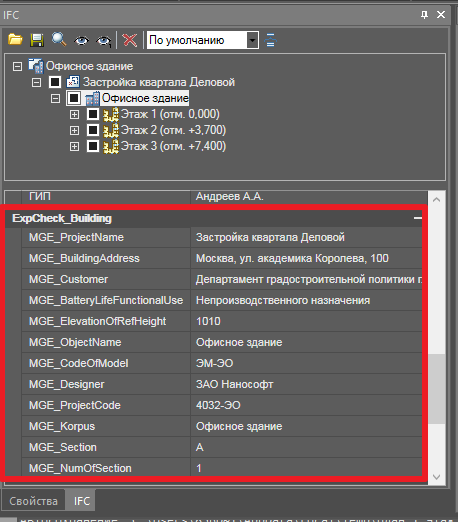

В новой версии профиль экспорта в IFC настроен в соответствии с требованиями «Московской государственной экспертизы».


Маркировка разветвительных коробок

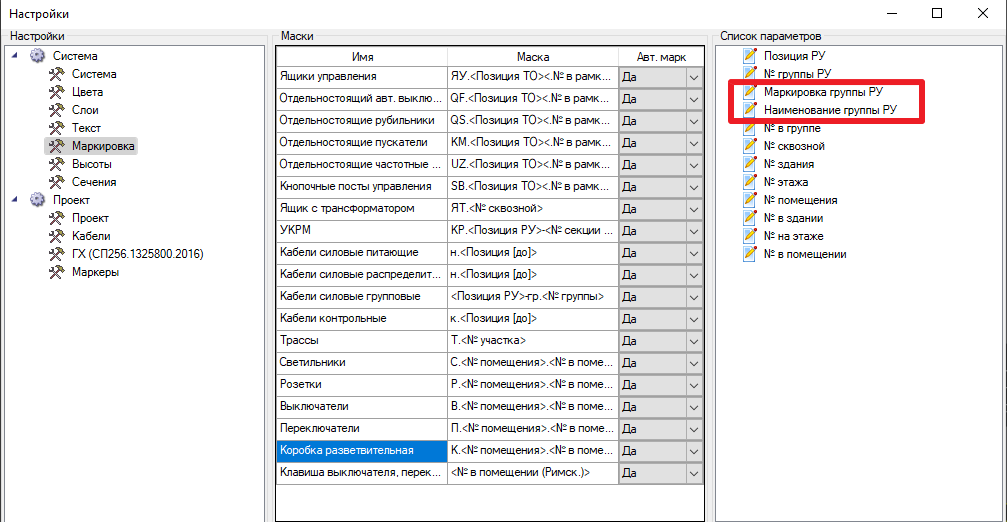

Для разветвительных коробок в список доступных для маркировки параметров добавлены «Маркировка группы РУ» и «Наименование группы РУ».


Исправлена ошибка, при которой параметры «Позиция РУ» и «№ группы РУ» не работали при автоматической маркировке разветвительных коробок. Также исправлена ситуация, при которой параметры «Номер помещения» и «Номер в помещении» не работали при автоматической маркировке объектов Разветвители.

Исправлена ошибка задания порядка следования точек разветвления
Исправлена ошибка, которая не позволяла задать порядок следования разветвителей и точек разветвления в помещении.

Слой для разветвительных коробок
В настройках программы появилась опция «Слой для коробок». По умолчанию эта опция имеет значение «Слой коробок». Если его не изменить, программа продолжит работать без изменений. Если же выставить этой опции значение Слой трассы, то разветвительные коробки будут размещаться в слой кабельной трассы.


В маркировку добавлен параметр «№ в группе»

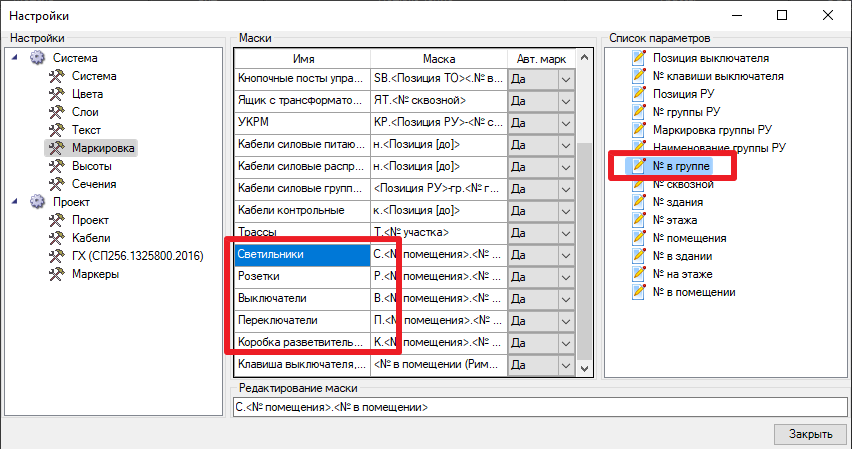

В настройках маркировки элементам Светильники, Розетки, Выключатели, Переключатели, Коробка разветвительная добавлен параметр № в группе по аналогии с параметром № в помещении.


Высота многострочных выносок
В новой версии высота всех строк многострочной выноски стала одинаковой.


Способ прокладки кабеля в КЖ
Исправлена ошибка с отображением способа раскладки кабеля в Кабельном журнале. Для кабельных трасс с установленным текстовым элементом в Кабельном журнале выводилось значение Не разложен.

Кабельный журнал

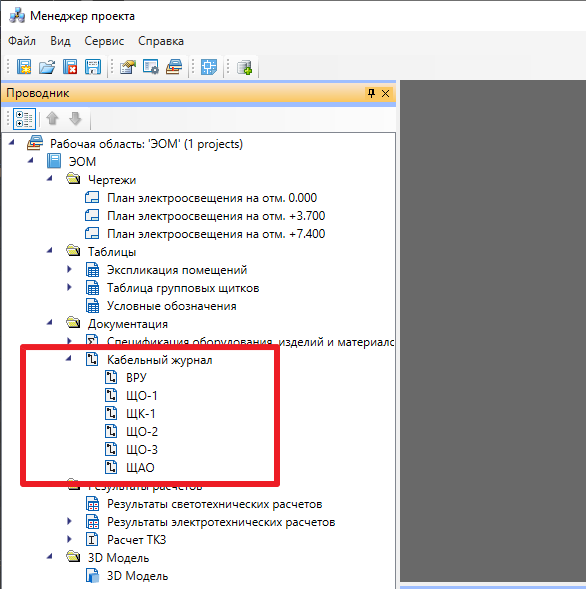

В новой версии Кабельный журнал составляется как на весь проект целиком, так и по каждому щиту отдельно.


Общие исправления
Исправлено большое количество мелких ошибок, в том числе, собранные online-системой регистрации ошибок.
