Схема распределительной сети переменного тока
Расчетная модель формируется автоматически при вводе элементов схемы через графический редактор и выборе их параметров в справочниках оборудования. Полученная модель отражает конфигурацию схемы и основные свойства объектов электрической сети, необходимые для проведения расчетов.

Справочники электротехнического оборудования

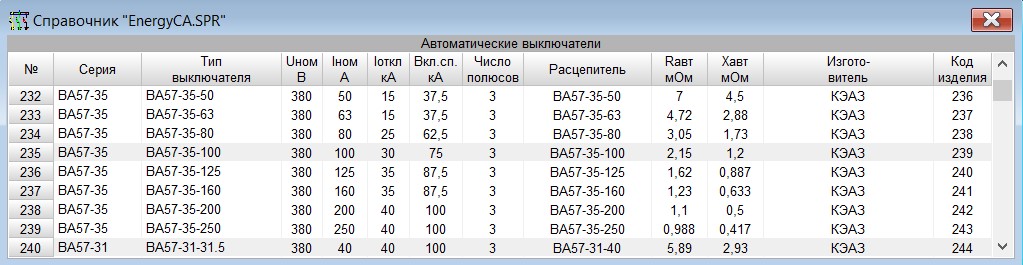

Пример комплектного справочника автоматических выключателей
Параметры схемы замещения каждого объекта рассчитываются на основе заданных свойств и информации, которая хранится в комплектной справочной базе данных. Помимо этого, могут использоваться сменные базы данных справочной информации, ориентированные, например, на различных поставщиков оборудования.


Автоматическое создание выходных документов

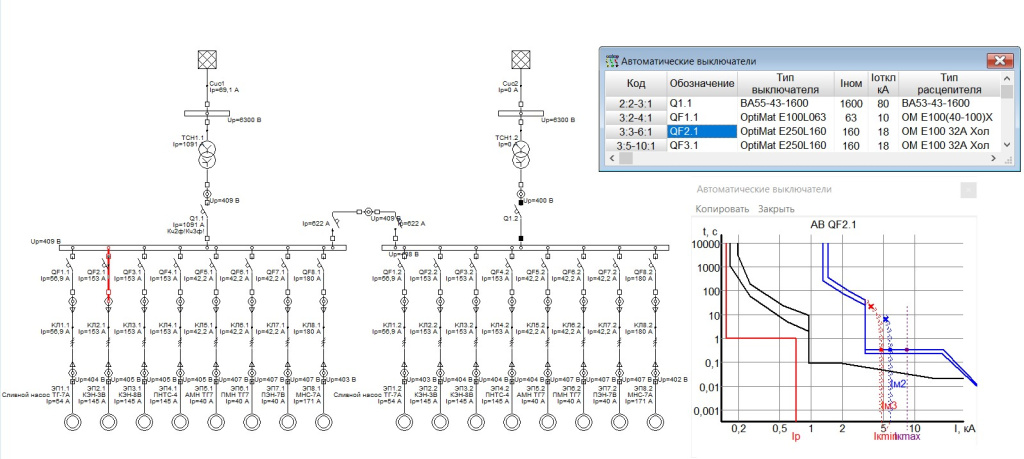

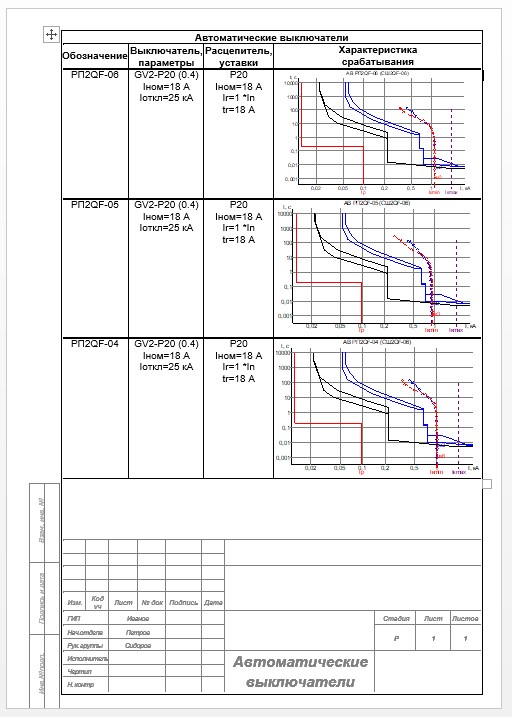

Альбом карт селективности срабатывания автоматических выключателей
По результатам комплексных электротехнических расчетов формируются сводные таблицы для обоснования принятых решений (таблицы по выбору уставок защитных аппаратов, кабельный журнал для проведения кабельной раскладки и т.д.).

На каждой время-токовой характеристике черным цветом выделена характеристика срабатывания основного защитного аппарата, синим — резервного.



Формирование однолинейной электрической схемы

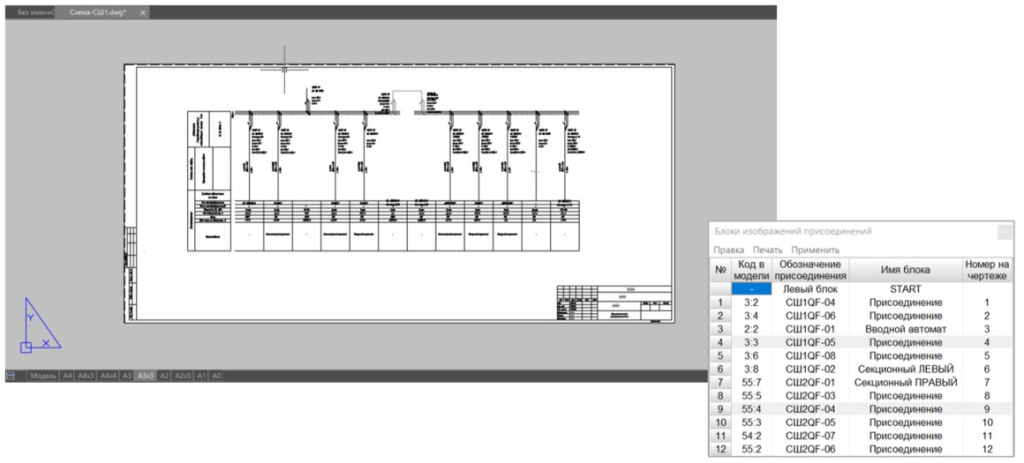

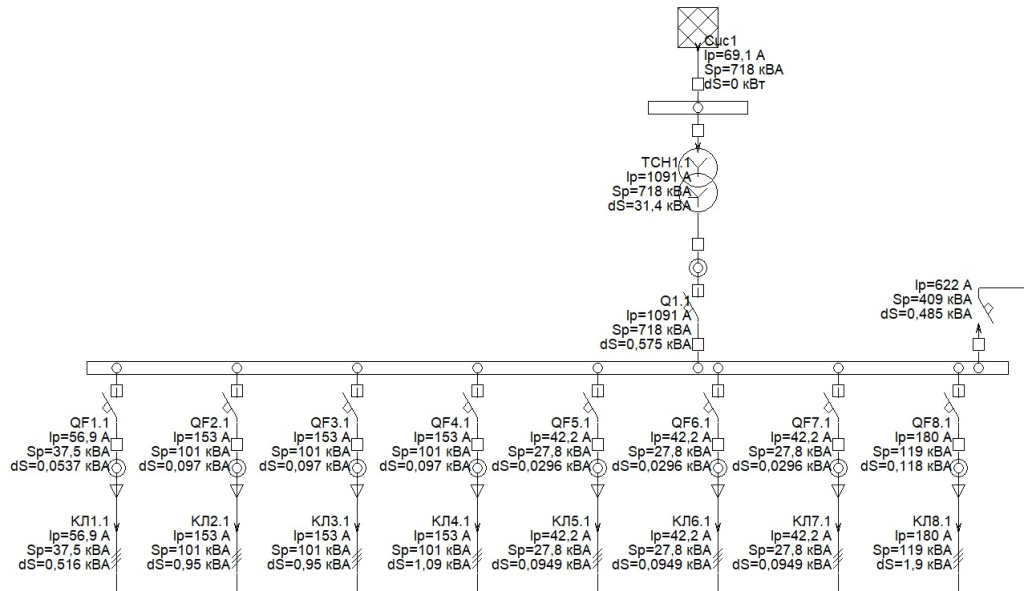

Пример однолинейной электрической схемы, сформированной в nanoCAD из заранее заготовленных блоков
Имеется механизм автоматического формирования однолинейной электрической схемы любого узла в nanoCAD с использованием заранее подготовленного шаблона.


Анализ и отображение сети

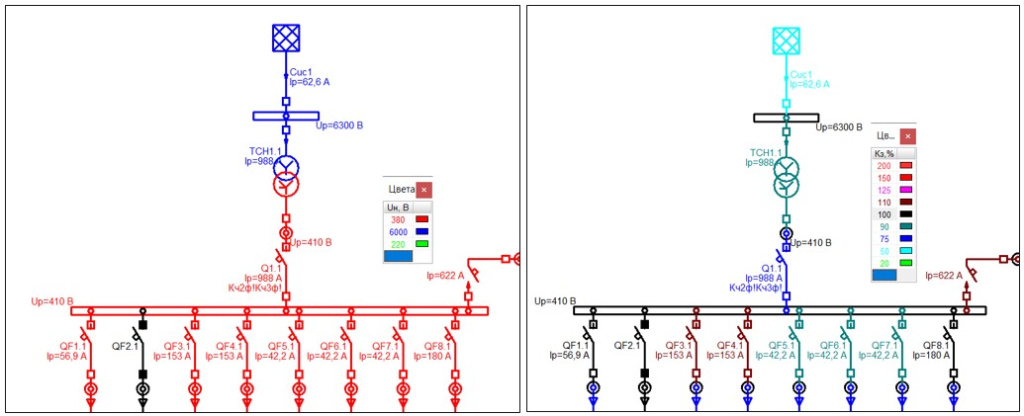

Варианты расцветки схемы по Uном и Кз

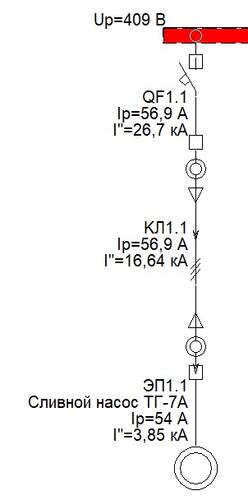

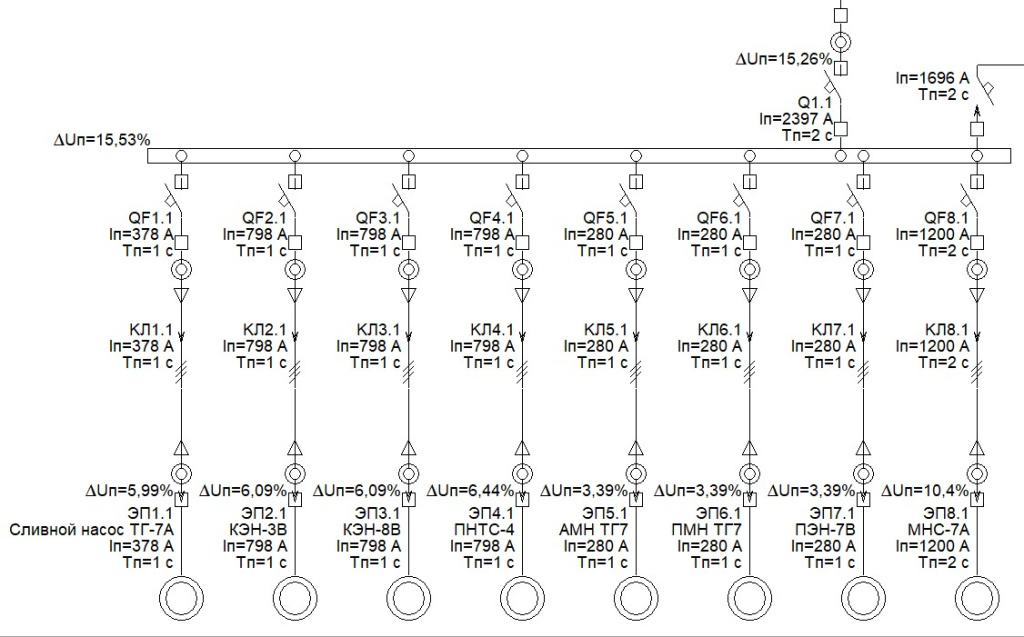

Для упрощения визуального анализа схемы предусмотрена возможность выбора расцветки схемы по необходимому параметру (по Uном, по источникам питания, по помещениям, по dU%, по Кз%, по условиям, по зонам проверки защит, по этапам), а также отображения состояния объектов модели (включено/отключено).


Интеграция и совместимость
Возможна интеграция с САПР-системой nanoCAD и другими DWG-платформами, а также с рядом специализированных программных комплексов: ElectriCS 3D, Model Studio CS Кабельное хозяйство с использованием файлов обмена в форматах *.CSV и *.XML.

Расчетный анализ, который позволяет проводить EnergyCS Электрика

• Определение расчетных токовых нагрузок для всех элементов распределительной сети различными методами.

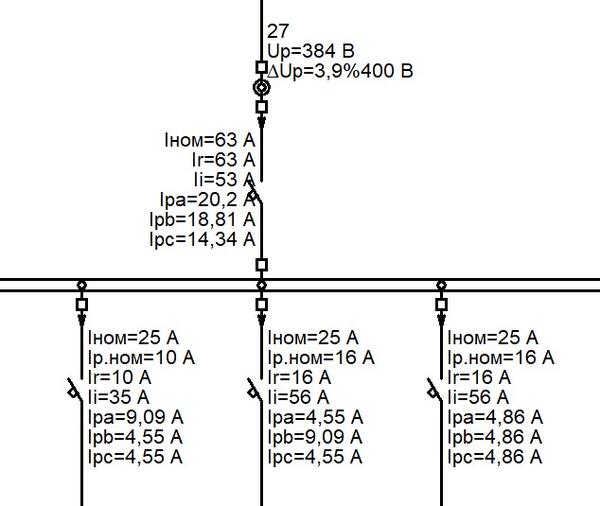

• Расчет рабочих токов во всех фазах и в нулевом проводе четырехпроводной сети по заданным нагрузкам. Расчет фазных и линейных напряжений в каждой точке сети, симметричных составляющих напряжений и соответствующих коэффициентов несимметрии, а также определение наибольших отклонений напряжения в установившемся режиме.

Расчет рабочих токов во всех фазах

• Расчет потоков и потерь мощности во всех элементах сети в установившемся режиме работы.

• Расчет величины тепловыделений в электрооборудовании в заданных помещениях.

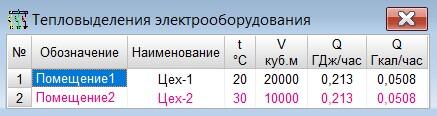

Расчет тепловыделений в электрооборудовании

• Расчет пиковых (пусковых) токов и времени их протекания во всех элементах сети, а также напряжений в каждой точке при протекании пиковых токов с оценкой наибольших отклонений напряжений от номинальных значений (без расчета электромеханического переходного процесса).

• Определение для каждого элемента сети максимальных токов коротких замыканий и наибольшего значения ударного тока КЗ, а также расчет для каждого защитного аппарата сети минимальных токов при однофазном, двухфазном и трехфазном КЗ с учетом сопротивления дуги и нагревания токоведущих частей рабочим током и током КЗ (учет теплового спада), при этом сопротивление дуги может быть задано или рассчитано разными методами согласно ГОСТ.

Расчет максимального тока КЗ

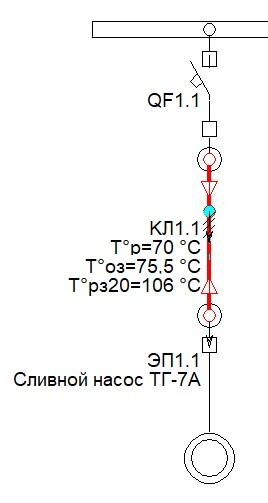

• Оценка температуры жил проводов и кабелей при рабочих токах и на моменты отключения токов КЗ основными и резервными защитами для проверки кабелей на термическую стойкость и невозгорание.

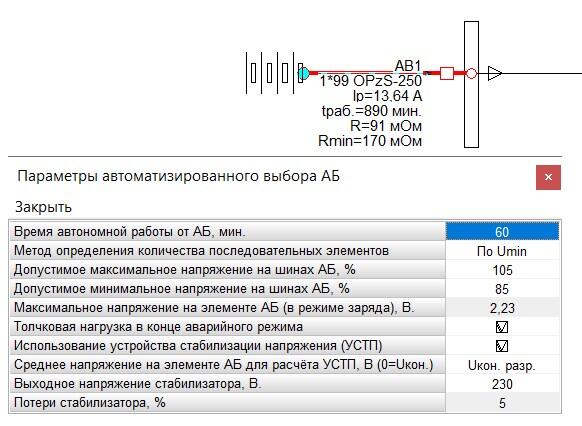

• Автоматизированный выбор аккумуляторной батареи с учетом множества внешних и внутренних факторов.
