nanoCAD BIM ОПС 25
|
|
Область применения
Специализированное программное обеспечение nanoCAD BIM ОПС – второй инструмент для проектировщиков «слаботочки», который разработан с учетом основных стандартов СП 5.13130.2009, СП 3.13130.2009, РД 25.953-90, РД 78.36.002-99, РМ 78.36.001-99, НПБ 160-97, ГОСТ Р 21.1101-2013. Наличие собственной графической платформы делает nanoCAD BIM ОПС независимым от других графических систем, а поддержка формата *.dwg способствует обмену информации со смежниками и заказчиками.Программный комплекс nanoCAD BIM ОПС предназначен для автоматизированного проектирования систем безопасности в следующем составе: пожарная сигнализация, оповещение, система контроля и управления доступом, охранная сигнализация, видеонаблюдение промышленных и гражданских объектов. nanoCAD BIM ОПС позволяет осуществлять комплексное проектирование систем:
- пожарной сигнализации;
- оповещения;
- охранной сигнализации;
- контроля и управления доступом;
- кабельных каналов;
- видеонаблюдения;
- порошкового и газового пожаротушения.
Ядро системы
Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.
Основные возможности
Автоматическая расстановка пожарных извещателей
Согласно СП 484.1311500.2020, в nanoCAD BIM ОПС поддерживается объединение помещений в ЗКПС, разделение одного помещения на несколько ЗКПС. Установка каждой ЗКПС индивидуальна в рамках алгоритма принятия решения о пожаре. Согласно выбранному алгоритму, извещатели в ЗКПС размещаются с возможностью отображения зоны контроля каждого из них. Также реализованы алгоритмы контроля расстановки извещателей и их объединения в шлейфы.
Расчет токовой нагрузки

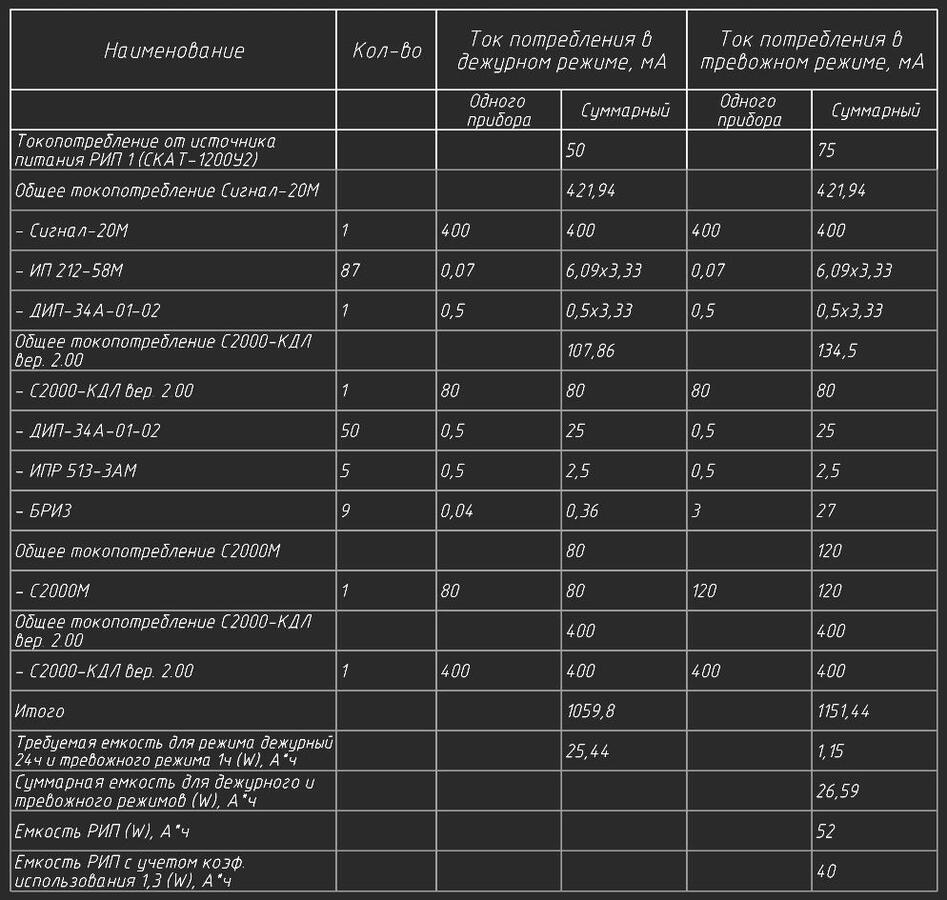

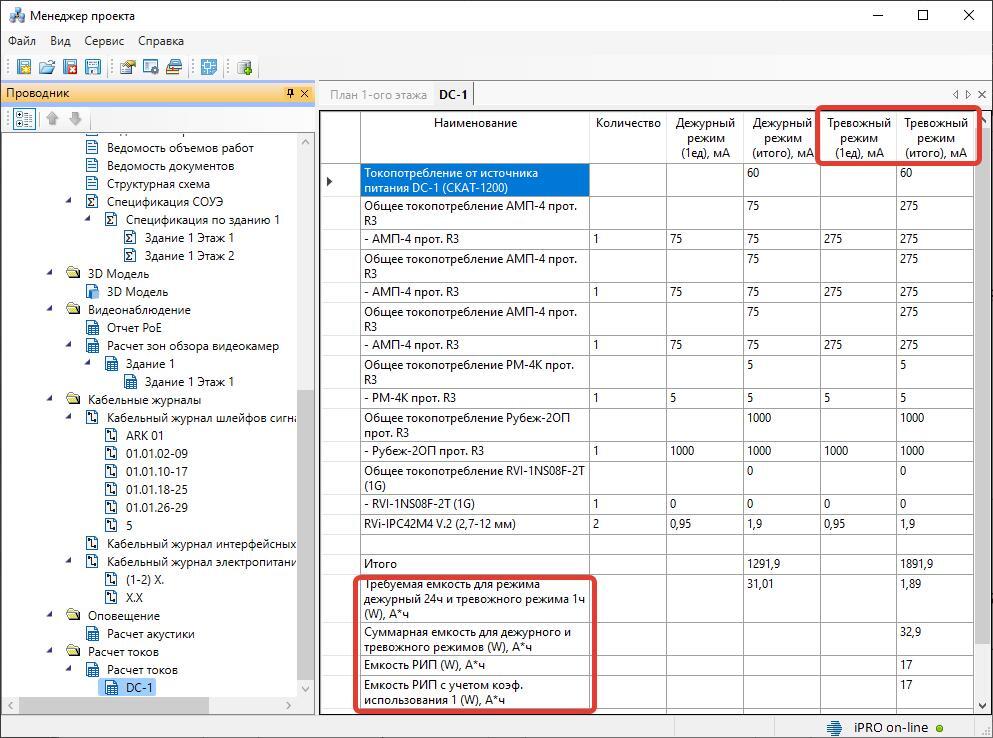

Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. К тому же, если РИП поддерживает установку двух АКБ, то программа добавит их обе и автоматически пересчитает параметры РИП по емкости. Кроме того, предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления на чертеж боксов для АКБ и подключения их к РИП.
Расчет уровня звука оповещателей

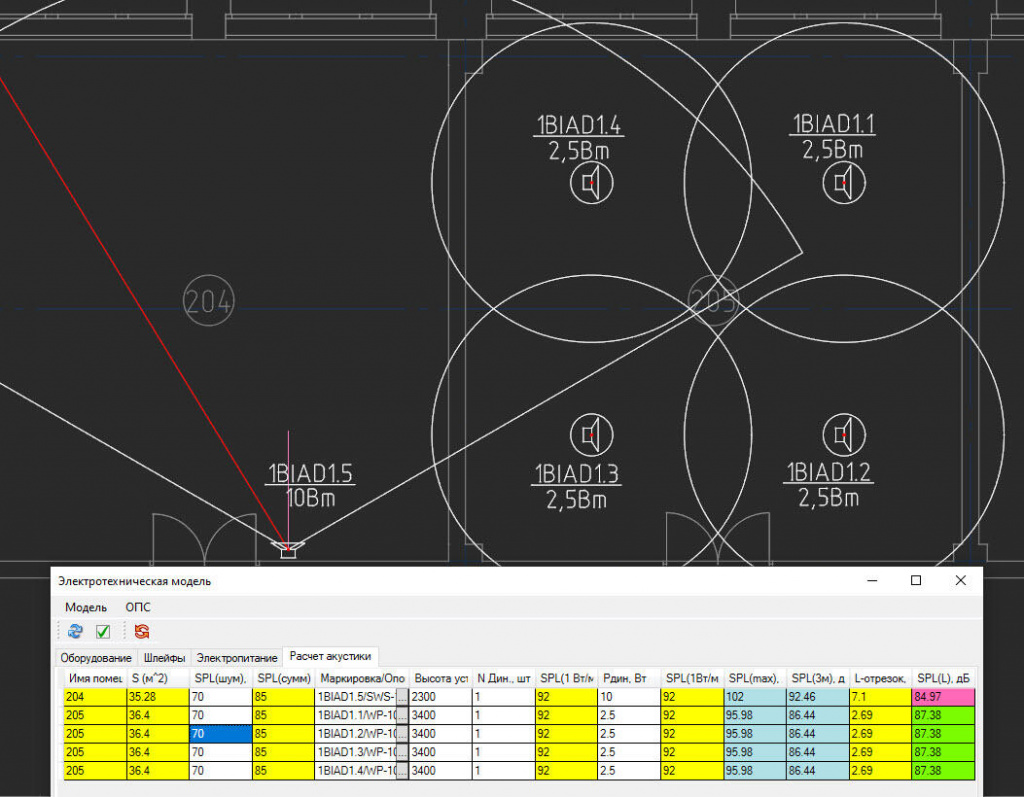

В nanoCAD BIM ОПС реализован расчет уровня звука речевых и звуковых оповещателей. В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука: на расстоянии 1,5 м от пола в соответствии с п. 4.2 СП 3.13130.2009 и в зависимости от угла поворота оповещателя.
Расчет углов и зон обзора

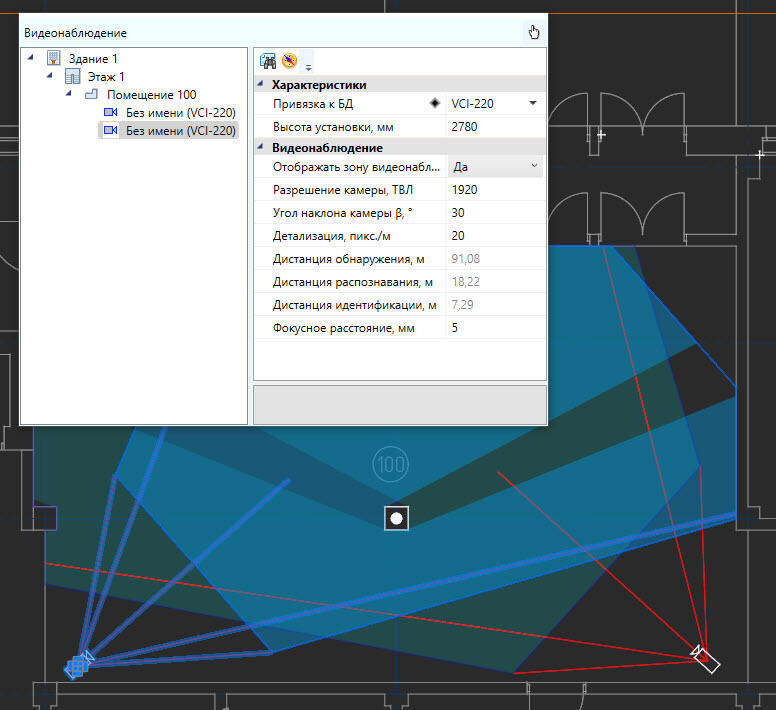

Программный комплекс nanoCAD BIM ОПС вычисляет углы и зоны обзора для камер системы видеонаблюдения с учетом высоты установки видеокамеры, угла наклона видеокамеры по вертикали, а также технических характеристик видеокамеры и объектива. В итоге на чертеж добавляются углы и зоны обзора с учетом геометрии помещения, а результаты расчета сводятся в отчетную таблицу.
Выгрузка в IFC

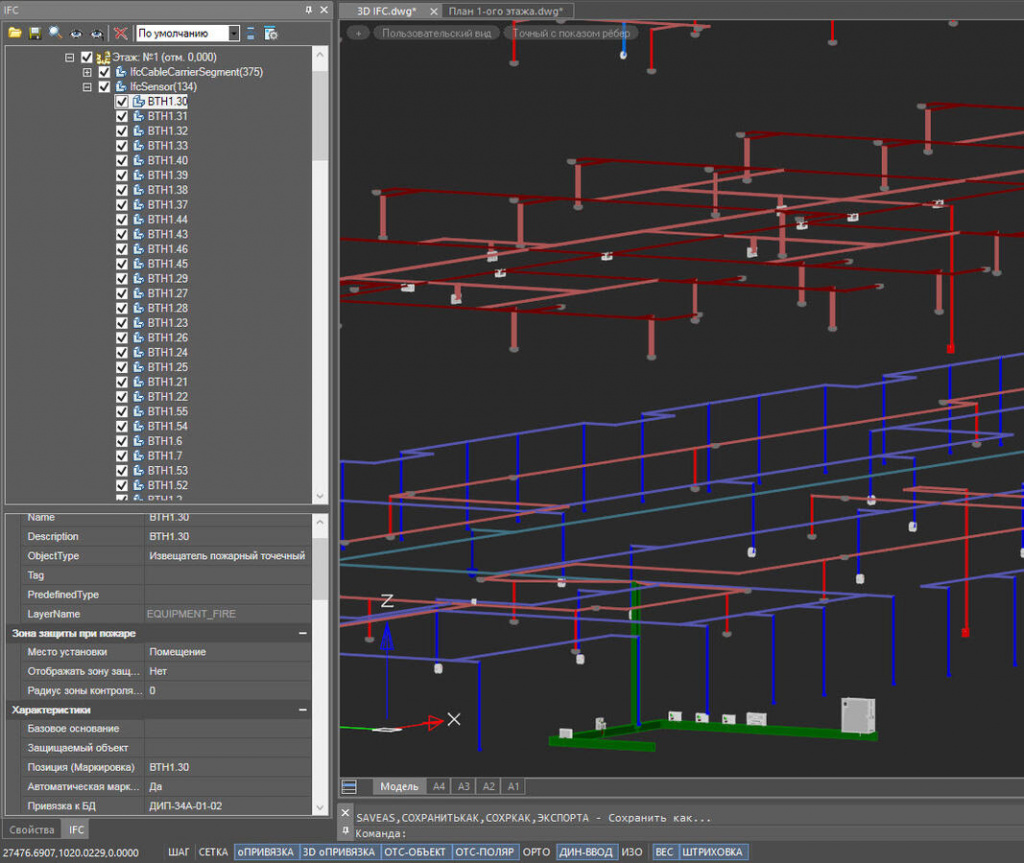

nanoCAD BIM ОПС полностью реализует основной принцип OpenBIM-проектирования: создание единой информационной модели проектируемой системы с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели систем безопасности, выполненные в nanoCAD BIM ОПС, легко встраиваются в общую информационную модель проектируемого объекта, реализованную на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая.
Базы данных производителей оборудования
К программе nanoCAD BIM ОПС прилагаются более 50 баз данных производителей охранно-пожарных систем, извещателей, систем оповещения и кабеленесущих систем. Прозрачный импорт из баз производителей позволяет всегда иметь под рукой любое оборудование, представленное в этих базах, а значит быстрее и успешнее разрабатывать проект. Все базы данных открыты для редактирования. Кроме того, пользователю предоставлена возможность создавать любые другие базы производителей оборудования.
Документирование проекта

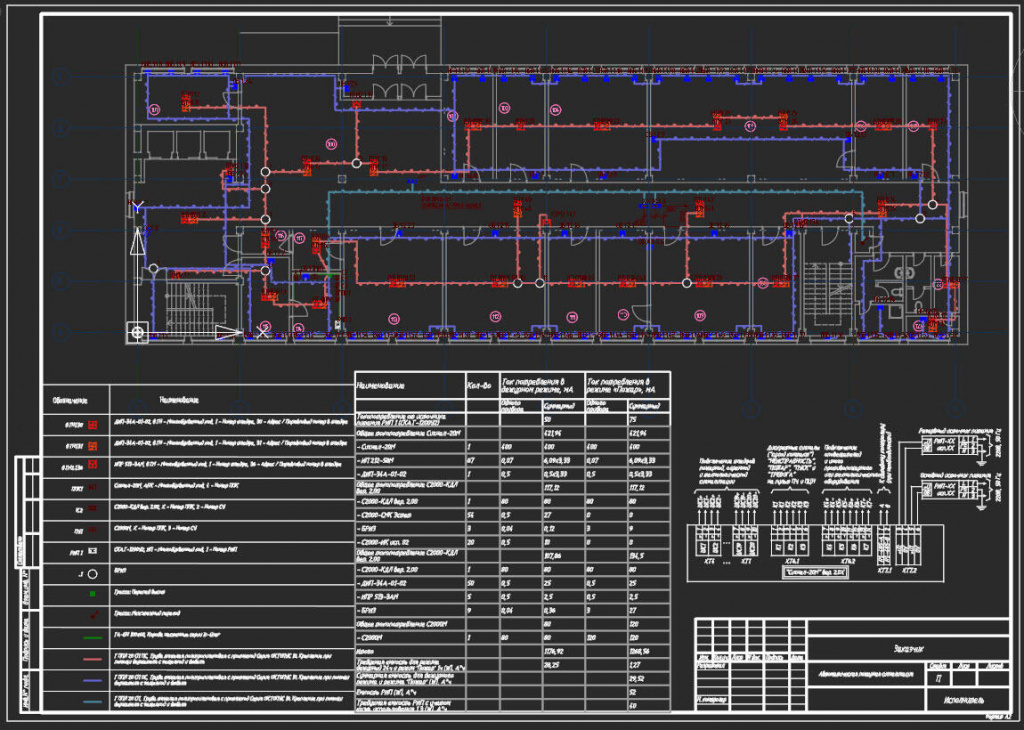

Система nanoCAD BIM ОПС не только минимизирует ошибки при проектировании, но и автоматически формирует отчетные документы по отечественным стандартам для последующей выгрузки либо на поле чертежа, либо в Microsoft Office.
Уникальные возможности nanoCAD BIM ОПС
Зоны контроля пожарных извещателей
Зоны контроля пожарных извещателей

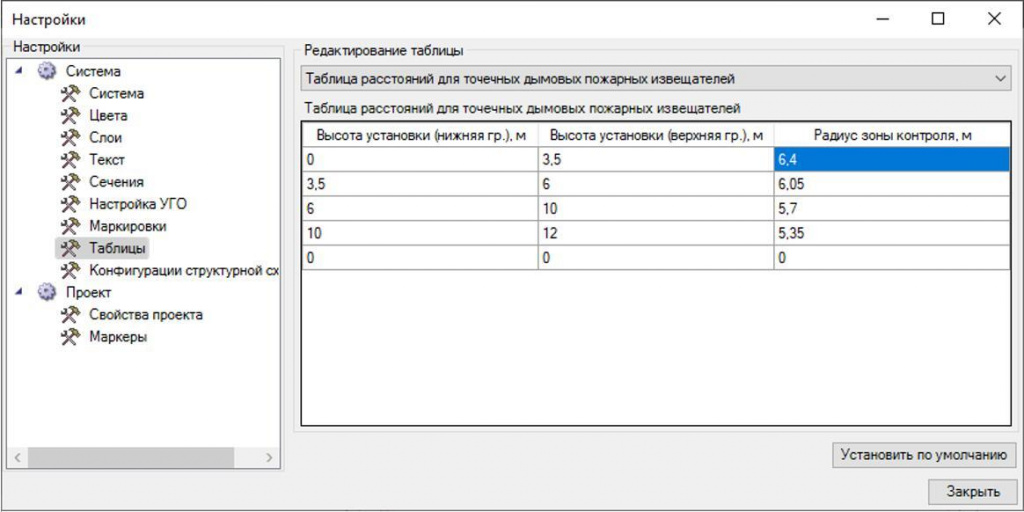

Зона контроля извещателей представляет собой круг радиусом, соответствующим Таблице 1 для тепловых извещателей (п. 6.6.15) и Таблице 2 для дымовых извещателей (п. 6.6.16).
Зоны контроля пожарной сигнализации (ЗКПС)
Зоны контроля пожарной сигнализации

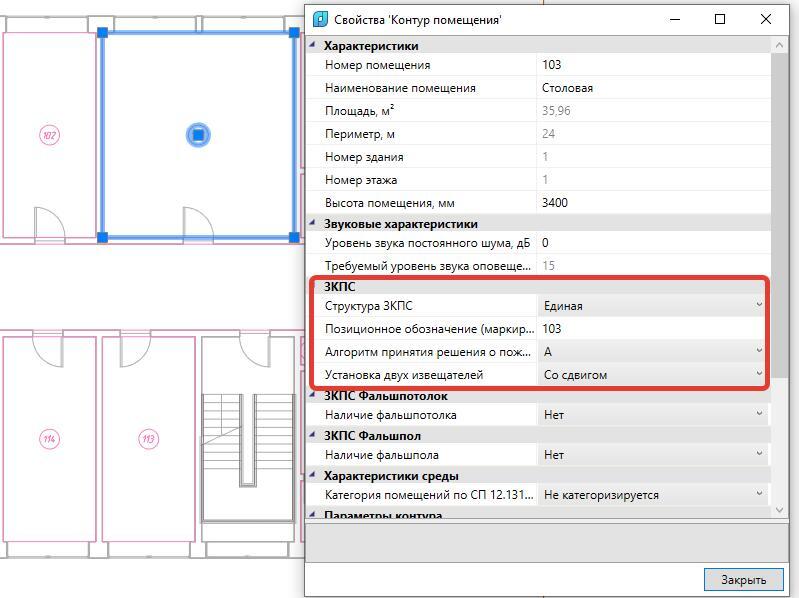

При создании или импорте помещений в свойствах помещений на чертеже появляется группа свойств ЗКПС, в которой можно установить позиционное обозначение ЗКПС, алгоритм принятия решения о пожаре. Реализована возможность объединять несколько помещений в одну ЗКПС.
Алгоритмы расстановки пожарных извещателей
Расстановка пожарных извещателей
Реализованы три алгоритма расстановки извещателей по ЗКПС. Сочетая свойства ЗКПС и свойства извещателей, можно добиться желаемого результата при автоматической расстановке.
Варианты установки извещателей
Варианты установки извещателей

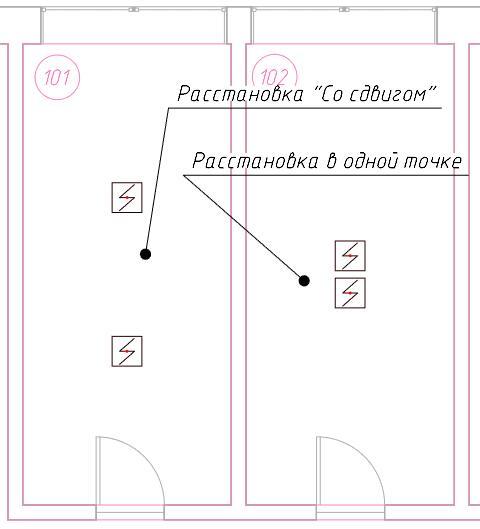

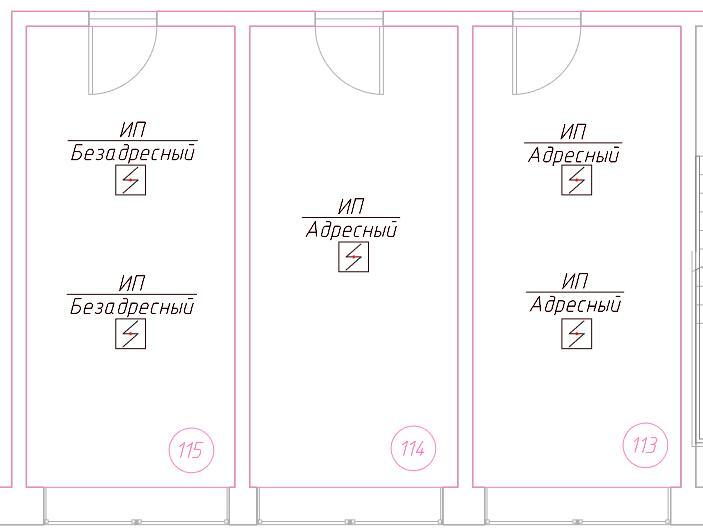

Реализованы два варианта установки извещателей, когда каждая точка помещения должна контролироваться двумя извещателями: «Со сдвигом» и «В одной точке».

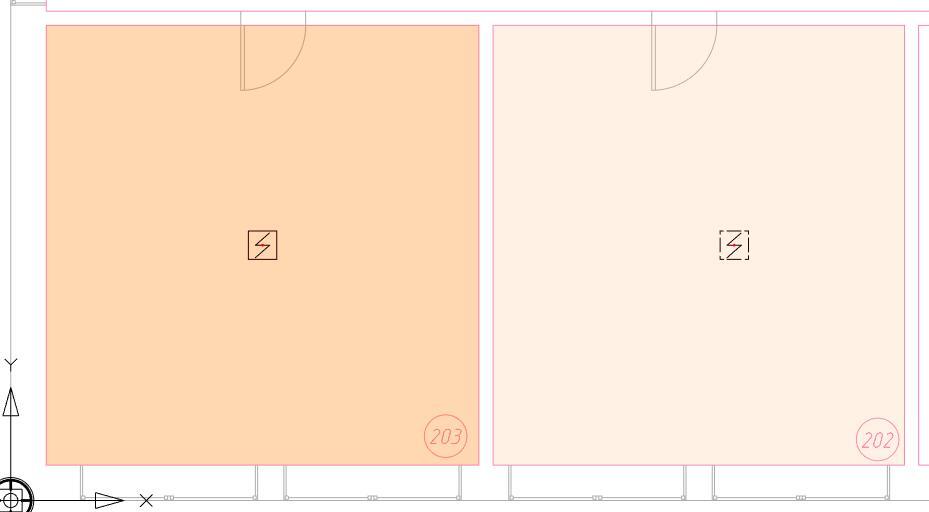

Визуальный контроль ЗКПС
Визуальный контроль ЗКПС
Линейные дымовые пожарные извещатели
Линейные дымовые пожарные извещатели
Линейные дымовые пожарные извещатели устанавливаются согласно п. 6.6.18 в один ярус с расстоянием между оптической осью и стеной в 4,5 м и расстоянием между оптическими осями в 9 м. Расстояние между перекрытием и оптической осью задается в настройках проекта.

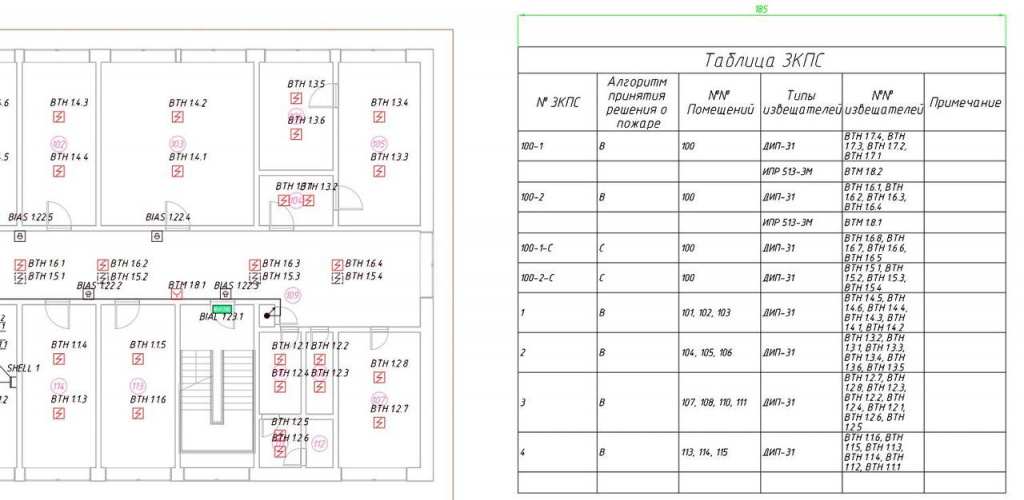

Таблица ЗКПС
Таблица ЗКПС

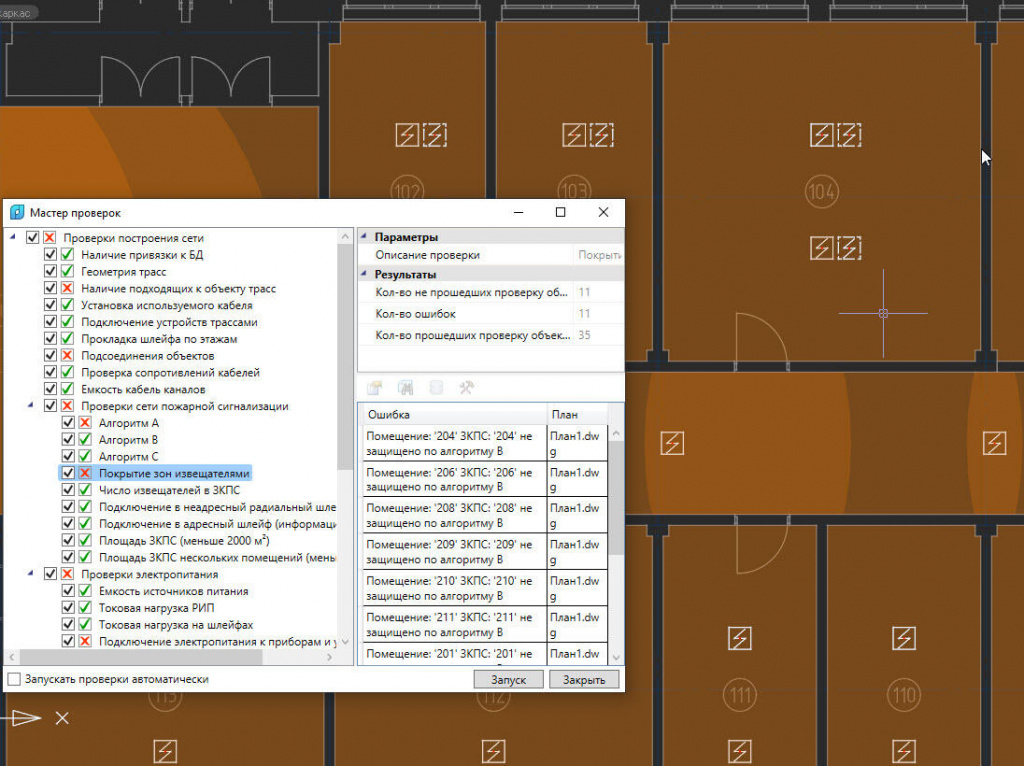

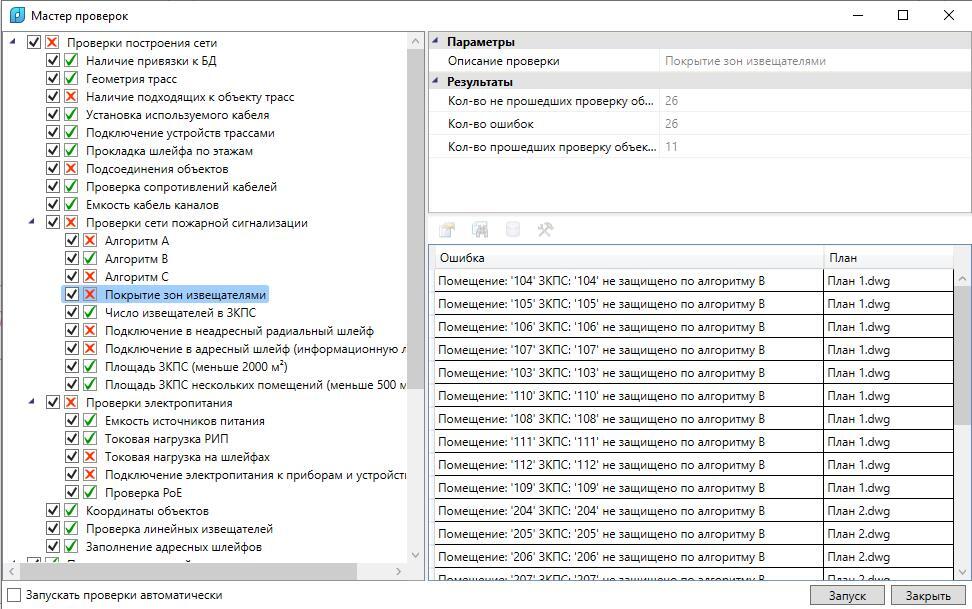

Алгоритмы контроля
Алгоритмы контроля в Мастере проверок
Кольцевой интерфейс
Кольцевой интерфейс

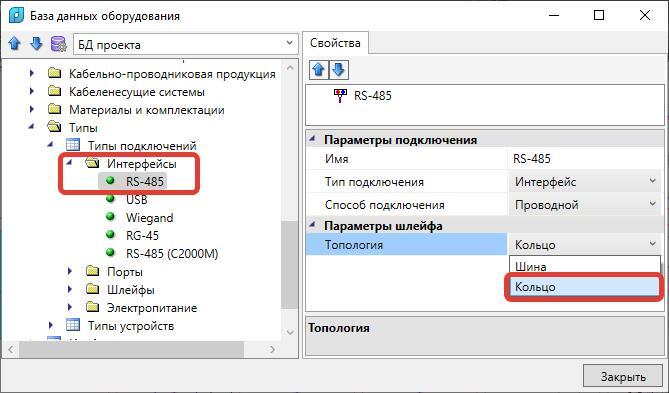

Для выполнения п. 5.3 СП 484.1311500.2020 в свойствах БД для типа подключения «Интерфейс» добавлено свойство Топология с возможностью задать кольцевую топологию интерфейсного соединения.

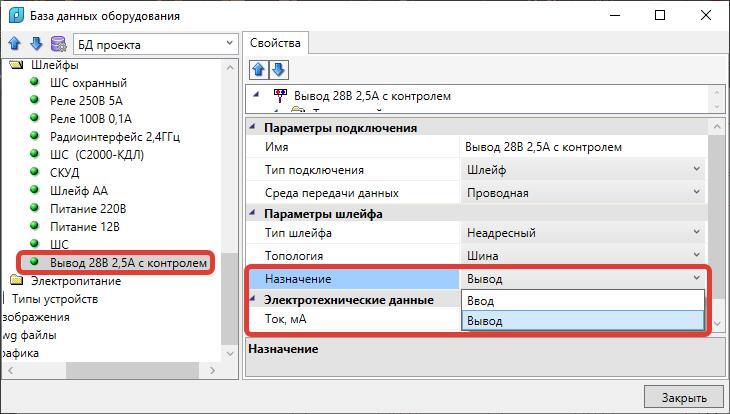

Вводы и выводы для шлейфов
Вводы и выводы для шлейфов

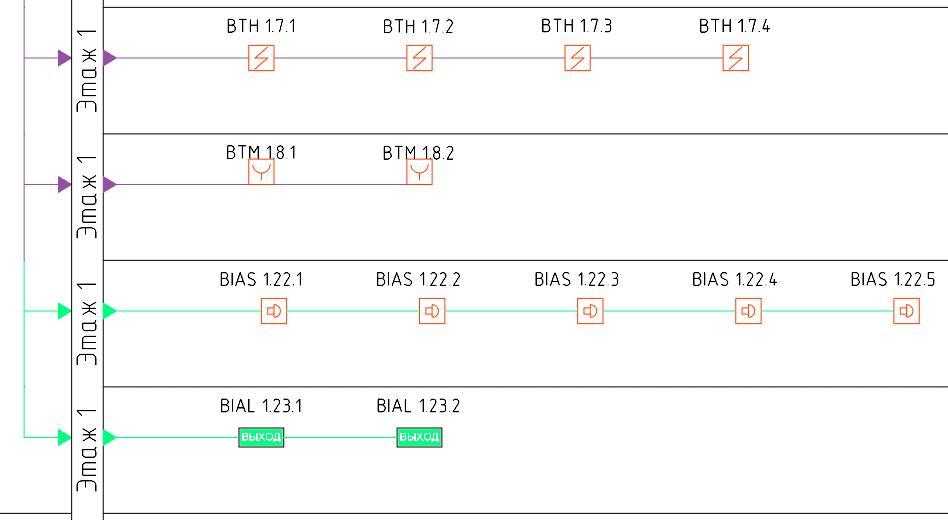

Выводы на структурной схеме
Выводы на структурной схеме

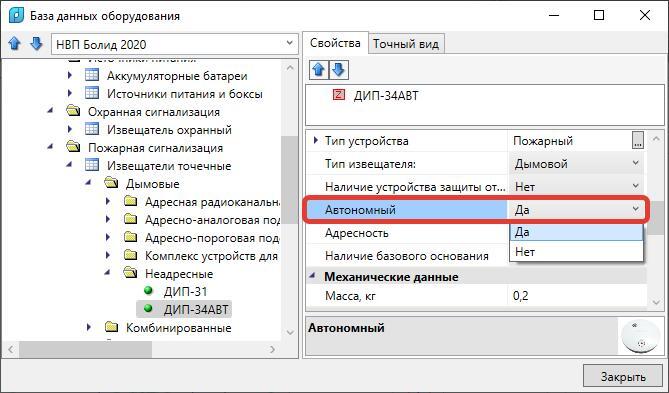

Автономные извещатели
Автономные извещатели

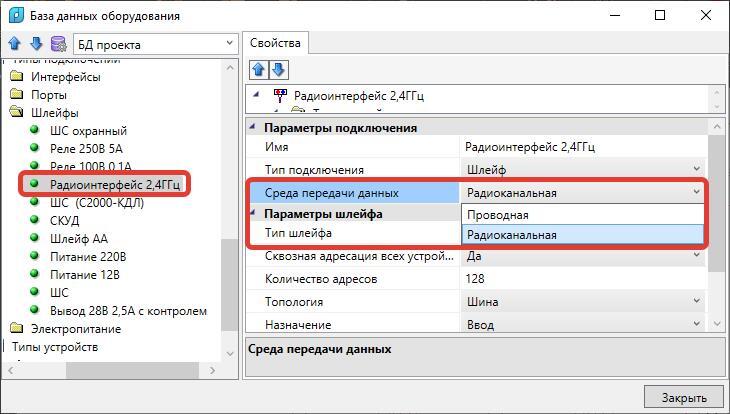

Радиоканальные подключения
Радиоканальные подключения

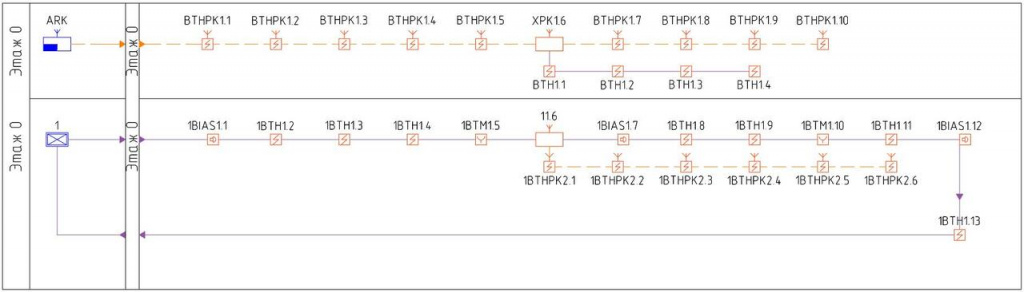

Радиоканал на структурной схеме
Радиоканальное подключение на структурной схеме

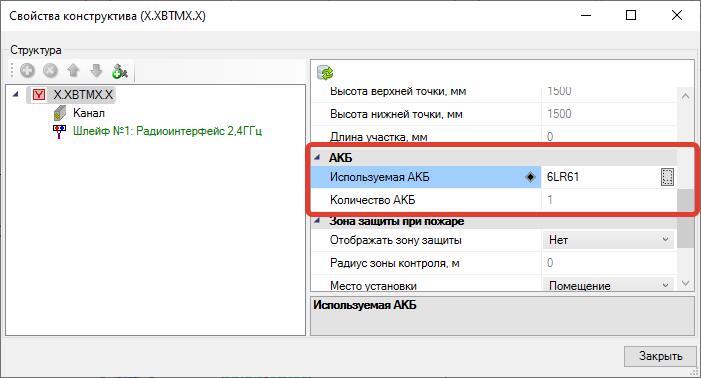

Аккумуляторные батареи
Аккумуляторные батареи

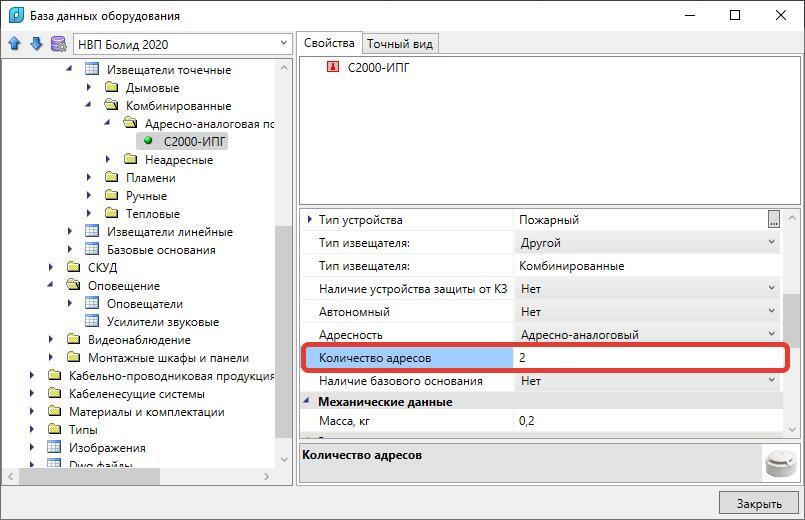

Адреса для извещателей
Адреса для извещателей
Наличие АКБ
Наличие АКБ
Расчет токов
Расчет токов
Новые возможности nanoCAD BIM ОПС 24
- Поддержка новой Платформы nanoCAD 24
- Строка поиска оборудования
- Работа с линейными дымовыми пожарными извещателями (ИПДЛ)
- Новый параметр маркировки оповещения
- Новый параметр маркировки оповещения
- Реализованы пожелания и устранены недостатки
- Расчет уровня звука оповещателей
- Построение карты
- Учет изменений звуковой волны
- Подсказка
- Легенда цветов
