RChain CS Электрика 2018

Программа RChain CS Электрика позволяет решить следующие задачи:

• автоматическая расстановка светильников на основании расчета освещенности по методу коэффициента использования
• автоматическая расставка осветительных приборов с вложенными семействами в качестве источников света
• расчет освещенности в пространстве точечным методом
• вывод расчетных значений в параметры пространства и светотехнический отчет, а также отображением изолюкс на плане

• генерация графической и табличной формы однолинейной (принципиальной) схемы сети по ГОСТ 21.613-2014
• автоматическое обновление параметров и структуры

• расстановка молниеприемников
• расчет и построение зон молниезащиты стержневых и тросовых молниеотводов по СО 153-34.21.122-2003 и по РД 34.21.122-87
• вывод информации о молниеприемниках и защитных зонах в соответствующие спецификации

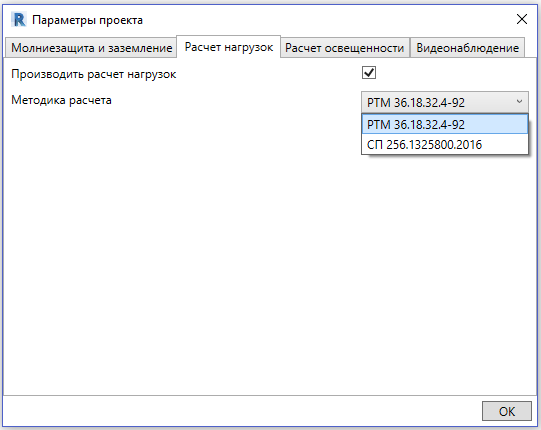

• расчет электрических нагрузок двумя методиками:
• РТМ 36.18.32.4-92 (методика, предназначенная для промышленных объектов)
• СП 256.1325800.2016 (методика, предназначенная для гражданских объектов)

• проектирование и расчет сопротивления искусственных заземлителей
• вывод расчетной информации о заземлителях в соответствующие ведомости

• автоматическая расстановка пожарных извещателей по СП 5.13130.2009 учётом:
• расстояний от извещателей до стены и между извещателями (СП 5.13130.2009 таблицы 13.3 и 13.5)
• наличия систем пожаротушения и дымоудаления (СП 5.13130.2009 п. 14.1)
• расстояний до осветительных приборов и воздухозаборников (СП 5.13130.2009 п. 13.3.6)

• расчет уровня звука оповещателей:
• в контрольной точке
• на расстоянии 3 м
• суммарного уровня звукового сигнала от всех оповещателей
• вывод расчетной и нормативной информации об оповещателях

• расчет углов и зон обзора для видеокамер
• построение зон видеонаблюдения
• вывод расчетной информации в отчетную таблицу

Области применения

• Черчение и базовые продукты,
• Конструирование оборудования, машин и агрегатов,
• Конструирование электронного оборудования и электротехнических систем,
• Инженерный анализ,
• Подготовка и управление производством,
• Управление станками с ЧПУ.

• Черчение и базовые продукты,
• Инженерные расчеты,
• Архитектурно-строительные решения,
• Изыскания, генплан, транспорт, магистральные трубопроводы,
• Обработка данных изысканий и наземного лазерного сканирования,
• Монтажно-технологические решения,
• Электротехнические решения,
• Системы контроля и автоматики,
• Городские и внутриплощадочные сети,
• Внутренние инженерные системы,
• Проектно-сметное обеспечение,
• Организация строительства и производство работ.
•


• Электронный архив и инженерный документооборот,
• Обработка сканированных документов,
• Нормативно-справочные системы,
• Проектно-сметное обеспечение.

• Инструментальные ГИС,
• Системы публикации данных,
• Средства хранения.

• Управление объектами недвижимости,
• Техническая инвентаризация,
• Информационные модели промышленных предприятий.

• Web-дизайн,
• Графические редакторы,
• Работа с PDF-файлами,
• Разработка ПО,
• Цифровое фото.

• Аудиоредакторы,
• Видеоредакторы,
• Другие утилиты.

Что нового в RChain CS Электрика 2018

Расчет освещенности точечным методом

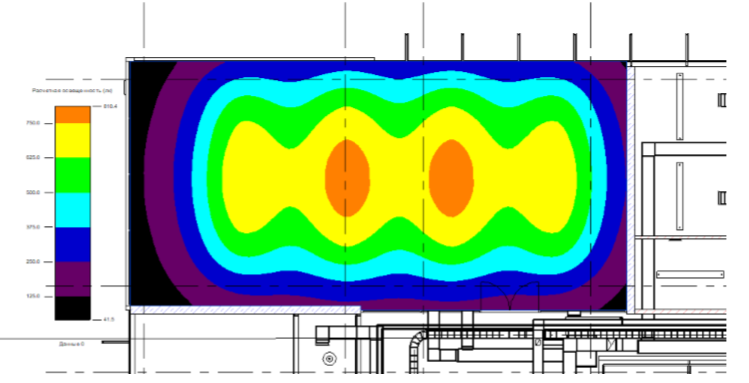

В программном расширении RChain CS Электрика реализована возможность расчета освещенности в пространстве точечным методом с выводом расчетных значений в параметры пространства и светотехнический отчет, а также отображением изолюкс на плане.

В расчете может учитываться как полная комбинация света (прямой + отраженный), так и только прямой свет. Расчет учитывает геометрию пространства (стены, пол, потолок).

Уровень звука оповещателей

В программном расширении RChain CS Электрика реализована возможность расчета уровня звука оповещателей в контрольной точке или любой другой точке пространства, а также вывода расчетной и нормативной информации об оповещателях.

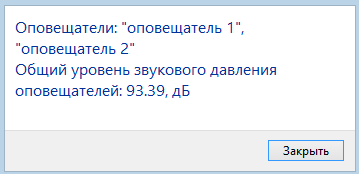

Программное расширение рассчитает суммарный уровень звукового сигнала от всех оповещателей, находящихся в выбранном пространстве.

В программном расширении RChain CS Электрика реализована возможность вывода результатов расчетов уровня звука оповещателей в помещениях проекта. Команда «Спецификация оповещателей» создает новую ведомость или открывает уже существующую. Ведомость позволяет задавать свойства помещений и пожарных оповещателей.

Видеонаблюдение

В программном расширении RChain CS Электрика реализована возможность расчета и построения зон видеонаблюдения для видеокамер.

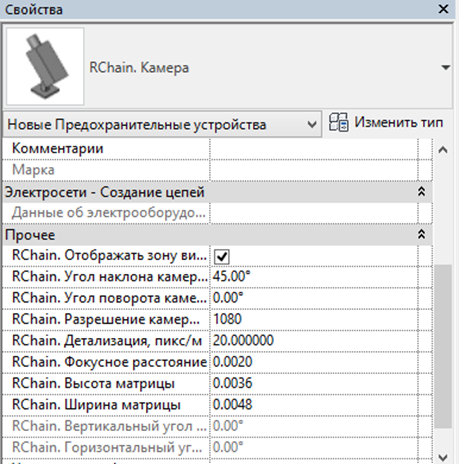

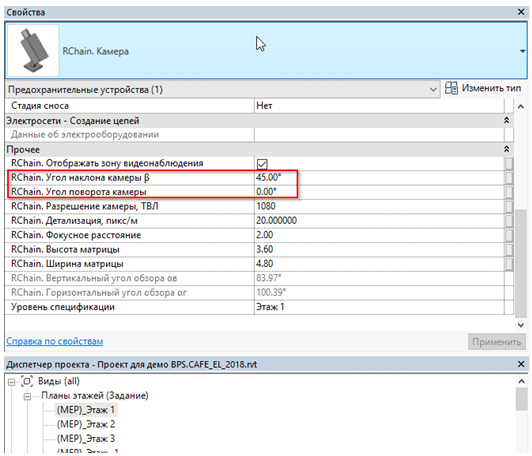

Программа позволяет производить расчет углов и зон обзора для камер системы видеонаблюдения. Результаты расчета будут сведены в отчетную таблицу, в которой будут отображены не только параметры установленных камер, но и расчет дистанций обнаружения, распознавания и идентификации.

Расстановка пожарных извещателей

В новой версии RChain CS Электрика при расстановке пожарных извещателей по помещениям учитывается:

• расстояние от извещателей до стены и между извещателями (СП 5.13130.2009 таблицы 13.3 и 13.5)
• расстояние до осветительных приборов и воздухозаборников (СП 5.13130.2009 п. 13.3.6)

Поддержка платформы Autodesk Revit 2019

В RChain CS Электрика 18 добавлена поддержка платформы Autodesk Revit 2019. Текущая версия RChain CS Электрика поддерживает версии Autodesk Revit 2016/2017/2018/2019.
