nanoCAD GeoSeries 26

Задачи

• Создание динамических моделей трасс линейных сооружений
• Построение продольных профилей трасс в заданных масштабах с настраиваемыми подпрофильными таблицами
• Формирование базы геологических скважин по объектам изысканий в многопользовательском режиме
• Построение геологических разрезов на профилях по данным геологических скважин
• Определение русловых деформаций в зоне подводных переходов трубопроводов
• Установление гидравлическим методом горизонтов высоких вод различной обеспеченности
• Проектирование нефтегазопроводов согласно требованиям нормативных документов Российской Федерации
• Выполнение расчетов, связанных с линейной частью нефтегазопроводов
• Создание прототипов проектирования нефтегазопроводов по заданным параметрам

Преимущества продукта

Динамическое проектирование
nanoCAD GeoSeries позволяет адаптировать проектные решения в реальном времени, оптимизировать использование ресурсов, ускорить процесс разработки и повысить точность расчетов, а также улучшает интеграцию данных и позволяет моделировать различные сценарии, что способствует выявлению недостатков на ранних этапах и делает проектирование более устойчивым к изменениям

Совместная работа специалистов
Совместная работа изыскателей и проектировщиков в nanoCAD GeoSeries позволяет использовать меньше разрозненных программ, оптимизировать процессы подготовки изысканий и проектирования, ускоряет процессы, улучшает качество данных и повышает общую эффективность работы

Визуализация проекта на любой стадии
Возможность визуализации проекта на любой стадии в nanoCAD GeoSeries способствует лучшему пониманию данных, выявлению проблем, более эффективной коммуникации между специалистами и оптимизации процессов, что улучшает анализ и взаимодействие с информацией

Соответствие нормативным документам Российской Федерации
Соответствие нормативным документам Российской Федерации в nanoCAD GeoSeries обеспечивает юридическую безопасность, повышает доверие клиентов, гарантирует высокое качество и безопасность проектирования, упрощает процессы, позволяет адаптироваться к изменениям в законодательстве и снижает затраты на доработки проектов

nanoCAD GeoSeries состоит из следующих конфигураций:

• Конфигурация «Трассы и профили»
• Конфигурация «База геологических скважин»
• Конфигурация «Геология»
• Конфигурация «Гидрология»
• Конфигурация «Трубопроводы»

Конфигурация «Трассы и профили»
Выполнение комплекса работ по созданию трасс трубопроводов и других линейных сооружений построения продольных профилей

Задачи

• Создание динамических моделей трасс линейных сооружений, в том числе большой протяженности, их разделение и объединение, выполнение перетрассировки
• Построение продольных профилей трасс, профилей переходов через препятствия в заданных масштабах с настраиваемыми подпрофильными таблицами
• Определение пересечений трасс с существующими естественными и искусственными препятствиями, угодьями и проектируемыми линейными сооружениями

Ключевые возможности

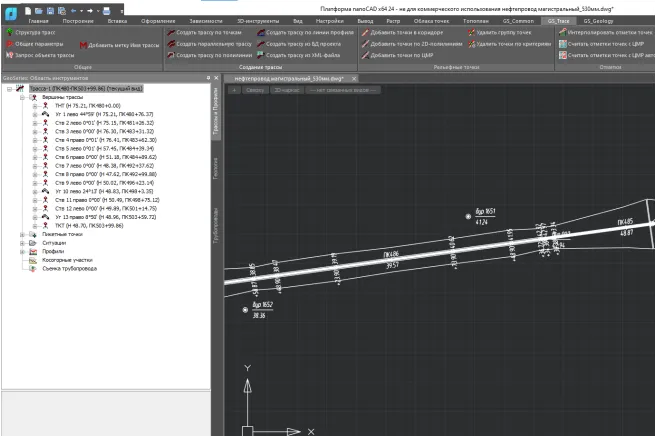

Построение проектируемых трасс и их перетрассировка
Автоматическое создание трассы проектируемого линейного сооружения по 2D/3D-полилиниям, другим линейным элементам чертежа: автоматическая разбивка пикетажа с заданным шагом, создание на трассе участков с различным пикетажем, ввод рубленых пикетов

Создание объектов ситуации, пересекаемых трассой
Создание и визуализация пересечений трассы с препятствиями различного характера

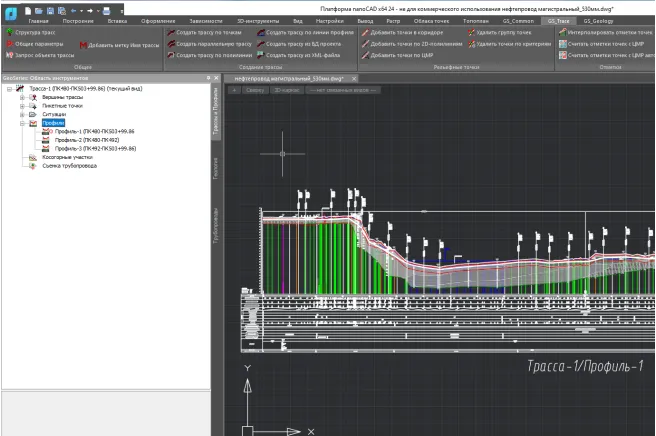

Построение продольных профилей трассы
Формирование динамических продольных профилей и профилей переходов через препятствия

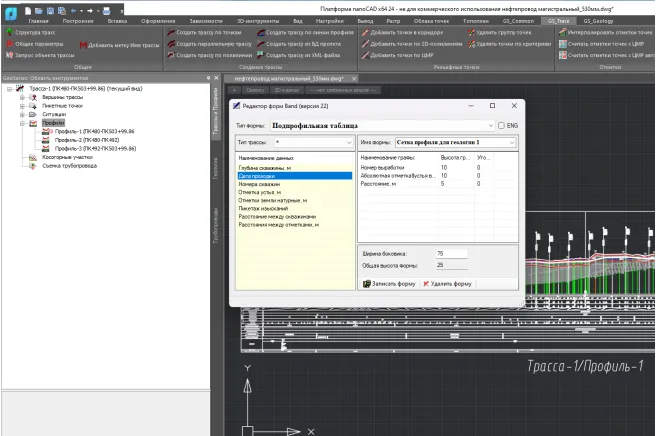

Редактирование подпрофильных таблиц
Функционал, позволяющий вносить корректировки в подвалы продольных профилей

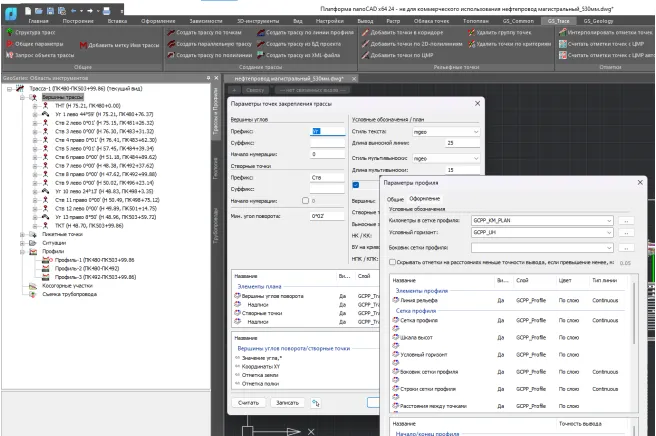

Настройка изображений элементов
Пользовательская настройка параметров изображения элементов трасс и продольных профилей с сохранением прототипа чертежа

Конфигурация «База геологических скважин»
Создание, хранение и обработка геологических данных по линейным и площадным объектам изысканий

Задачи

• Создание базы геологических скважин по объектам изысканий в многопользовательском режиме
• Выполнение статистической обработки результатов лабораторных и полевых испытаний грунтов
• Выполнение расчетов теплофизических показателей мерзлых грунтов

Ключевые возможности

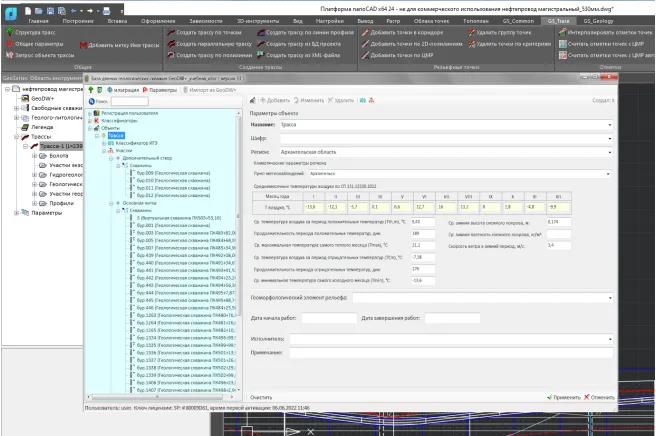

Создание объектов инженерно-геологических изысканий
Создание и редактирование объектов инженерно-геологических изысканий, а также присвоение объекту климатических параметров, необходимых для расчетов теплофизических показателей грунтов

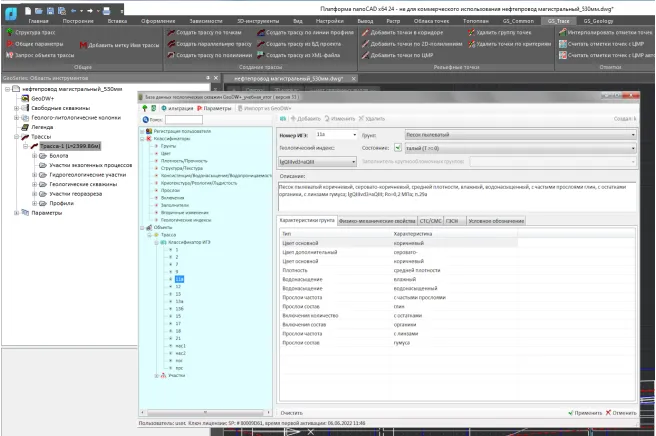

Создание классификатора ИГЭ
Создание и работа с инженерно-геологическими элементами, а также формирование их описаний с данными о грунте, расчет теплофизических характеристик мерзлых грунтов и статистическая обработка результатов лабораторных испытаний

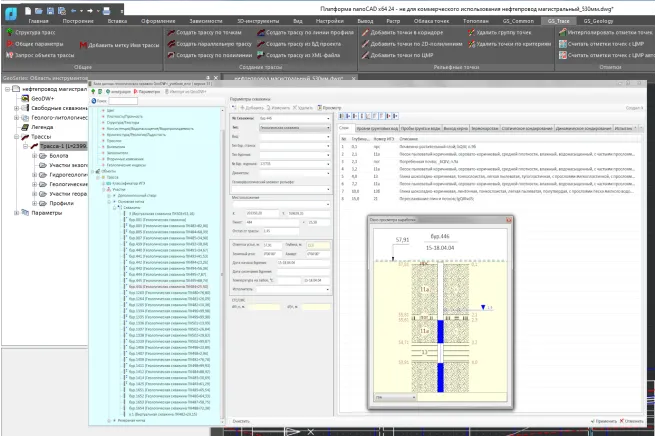

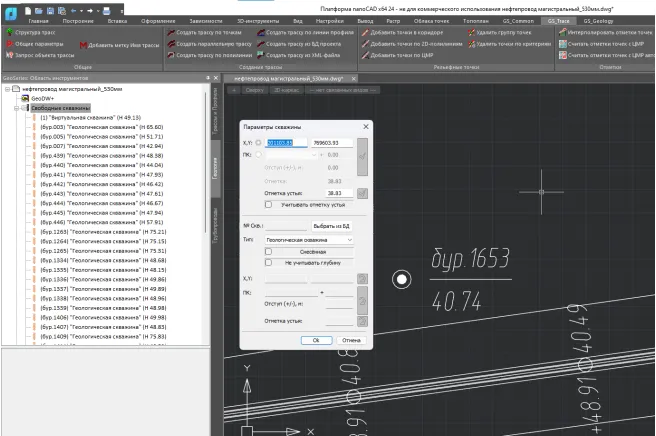

Создание геологических скважин
Формирование и изменение геологических скважин с определенным набором параметров

Конфигурация «Геология»
Построение геологических разрезов на профилях по данным геологических скважин

Задачи

• Создание на плане и профиле условных обозначений скважин из базы данных – в автоматическом или интерактивном режиме
• Формирование проекций скважин на ось трассы проектируемого линейного сооружения
• Построение инженерно-геологических разрезов в автоматическом режиме с возможностью подробно редактировать сложные участки вручную
• Создание геолого-литологических колонок скважин с размещением на листах чертежа в автоматическом режиме
• Формирование стандартных комплектов *.dwg-файлов чертежей и *.xls-файлов ведомостей для технического отчета об инженерных изысканиях
• Построение линий нормативных глубин сезонного оттаивания и промерзания грунтов в автоматическом режиме с возможностью редактирования

Ключевые возможности

Размещение скважин на планах и профилях
Автоматическое размещение скважин на плане и профиле с последующим созданием проекций скважин из заданного коридора на трассу

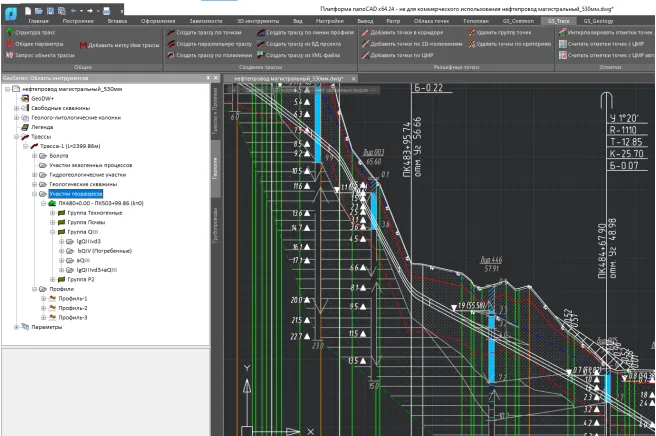

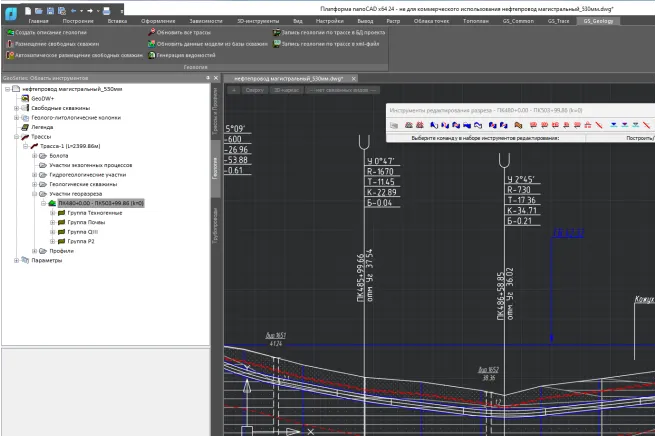

Построение инженерно-геологических разрезов на продольных профилях
Автоматическое формирование инженерно-геологических разрезов на продольных профилях по данным геологических скважин

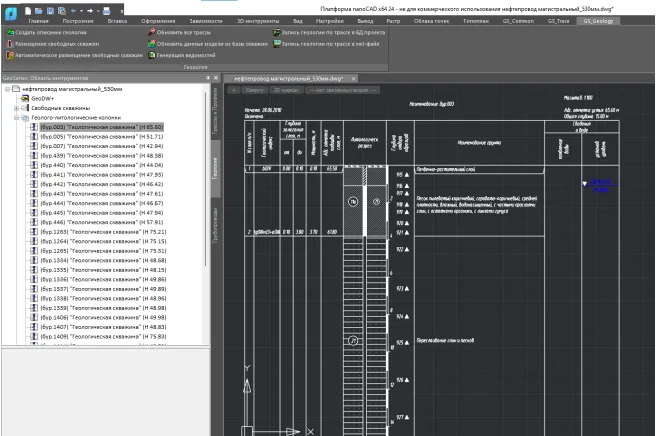

Настраиваемые геолого-литологические колонки скважин
Создание настраиваемых геолого-литологических колонок скважин, которые могут быть совмещены с графиками статического зондирования

Мерзлые грунты
Автоматическое построение и корректировка линий нормативных глубин сезонного оттаивания и промерзания грунтов по данным из базы скважин

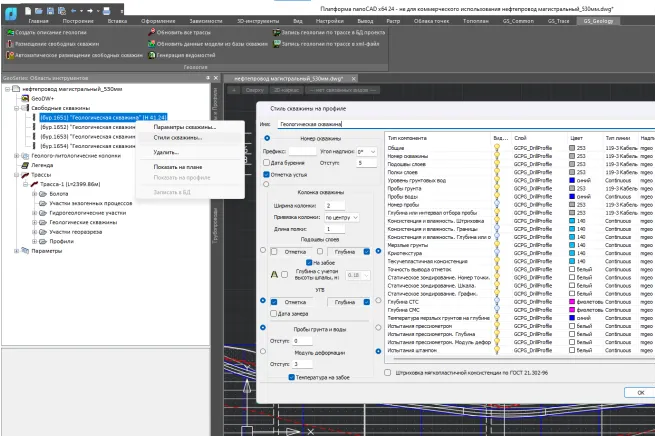

Настройка изображения элементов с помощью стилей
Создание и изменение пользовательских стилей изображений скважин различных типов на плане и профиле, геологических разрезов для разных типов трасс, геолого-литологических колонок

Конфигурация «Гидрология»
Установление горизонтов высоких вод (ГВВ) различной обеспеченности и выполнение расчета русловых деформаций

Задачи

• Выполнение гидравлическим методом расчетов горизонтов высоких вод (ГВВ) различной обеспеченности по расходам воды заданной вероятности превышения
• Выполнение расчетов русловых деформаций равнинных и горно-предгорных рек в зоне подводных переходов трубопроводов

Ключевые возможности

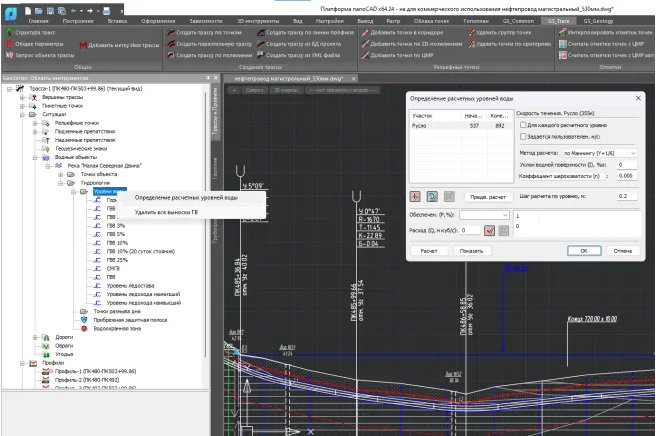

Определение расчетных уровней воды
Расчет уровней воды по расходам заданной вероятности превышения

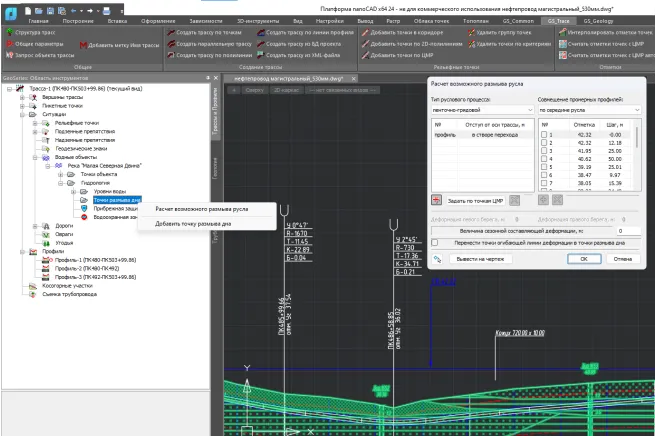

Расчет возможного размыва русла
Расчет русловых деформаций в зоне подводных переходов трубопроводов

Конфигурация «Трубопроводы»
Проектирование магистральных и промысловых газопроводов, нефтепроводов, нефтепродуктопроводов и газопроводов систем газоснабжения

Задачи

• Проектирование магистральных и промысловых нефтегазопроводов, нефтепродуктопроводов и газопроводов систем газоснабжения
• Выполнение расчетов, необходимых при проектировании линейной части
• Формирование ведомостей объемов земляных работ

Ключевые возможности

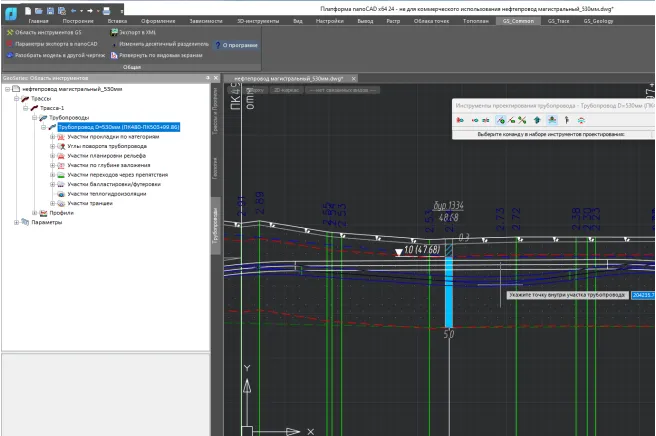

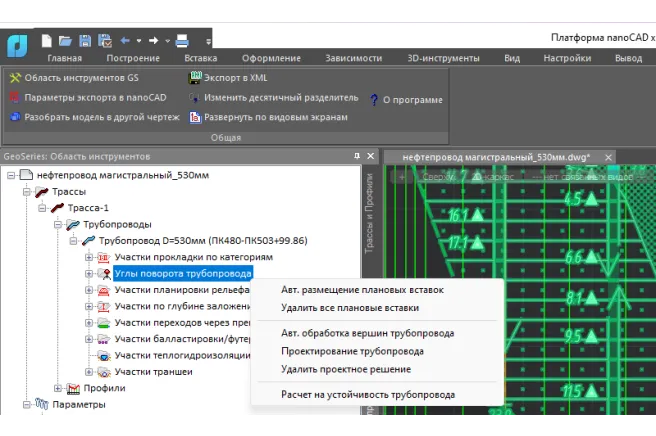

Проектирование на профиле
Создание проектных решений на профиле: размещение отводов/кривых, назначение футляров, размещение балластных грузов, определение толщины сплошного обетонирования и толщины тепловой изоляции трубопровода

Расчет конструктивных параметров трубопровода
Выполнение конструктивных расчетов, необходимых для проектирования трубопроводов

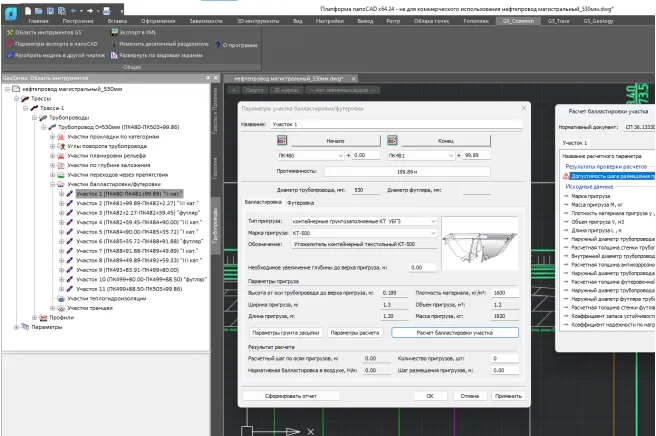

Расчет балластировки трубопровода
Выполнение расчетов, необходимых для балластировки трубопровода с учетом типа утяжелителей и интенсивности нагрузки

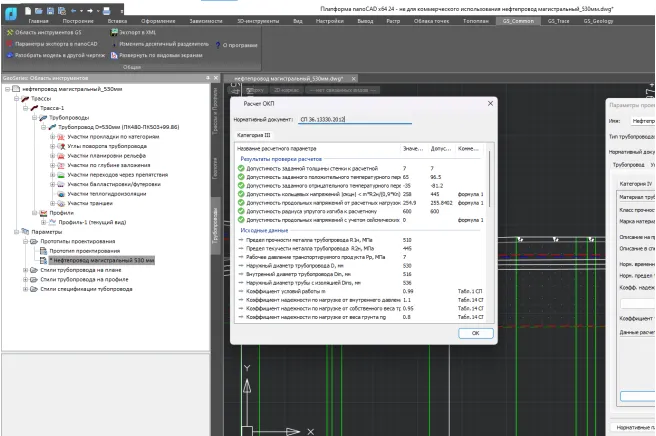

Расчет трубопровода на прочность и устойчивость
Выполнение расчетов на допустимые кольцевые и продольные напряжения от растягивающих и сжимающих нагрузок с определением толщины стенки трубы, предельно допустимых температурных перепадов и радиуса упругого изгиба оси трубопровода

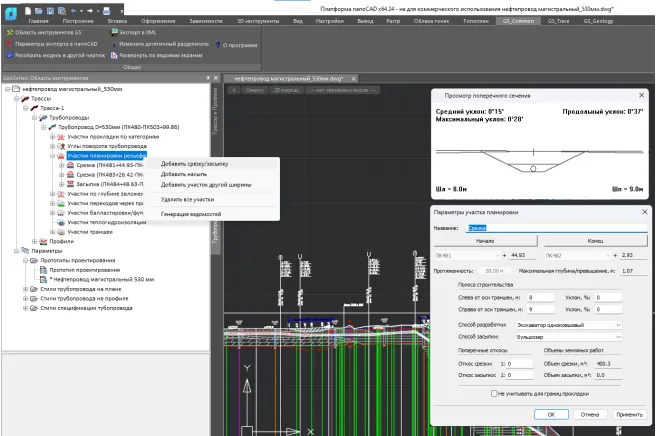

Расчет объема срезки/засыпки грунта
Выполнение расчета объемов земляных работ, связанных с планировкой рельефа

Что нового в nanoCAD GeoSeries 26.0

Конфигурация «Трассы и Профили»

• Усовершенствована работа с поверхностями: отметки точек определяются на всех участках трассы, если к трассе одновременно подключены несколько поверхностей TIN.
• Повышена стабильность работы: устранены ситуации, приводившие к зависанию при анализе поперечных уклонов вне границ поверхности.
• Улучшен перенос настроек между проектами: при импорте общих параметров из других чертежей автоматически переносятся недостающие стили текста.

Конфигурация «База геологических скважин»

• Обновлен пользовательский интерфейс: кнопка «Добавить БД» переименована в «Создать БД».
• Сохранение пользовательских настроек: исправлена ошибка, приводившая к сбросу заданного пользователем порядка характеристик грунта в описании ИГЭ.

Конфигурация «Геология»

• Функции «Создать трассу из БД проекта» и «Создать трассу из XML-файла» включены в лицензию конфигурации «Геология».
• Актуализирован расчет отметки основания фундамента: дополнительно учитываются отметки вершин трассы в границах контура сооружения.
• Сохранность данных: блоки трассовых скважин не удаляются при выполнении операции «Разобрать трассу», а элементы графиков зондирования – при использовании функции «Разобрать профиль», вызываемой из контекстного меню объекта «GCPGGeologyProfile».

Конфигурация «Трубопроводы»

• Расширен функционал продольного профиля: реализовано отображение рабочего и приемного котлованов для бестраншейных способов прокладки (прокол, продавливание, микротоннелирование) с возможностью настройки выносок.
• Доработан механизм учета препятствий: учитываются защитные кожухи, заданные на этапе изысканий для подземных препятствий.
• Исправлена работа со спецификациями: устранены проблемы с дублированием данных в спецификациях трубопровода.
• Доработано отображение данных: исправлена ситуация с игнорированием проектной моделью рельефных точек с признаком «Отключена видимость».
