nanoCAD BIM Строительство

• nanoCAD BIM Строительство

         Проектирование разделов КР (КМ, КЖ и КД) и АР

• nanoCAD BIM Архитектура

          Проектирование раздела АР

• nanoCAD BIM Конструкции

          Проектирование раздела КР (КМ, КЖ и КД)

Задачи

• Автоматизированное проектирование архитектурной и конструктивной части зданий/сооружений с насыщением модели информационными параметрами
• Генерация обновляемой 2D-документации из информационной 3D-модели по предустановленным правилам с возможностью настройки силами пользователя
• Специфицирование информационной 3D-модели, формирование таблиц по предустановленным правилам с возможностью настройки силами пользователя

Преимущества продукта

Моделирование вместо черчения
Понятные и простые в использовании инструменты, такие как стена, перекрытие, кровля, балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, позволяют создавать в nanoCAD BIM Строительство проект, состоящий как из архитектурной отделки, так и железобетонных, металлических элементов, соединений, конструкций и других параметрических объектов. Все это обеспечивает возможность не просто создавать трехмерную визуализационную модель, а максимально подробно и детально прорабатывать архитектуру и конструкции здания, находить оригинальные решения, имитировать процесс монтажа. В итоге появляется более качественный и проработанный проект.


Архитектурная и конструктивная часть в одном решении
nanoCAD BIM Строительство поддерживает отображение строительных материалов, которые добавляют реалистичности проектам, позволяет с помощью стандартных моделирующих инструментов создать объемно-планировочные решения, проработать помещения и всю необходимую конструкторскую часть проекта. Программное обеспечение автоматизирует процесс обновления геометрических данных, сопряжения объектов, обновляет вычисление объемов, площадей, длин.
Благодаря наличию библиотеки типовых решений процесс создания моделей существенно ускоряется, а доступность инструментов универсального 3D-моделирования Платформы nanoCAD позволяет создавать сложные формы, геометрию и решения.


Наполнение объектов информацией
Ядро nanoCAD BIM Строительство позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователи могут создавать собственные параметры, которые задаются через ручной ввод информации либо вычисляются по формулам. Эти параметры затем привязываются к элементам модели, наполняя ее информацией.


Специфицирование и документирование из модели
Выстроенная трехмерная модель – основа для получения 2D-чертежей и схем: достаточно указать интересующий участок модели, настроить визуальный стиль отображения, и сформируются двумерные виды.
Вся информация из модели может быть представлена в динамически обновляемой табличной форме. В начальном варианте таблицы можно использовать для контроля над параметрами, осуществляя регламентированный доступ к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.

Возможности продукта nanoCAD BIM Строительство

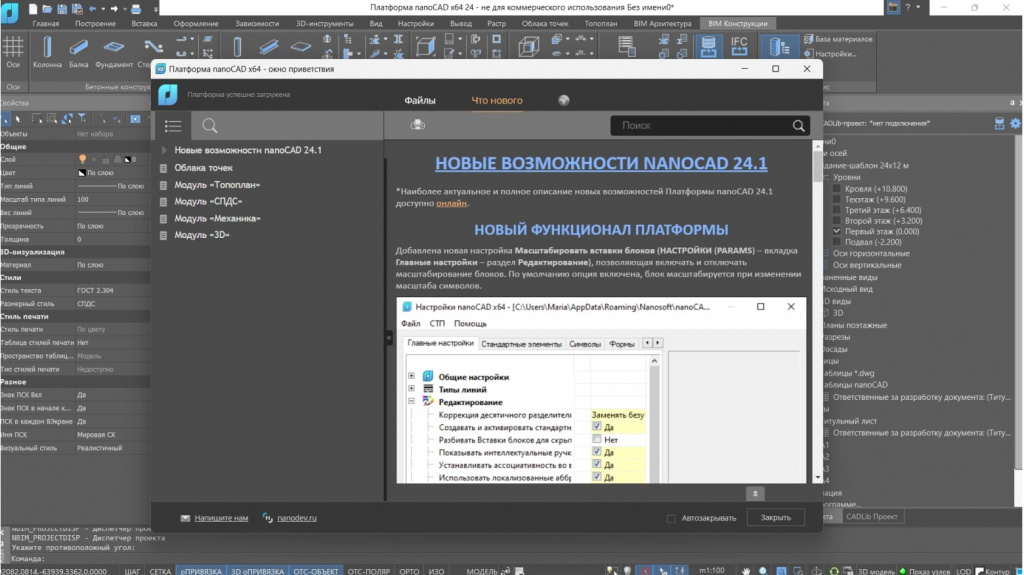

Поддержка *.dwg-формата
nanoCAD BIM Строительство – приложение на базе Платформы nanoCAD, что позволяет использовать все возможности Платформы для ускорения проектирования, импорта/экспорта данных.

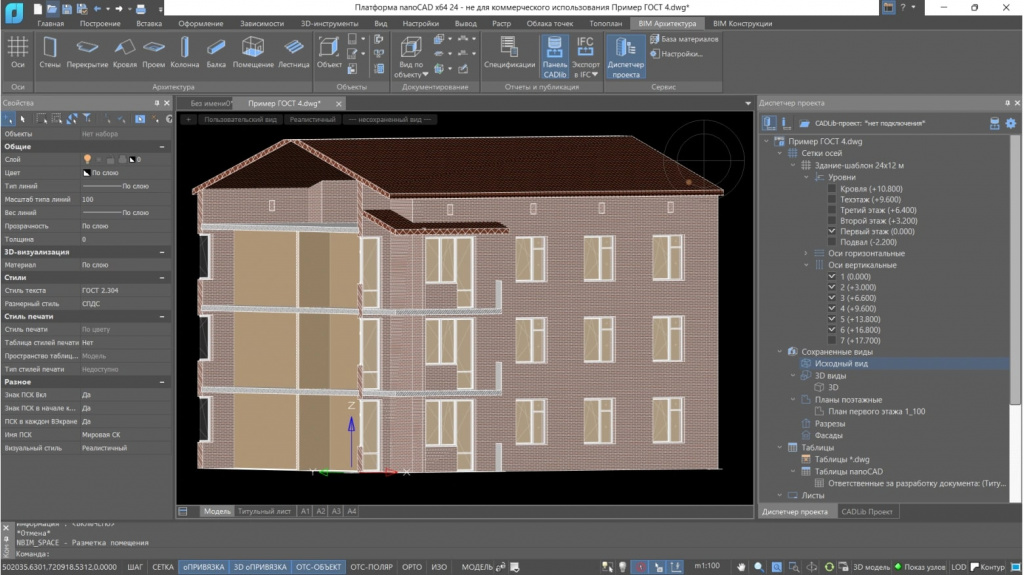

Инструменты моделирования архитектурной части
Создание конструкций общего назначения (типа стена, перекрытие, кровля, проемы, помещения) с учетом информационного наполнения

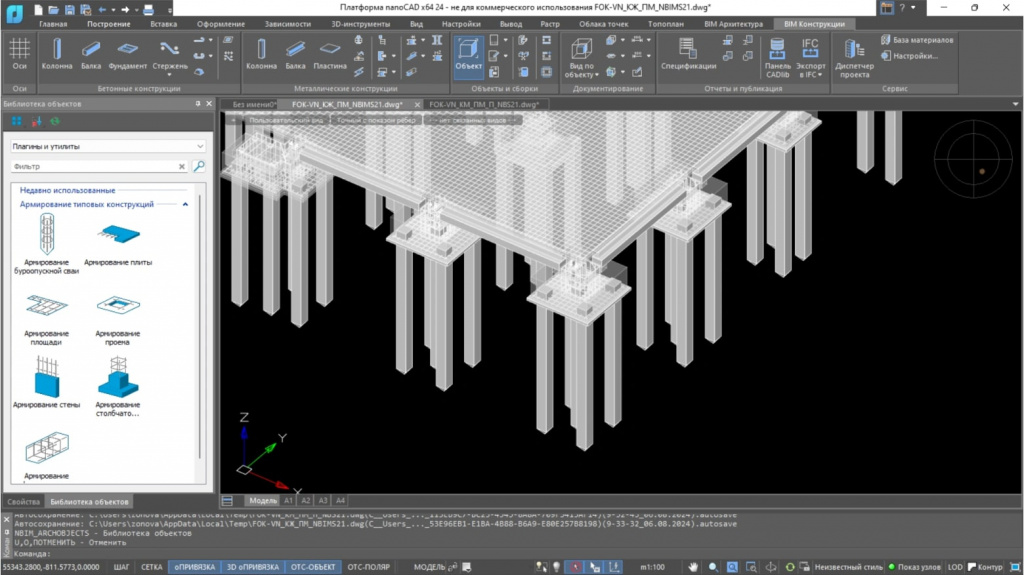

Инструменты моделирования железобетонных конструкций
Создание железобетонных колонн, балок, выполнение армирования конструкций как в ручном, так и в автоматизированном режиме

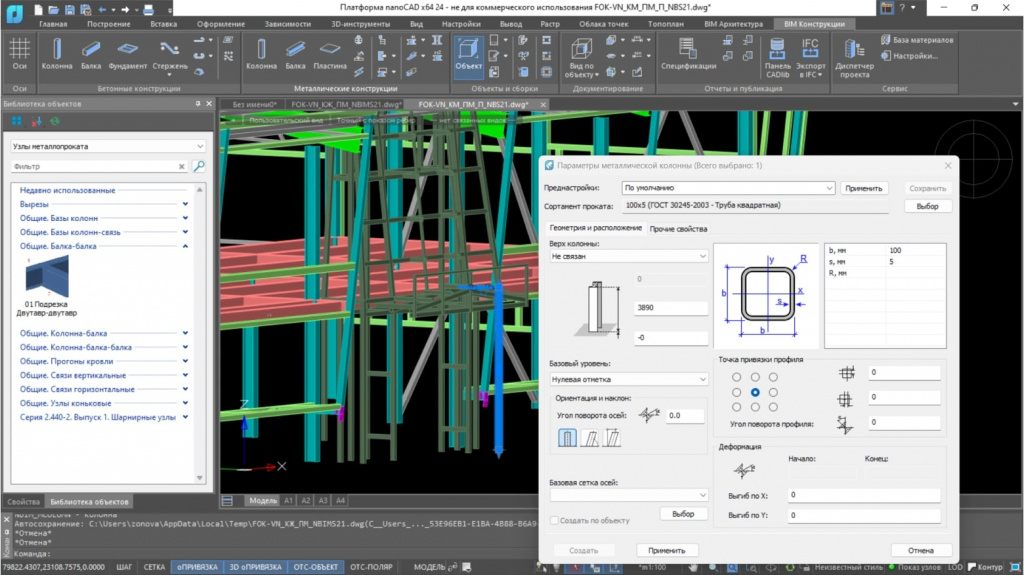

Инструменты моделирования металлических конструкций
Создание металлических колонн, балок, пластин, болтовых и сварных соединений, а также параметрических узлов металлоконструкций

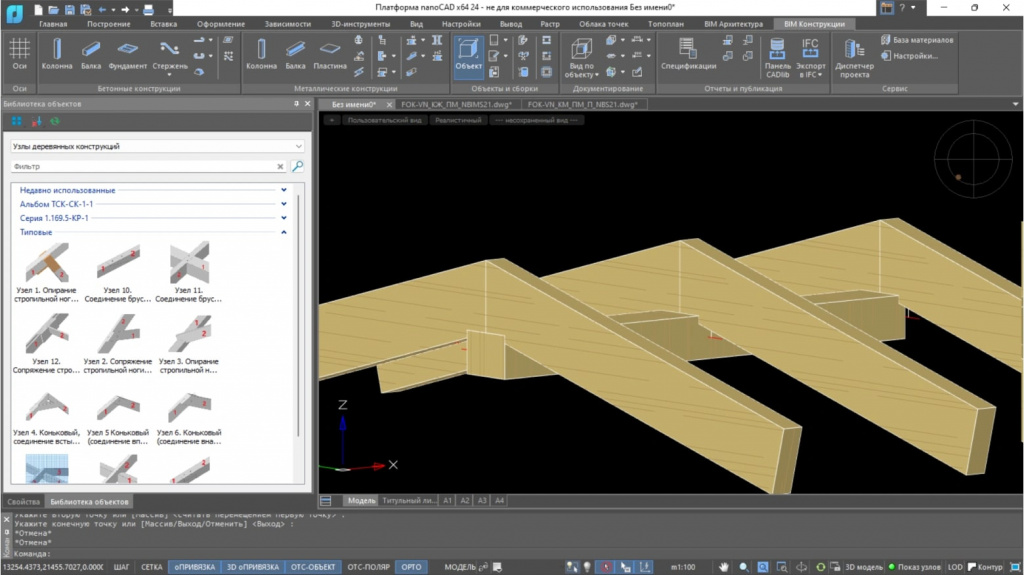

Инструменты моделирования деревянных конструкций
Создание деревянных колонн и балок (сечение, брус, брусок, доска, бревно), болтовых соединений, пользовательских параметрических узлов

Оборудование и библиотека типовых решений
Встроенная библиотека типовых решений, а также инструменты развития и наполнения библиотеки объектами с гибкой системой задания атрибутивной информации

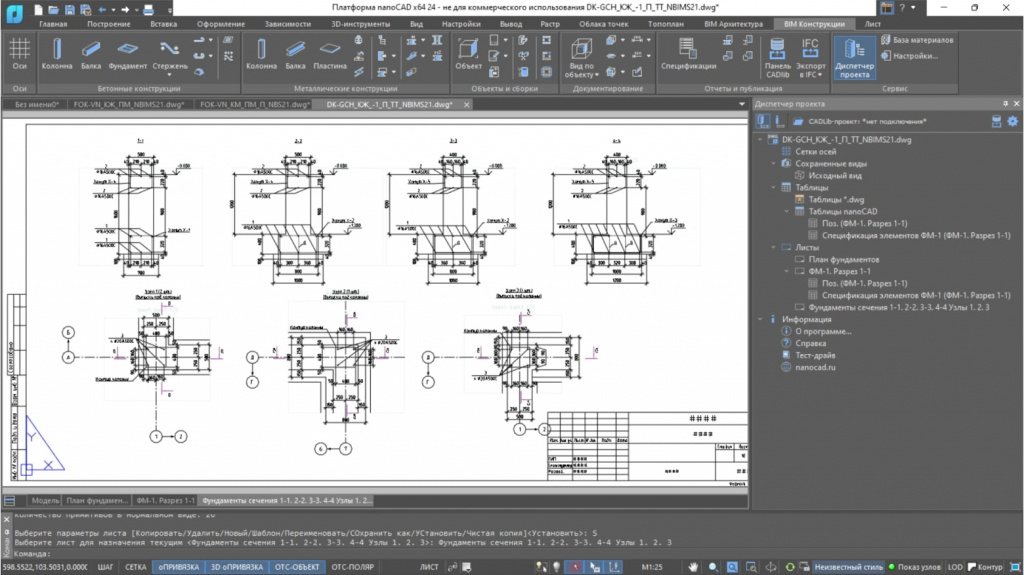

Документирование
Получение 2D-проекции из информационной 3D-модели с учетом требований к оформлению, а также с динамической связью «3D-модель – чертеж»

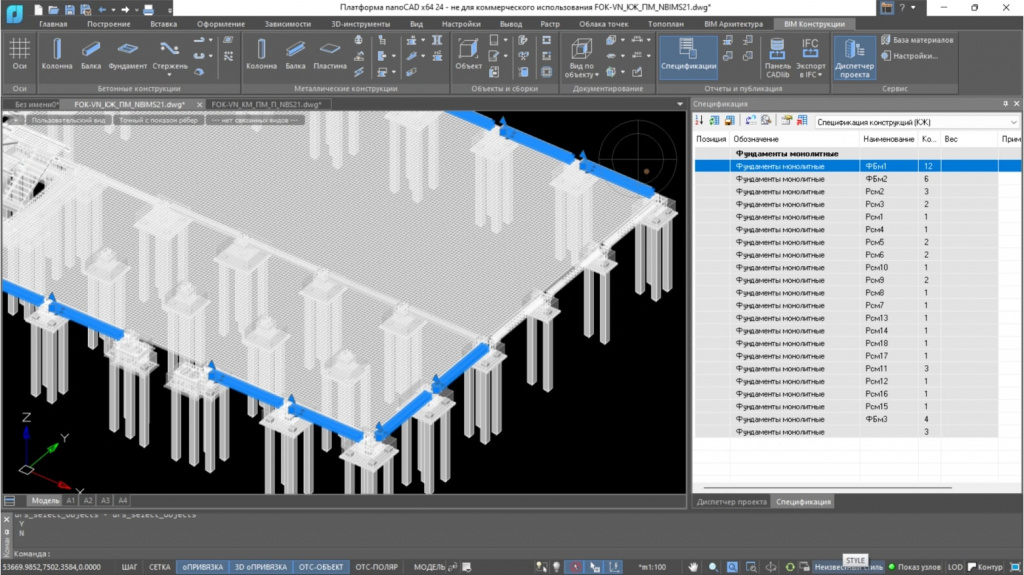

Специфицирование
Создание таблицы из информационной 3D-модели с учетом российских требований, включая таблицы со сложным форматированием

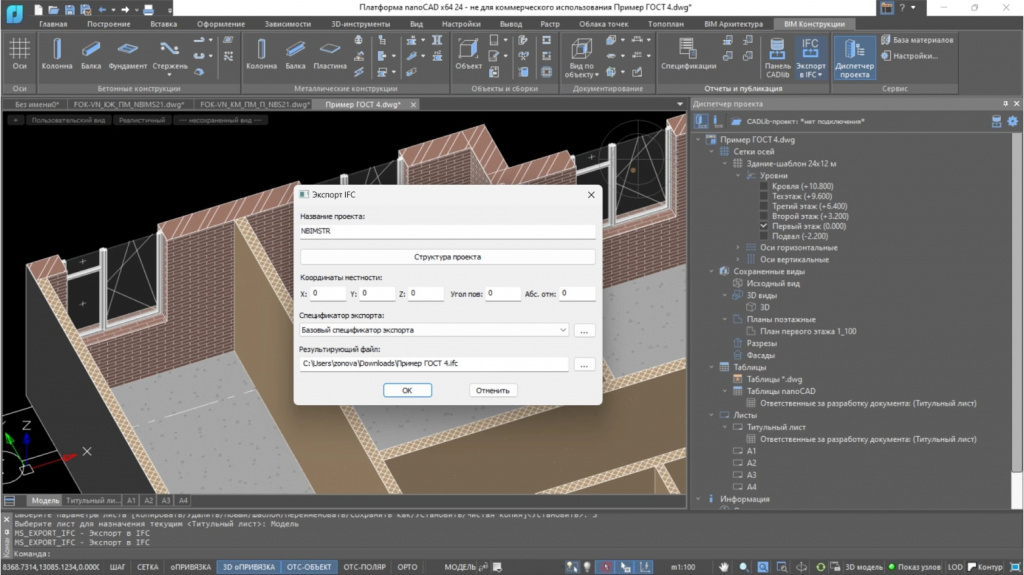

Экспорт данных
Экспорт данных в сторонние расчетные комплексы, а также в CADLib Модель и Архив и внешние форматы (IFC, 3D PDF и т.д.)
