Model Studio CS Водоснабжение и Канализация
|
Программный комплекс Model Studio CS Водоснабжение и Канализация предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по внутренним системам горячего и холодного водоснабжения и канализации на проектируемых или реконструируемых объектах.
Model Studio CS Водоснабжение и Канализация значительно расширяет возможности платформ AutoCAD и nanoCAD в области трехмерного проектирования промышленных и гражданских объектов, делая работу инженера более комфортной и эффективной.
Комплекс позволяет решать следующие основные задачи:
- трехмерная компоновка и моделирование;
- расчеты и проверка инженерных решений;
- формирование и выпуск проектной и рабочей документации.
Программный комплекс Model Studio CS Водоснабжение и Канализация спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого ПО, строго соответствует требованиям российских государственных и отраслевых стандартов.

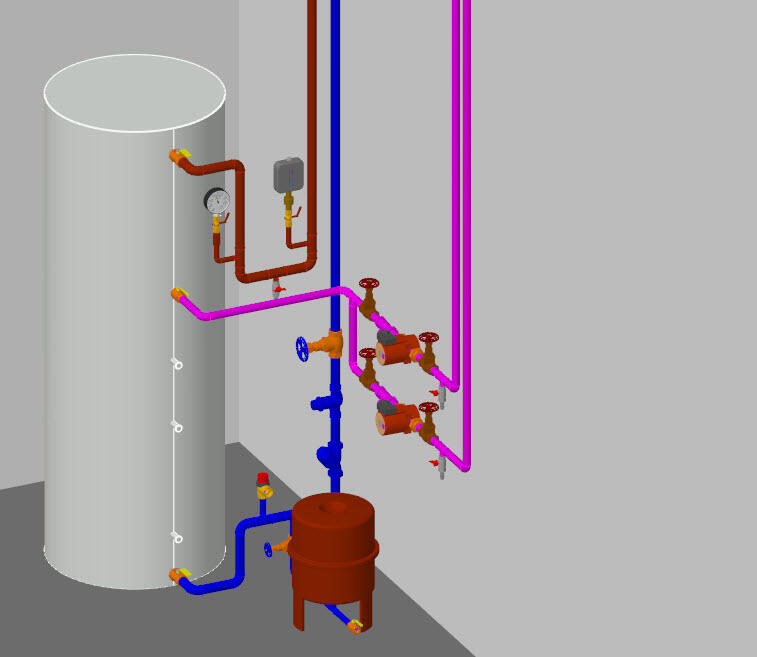

Системы водоснабжения и канализации здания АБК, выполненные в ПО Model Studio CS Водоснабжение и Канализация
Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Водоснабжение и Канализация:
- производится трехмерная компоновка оборудования;
- выполняется трехмерное эскизирование трубопроводов с их последующим конструированием или построение трубопроводов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
- формируются трехмерные параметрические модели оборудования;
- выполняются все необходимые проверки (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
- обеспечивается взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам);
- генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
- автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;
- генерируется аксонометрическая схема как одного трубопровода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
- генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
- автоматически составляются спецификации, экспликации и ведомости на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, предусмотрена возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD/nanoCAD (спецификация на лист, экспликация на лист).
Компоновка оборудования
Компоновка (размещение) оборудования в трехмерном пространстве является одним из наиболее ответственных технических решений при проектировании. Для решения компоновочной задачи в Model Studio CS Водоснабжение и Канализация предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе создания проекта.
Разработчики создали специальные инструменты, которые значительно упрощают работу. Прекрасным примером такого инструмента служит функция быстрого перехода из двумерного представления в трехмерное, которая позволяет выполнять проект на привычном плоском плане (2D), при этом переключение в трехмерный вид (3D) осуществляется одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

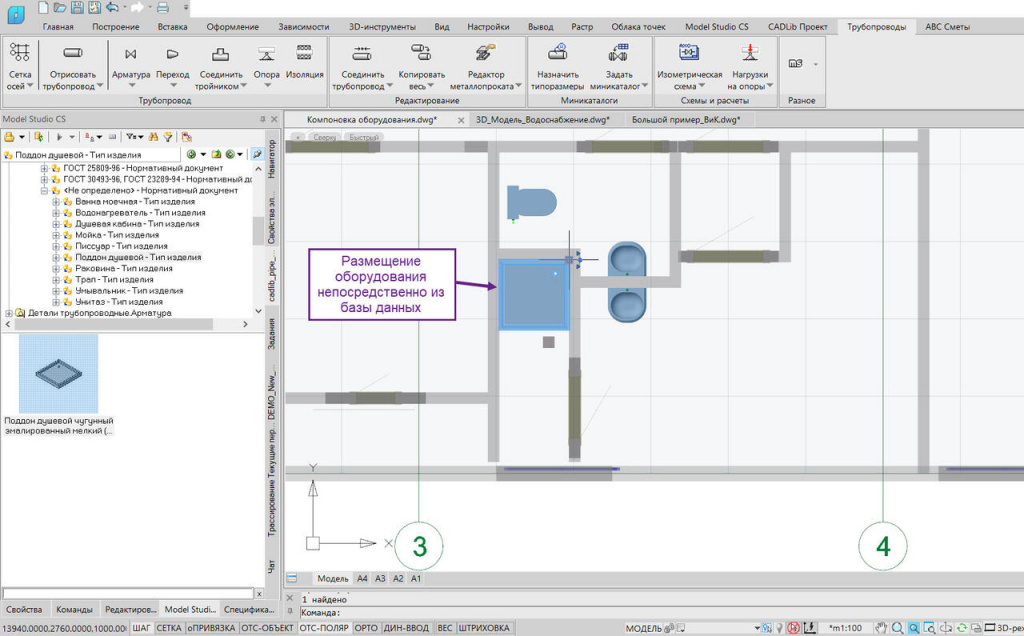

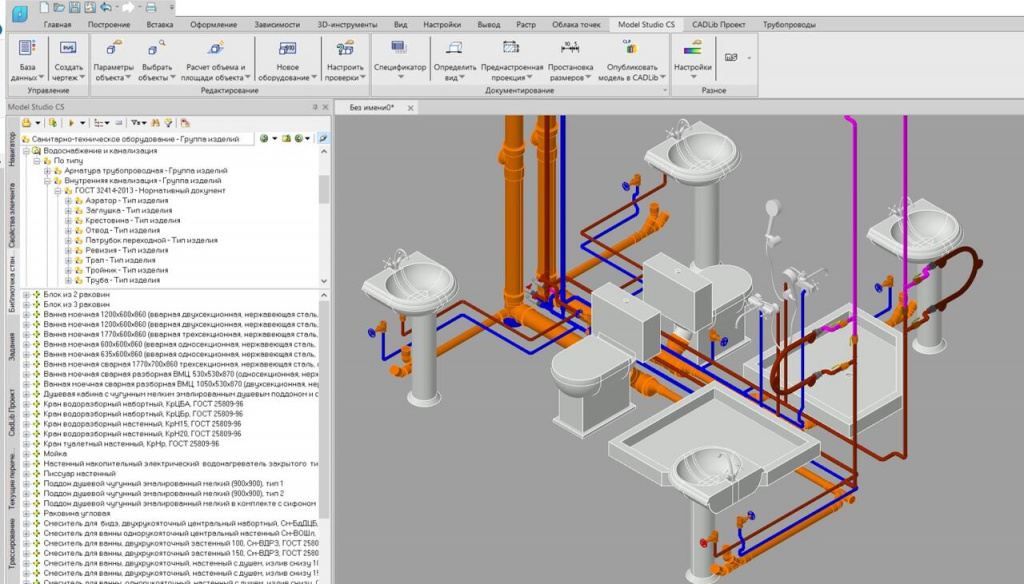

Компоновка оборудования (сантехническое оборудование) из базы данных
Основным источником для размещения оборудования в модели, является база данных изделий и материалов (поставляется вместе с программным комплексом). Наряду с этим предусмотрена возможность использования уже готовых моделей оборудования, выполненных в различных САПР: AutoCAD, nanoCAD, Autodesk Inventor, SOLIDWORKS, КОМПАС и других САПР общего назначения (путем сохранения в формат DWG или DXF 3D).
База данных оборудования, изделий и материалов
Model Studio CS предоставляет возможность использовать в проектируемых системах готовое оборудование из базы данных оборудования, изделий и материалов, непосредственно встроенной в среду проектирования и не требующей вызова дополнительных программ.
Каталоги оборудования, изделий и материалов, входящие в стандартную поставку Model Studio CS, охватывают широкий спектр изделий для систем водоснабжения и канализации. Инженер получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), предопределенные выборки, классификаторы, миникаталоги. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (также без вставки) получить полную атрибутивную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие полезные данные, необходимые для принятия решения.
База данных оборудования, изделий и материалов
Работать с базой данных оборудования легко и просто. Требуется лишь выбрать из нее объект и разместить его на модели — оборудование отобразится на чертежах в необходимых строительных размерах, а также будет учтено в спецификациях и других документах.
Гибкая, с хорошо продуманной эргономикой система администрирования и пополнения позволяет без труда сохранять в базе данных интеллектуальных объектов новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования.

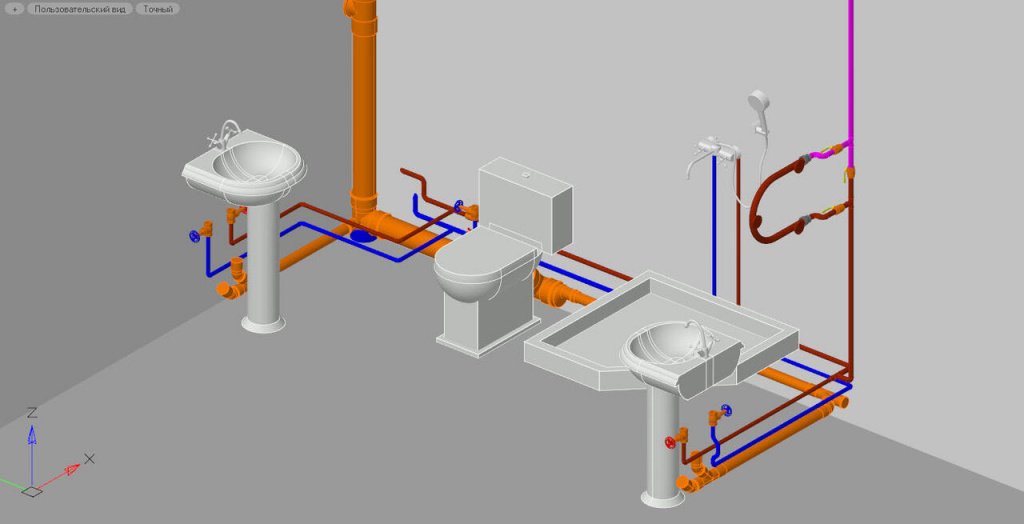

Трехмерное моделирование
Model Studio CS Водоснабжение и Канализация предлагает наиболее полный набор инструментов для решения задач компоновки разветвленных сетей водоснабжения и канализации.
Высокоэффективные инструменты отрисовки трубопроводов позволяют трассировать трубопровод по координатам, по углам, с использованием привязок, а также применяя специальные интеллектуальные средства построений, например, координатные фильтры для точного позиционирования трассы относительно объектов смежных специальностей.

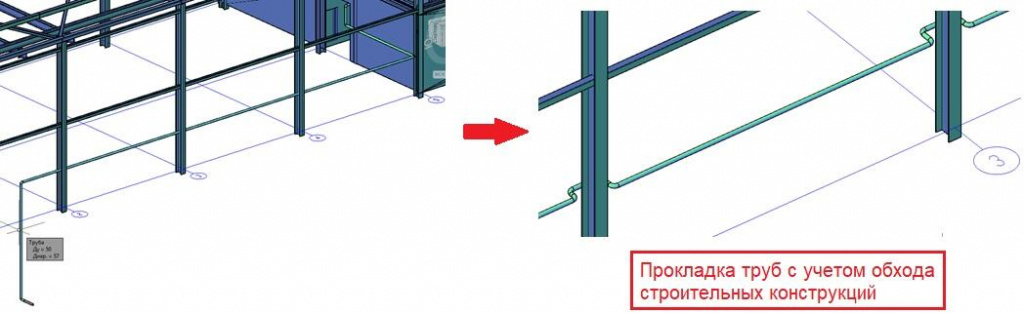

В Model Studio CS Водоснабжение и Канализация встроен инструмент автоматической трассировки, обеспечивающий возможность соединить две выбранные пользователем точки трубопроводом заданного размера сечения по наименьшему конструктивному расстоянию, с автоматическим расположением отводов.

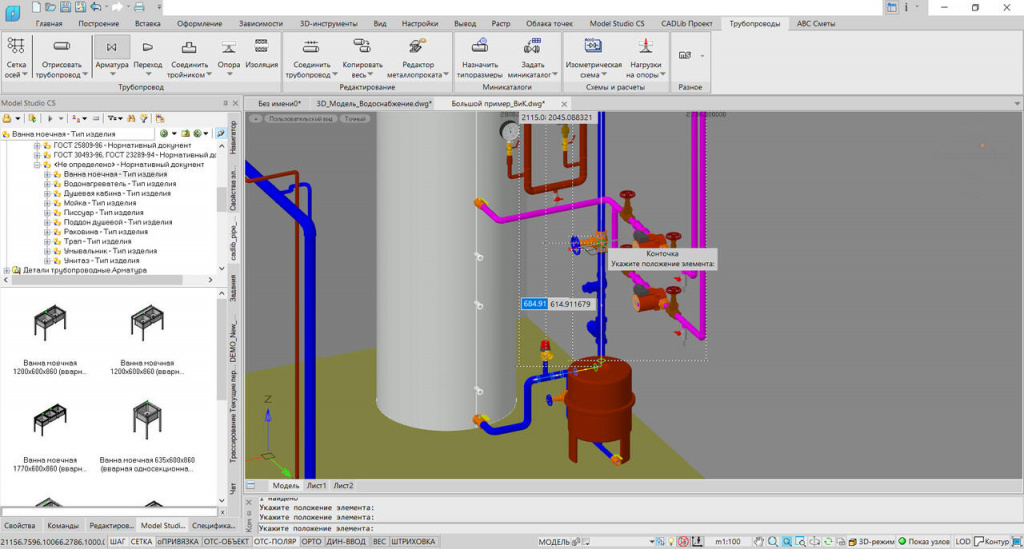

Построение трубопроводов ведется не только посредством эскизирования с применением обобщенных деталей (примерные размеры, условные диаметры, отсутствие информации о производителе), но и в конструкторском режиме, когда используются точные диаметры, точные размеры и точная информация об изделиях (применение миникаталогов или «спеков»). Современное исполнение Model Studio CS Водоснабжение и Канализация позволяет на любом этапе внести в модель исправления, при этом элементы искусственного интеллекта программы произведут корректировку всех связанных деталей и трубопроводов, автоматически пересчитывая длины труб и выполняя подгонку размеров сечения трубопровода.
Для изменения положения деталей на трубе достаточно указать деталь и ввести нужную величину в динамическом размере - Model Studio CS доделает остальное
Наряду со стандартными функциями построения и редактирования, программа предлагает и ряд уникальных возможностей:
- генерация параллельных трубопроводов, позволяющая сократить время создания трехмерных моделей внутренних сетей;
- создание ломаных видов;
- тиражирование опор с заданным шагом для эффективной расстановки опор по трубопроводам;
- простановка гребенчатых выносок на планах и разрезах;
- создание одним нажатием кнопки байпасных соединений, П-образных и Z-образных участков, подъемов, опусков;
- задание и редактирование уклонов трубопроводов, с автоматической «подгонкой» модели под новый уклон.

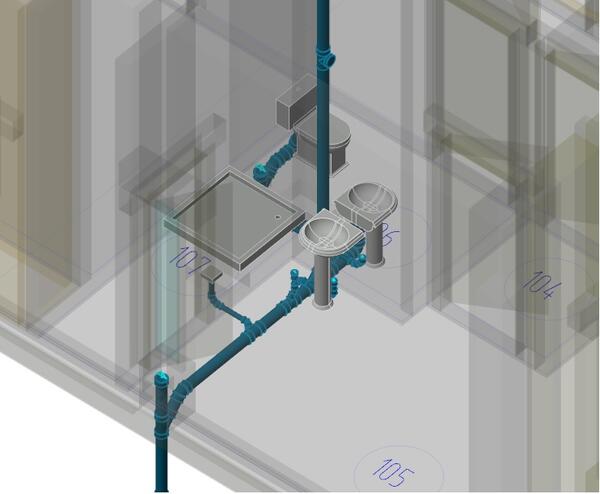

Построение системы бытовой канализации К1 здания с учетом строительной части
Проверка модели на коллизии
Построение трехмерной модели и ее визуальный анализ при большой плотности трубопроводов, оборудования и конструкций могут вызывать трудности. Кроме того, если пользоваться обычными решениями, может оказаться весьма трудоемким измерение расстояний между объектами модели.
В Model Studio CS имеется специальный функционал для автоматической проверки нарушений расстояний и самопересечений объектов модели.
Система проверки коллизий позволяет проверить расстояния между трубопроводами, деталями систем, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.
Также автоматизированная проверка модели на коллизии с объектами смежных специальностей осуществляется в программе CADLib Модель и Архив.

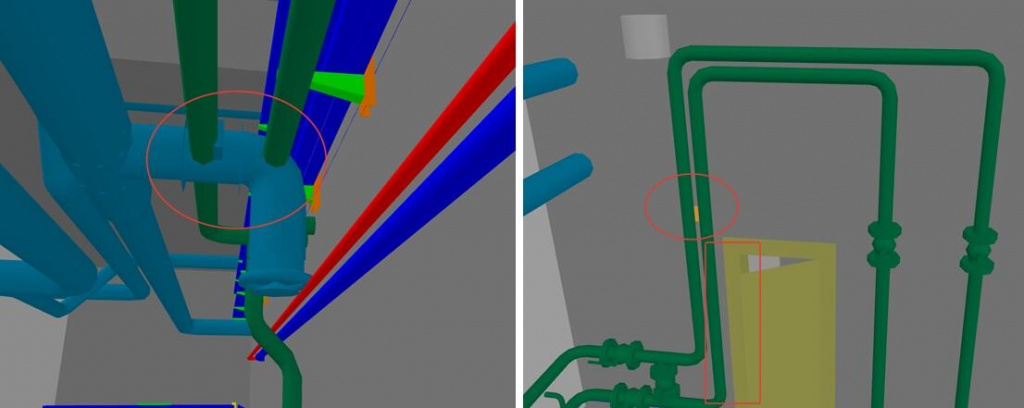

Проверка на коллизии с объектами смежных специализаций
Автоматическая генерация чертежей планов, видов, разрезов и схем
Model Studio CS Водоснабжение и Канализация располагает уникальными средствами документирования, которые обеспечивают автоматическое получение высококачественных чертежей.
Разработчики Model Studio CS Водоснабжение и Канализация постарались сделать процесс документирования удобным, простым, не требующим специальных знаний, но в то же время позволяющим быстро получать необходимую документацию высокого качества. В программе применен так называемый интеллектуальный метод документирования: пользователю обеспечена возможность контролировать процесс и при необходимости оперативно вносить изменения в проектные данные.
Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи высочайшего качества. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки уровня, выноски, позиционные обозначения и размеры.
Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких несложных действий:
- определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
- указать место на чертеже, задать масштаб чертежа и выбрать из списка размеры и обозначения, подлежащие автоматической простановке.
Для решения задач стандартизации получаемых чертежей в рамках организации, разработчиками Model Studio CS Водоснабжение и Канализация реализован функционал так называемых преднастроенных проекций.

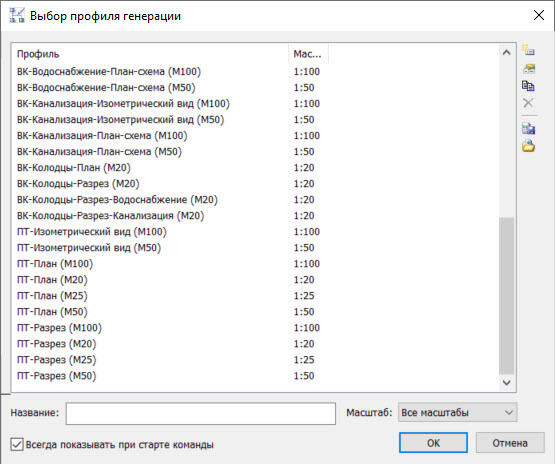

Перечень преднастроенных проекций
Преднастроенная проекция — это единый шаблон, в котором объединены настройки генерации чертежей и их оформления. Применение этого функционала сводит оформление чертежа всего к двум действиям — выбору шаблона и указания места вставки результата на листе.

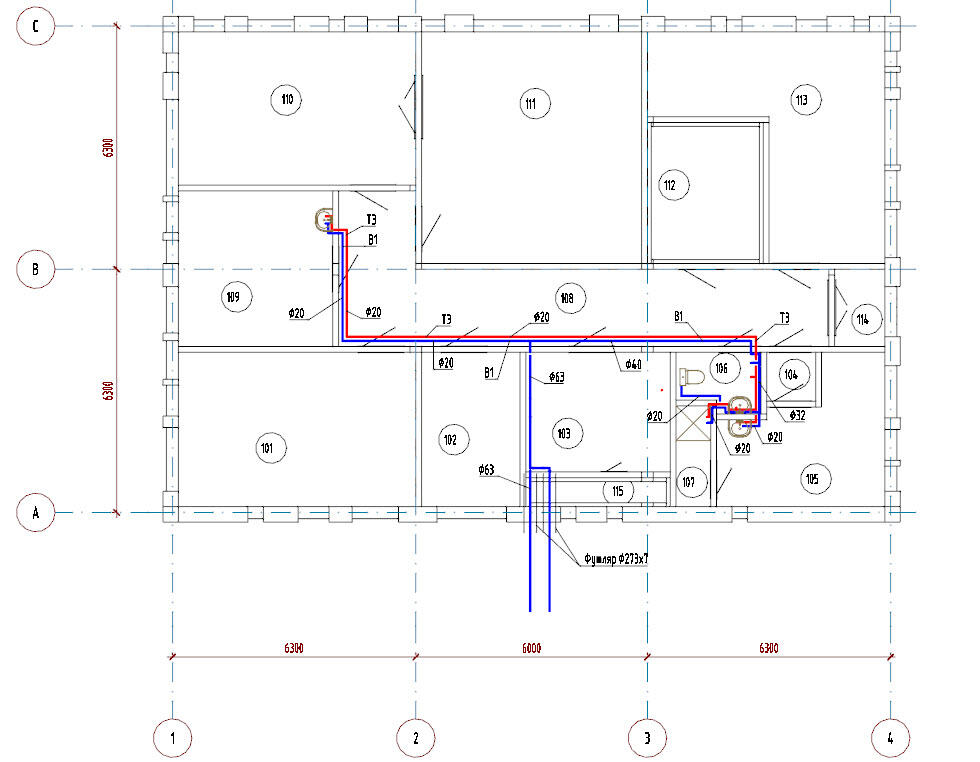

Пример плана системы водоснабжения здания, полученного преднастроенной проекцией
Model Studio CS поддерживает автоматическую генерацию план-схем (трубопровод в линию) и аксонометрических схем с простановкой выносок, отметок уровня и других элементов оформления. Генерация схем может происходить как по всей модели, так и отдельно по каждой системе. Уникальной возможностью при генерации план-схемы по системе водоснабжения является опция разнесения трубопроводов, расположенных в трехмерной модели друг над другом, на схеме на определенное расстояние, заданное в настройках.

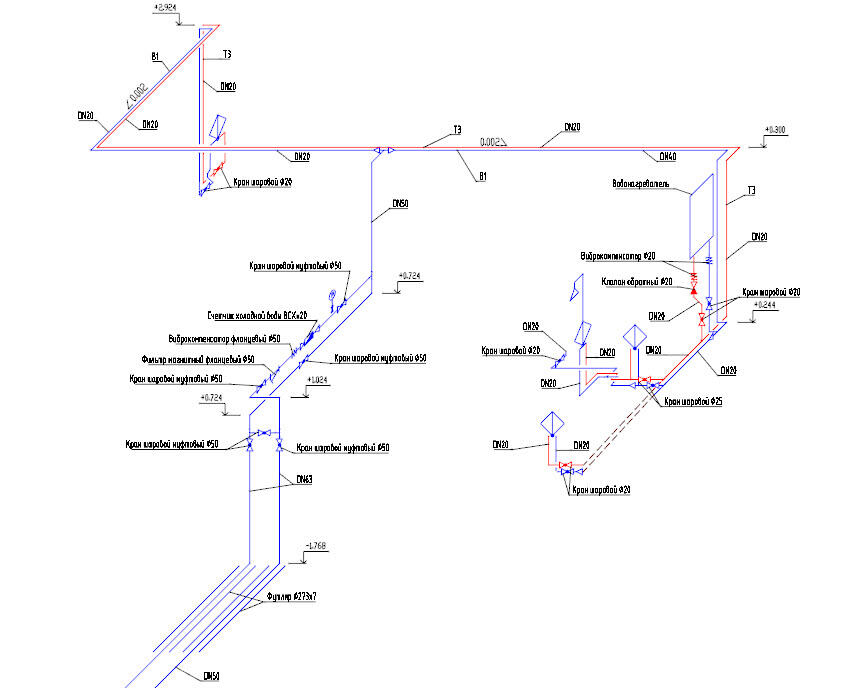

Аксонометрическая схема системы водоснабжения здания, полученная средствами Model Studio CS Водоснабжение и Канализация
Все настройки, выполненные по умолчанию и включенные в стандартную поставку, могут быть изменены пользователем.
Автоматическое формирование спецификации и табличных документов
На основе разрабатываемой средствами Model Studio CS трехмерной информационной модели генерируется полный комплект табличной документации: спецификации оборудования и материалов, заказные спецификации, экспликации оборудования и др. Генерация происходит полностью в автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения, в которое будет выгружен финальный вариант. На данный момент поддерживается сохранение табличных документов в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно на чертеже в виде таблиц AutoCAD или nanoCAD.

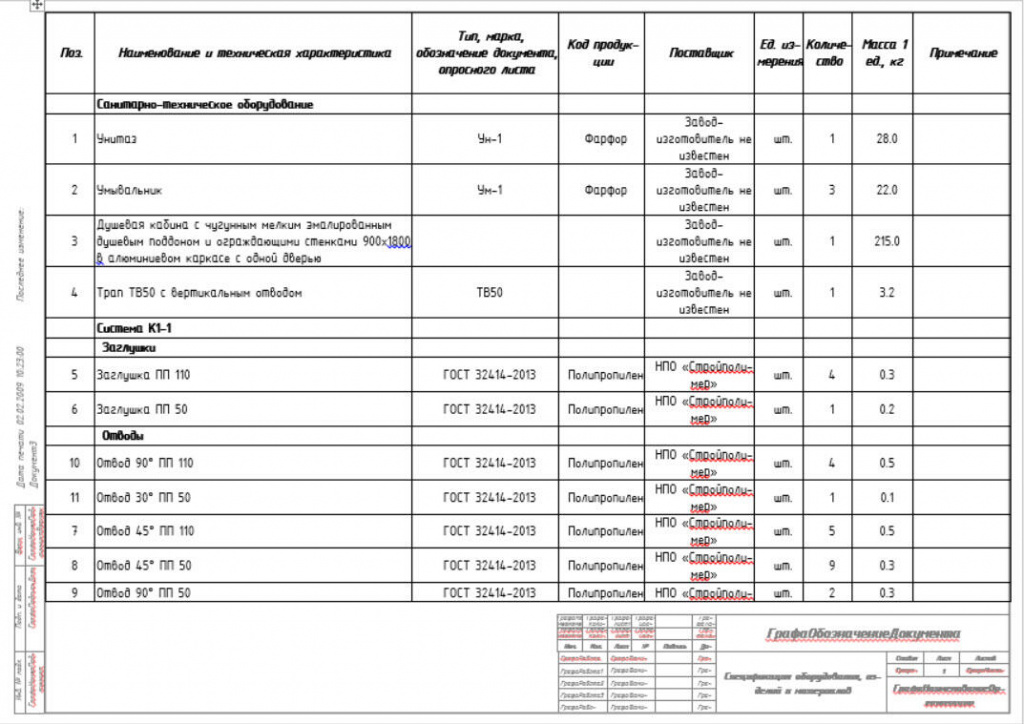

Спецификация оборудования, изделий и материалов генерируется автоматически
Для удобства работы с моделью, подготовки и выгрузки табличных документов в Model Studio CS предусмотрен специальный интерактивный инструмент Спецификатор. Спецификатор — это всегда доступное для просмотра специальное диалоговое окно, в котором в табличном виде заданной формы отображается состав текущей трехмерной модели (при необходимости пользователь может задать собственный вариант таблицы).

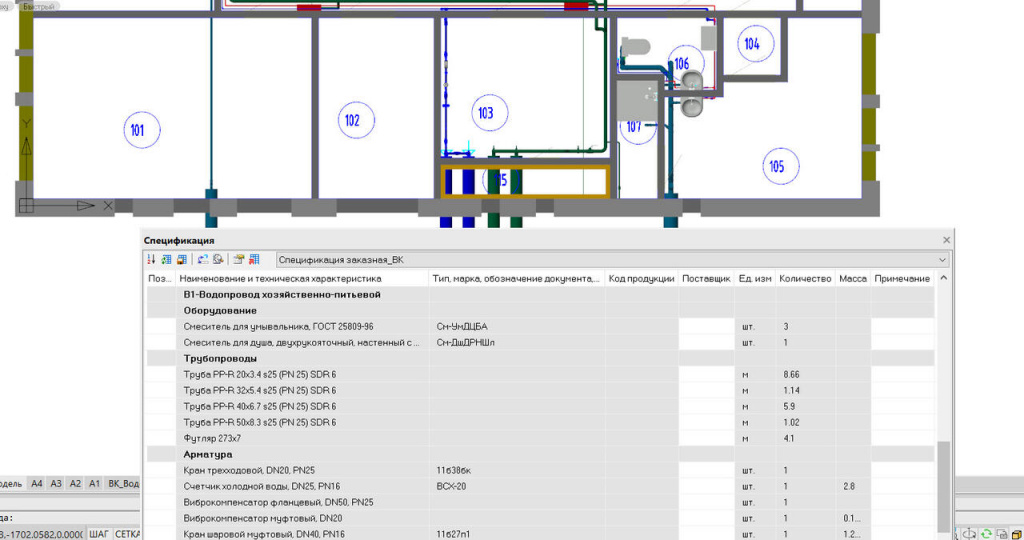

Перечень объектов в спецификаторе соответствует перечню объектов в модели
В соответствии с выбранными позициями в Спецификаторе автоматически выделяются объекты в модели, что делает редактирование атрибутивной информации в модели более удобным и эффективным. Часть параметров можно назначить в самом Спецификаторе (например, поле позиции, которое может заполняется пользователем вручную или автоматически по заданным настройкам).
Работа в CADLib Проект
Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS Водоснабжение и Канализация полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проекта позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.
В любой момент разработки трехмерной модели пользователь имеет возможность подгружать в чертеж из базы данных проекта объекты смежников и принимать компоновочные решения, обладая полной информацией по объекту проектирования. В случае обновления объектов смежных специальностей программа подскажет о наличии устаревших объектов и предложит их актуализировать.
В самом начале создания модели в Model Studio CS, пользователь привязывает чертеж к проекту. В дальнейшем рабочий чертеж хранится в единой базе данных проекта и по мере необходимости забирается на редактирование.
В Model Studio CS предусмотрен функционал по передачи заданий между отделами со ссылками на объекты модели и на объекты структуры проекта.
Использование технологии CADLib Проект при редактировании модели Model Studio CS Водоснабжение и Канализация
