nanoCAD Конструкторский BIM 2.0


nanoCAD Конструкторский BIM 2.0

nanoCAD Конструкторский BIM 2.0

Производитель - Нанософт

Сделать заказ


Проектирование металлических и железобетонных конструкций зданий и сооружений на принципах информационного моделирования в классической *.dwg-среде платформы nanoCAD Plus



nanoCAD Конструкторский BIM - программное обеспечение для проектирования металлических и железобетонных конструкций зданий и сооружений на принципах информационного моделирования в классической *.dwg-среде платформы nanoCAD Plus с автоматизацией выпуска документации и табличных данных.

Проектирование металлических и железобетонных конструкций зданий/сооружений на принципах информационного моделирования (Building Information Modeling). Согласно концепции, положенной в основу программы, проектировщики создают трехмерную модель, основанную на объектах, обладающих поведением в зависимости от их класса, и на информации, зависящей от расчетов и состояния модели. При этом вся документация (чертежи, спецификации, отчеты) автоматизированно формируется из модели, базируется на формате *.dwg и заточена под оформление по отечественным стандартам проектирования.

nanoCAD Конструкторский BIM позволяет повысить качество проекта, помогает автоматизировать процесс согласования с заказчиками и смежными специалистами благодаря более наглядному представлению и более глубокой проработке проектных решений по сравнению с классическими методами проектирования, а также открывает перспективы более тесного сотрудничества проектных и строительных организаций.

nanoCAD Конструкторский BIM — это:

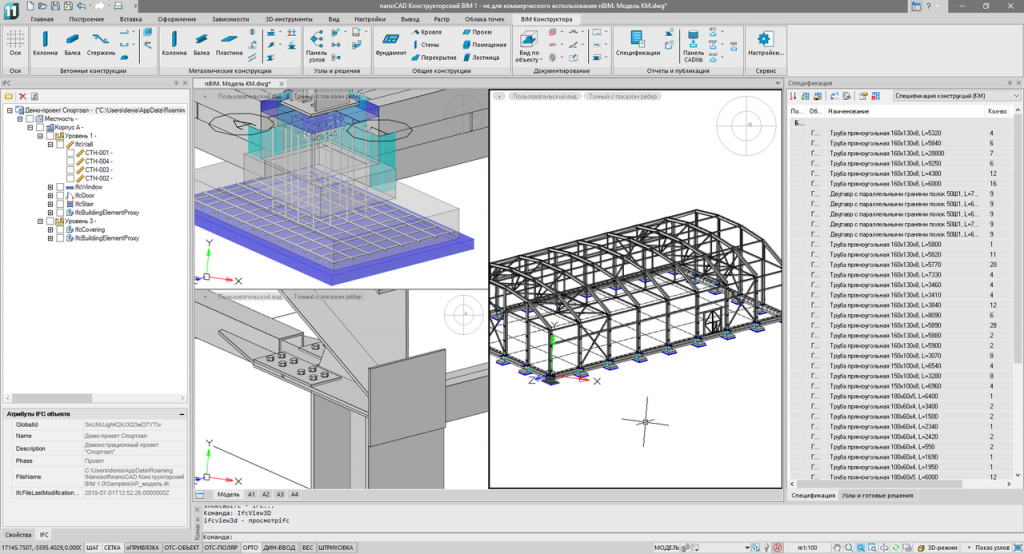

Проектирование металлических и железобетонных конструкций зданий/сооружений в *.dwg-среде платформы nanoCAD Plus, которая позволяет объединить возможности классического проектирования с технологиями информационного моделирования. Проектная документация и табличные данные в автоматическом режиме формируются из модели, что повышает качество проекта, автоматизирует процесс согласования со смежными специалистами, строительными организациями и заказчиками.


Моделирование вместо черчения

С помощью понятных и простых в использовании инструментов, таких как балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, пользователи создают в nanoCAD Конструкторский BIM строение, состоящее как из железобетонных, так и из металлических элементов. Формируется не просто трехмерная визуализационная модель — максимально подробно и детально прорабатывается конструкция здания, находятся оригинальные решения, имитируется процесс монтажа, а в итоге появляется более качественный и проработанный проект.


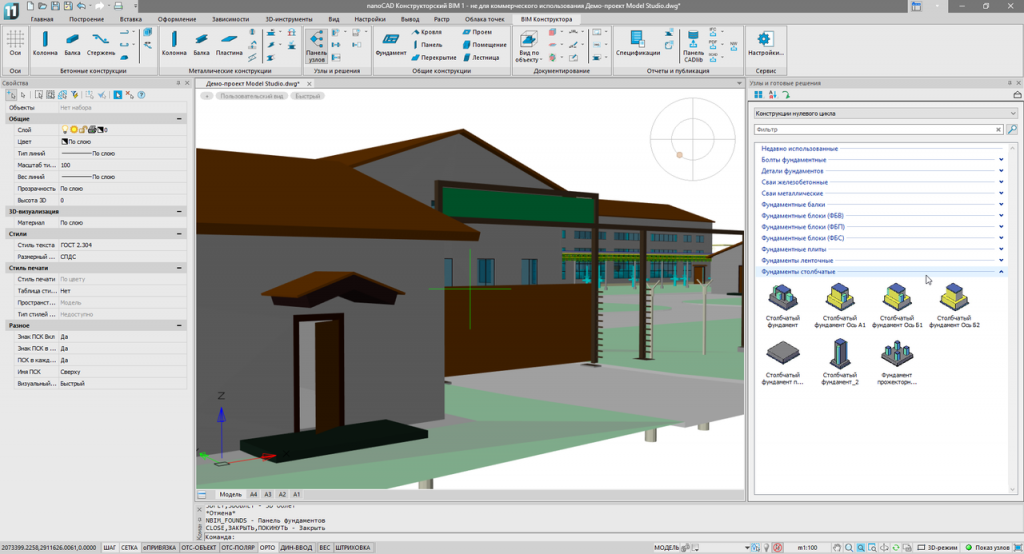

Библиотека типовых решений

Помимо стандартных элементов конструкций (балки, колонны, пластины, соединения и т.д.) программа предоставляет пользователям пополняемую библиотеку типовых решений: узлы металлоконструкций, фундаментные блоки, элементы мебели, проемы, панели и т.д. Это не просто позволяет быстрее создавать типизированные сооружения, но и открывает возможность привязываться к технологиям производства, ускоряя и автоматизируя процесс проектирования.

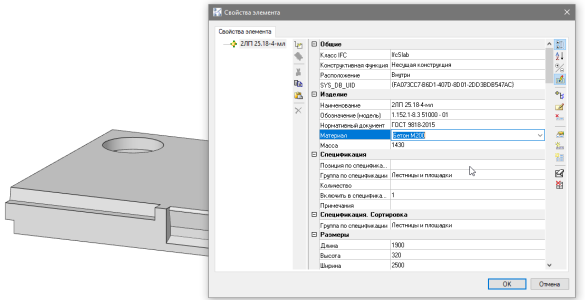

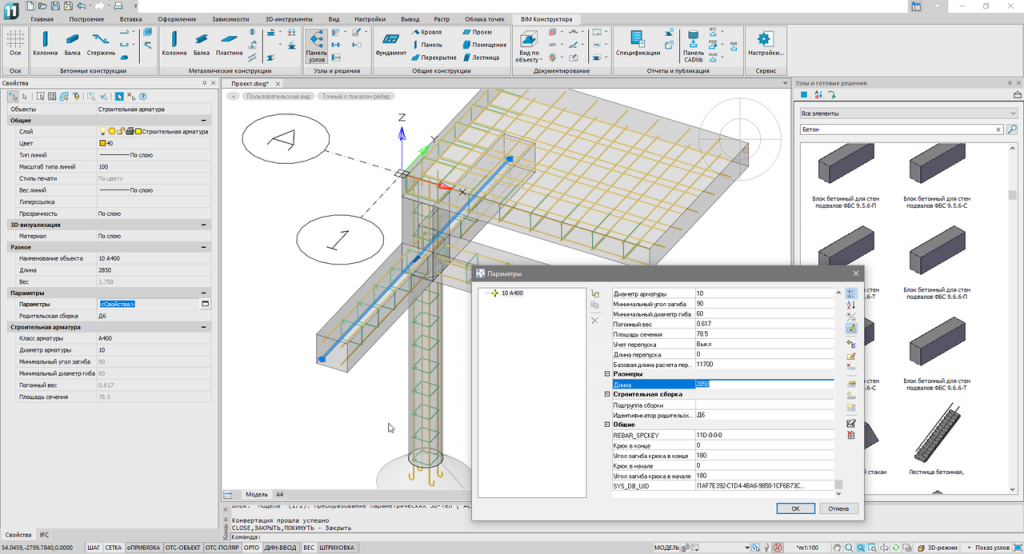

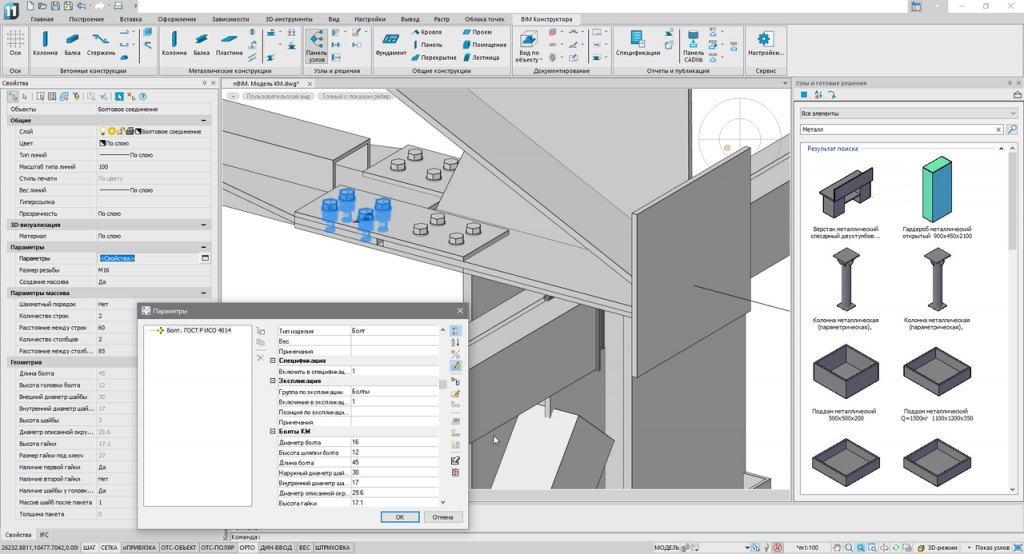

Наполнение объектов информацией

Ядро программного продукта nanoCAD Конструкторский BIM позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователям предоставлена возможность создавать собственные параметры, которые могут либо задаваться путем ввода информации, либо вычисляться по формулам. Эти параметры затем привязываются к элементам модели, наполняя вашу модель информацией. Вы можете, например, создать список этапов строительства, определить даты поставки/монтажа и внести эту информацию в свою модель.


Специфицирование из центральной модели

Вся информация, внесенная в модель, может быть представлена в динамически обновляемой табличной форме. В начальном варианте эта форма представления модели может использоваться для контроля над параметрами, осуществляя регламентированный доступ к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.

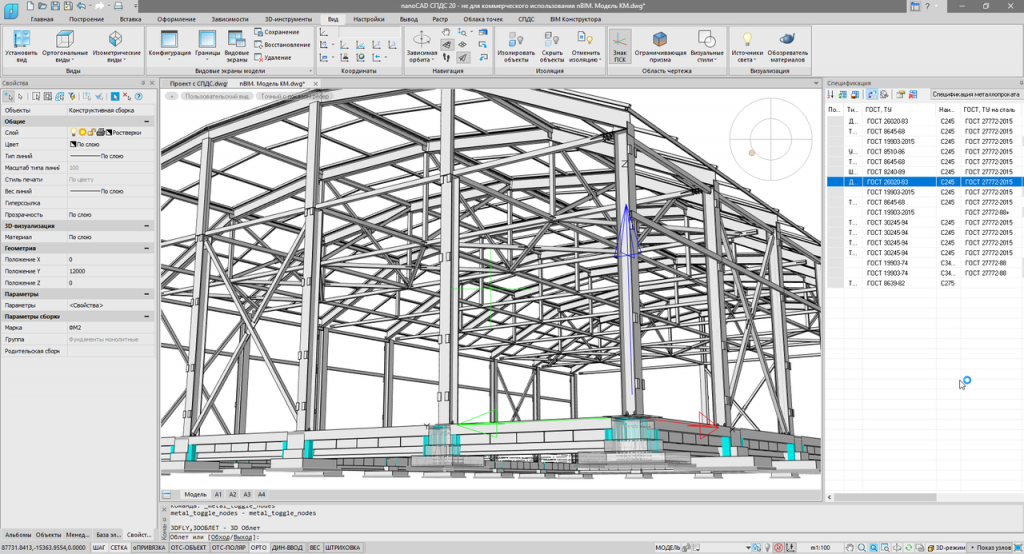

Документирование из центральной модели

Любую часть большой модели объекта можно охватить видовым кубом и сгенерировать стандартные 2D-проекции: поэтажные планы, разрезы, фасады, узлы и т.д. Применяя либо автоматизированные инструменты, либо ручные методы оформления, пользователи могут довести виды до рабочих чертежей, передаваемых на стройку.

Работа в среде *.dwg

nanoCAD Конструкторский BIM базируется на платформе nanoCAD Plus. А это значит, что вы изначально работаете в привычной *.dwg-подобной среде, используя ваши предыдущие наработки: чертежи, библиотеки типовых узлов и решений, эскизы и т.п. Все это позволяет переходить к информационному моделированию постепенно, развивая и оттачивая свои методы работы, совершая эволюционный, а не революционный путь развития.

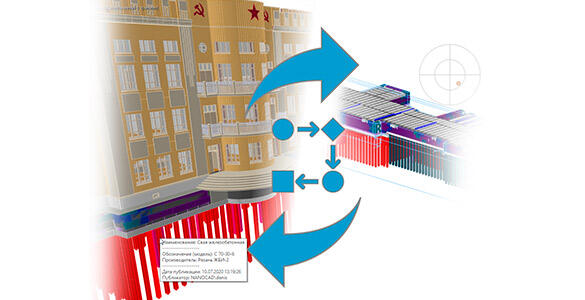

Интеграция через обмен информацией

Все данные, заложенные в модель nanoCAD Конструкторский BIM, открыты для анализа и передачи в сторонние приложения. Сразу из коробки вы получаете возможность сохранять ваши модели в форматах Navisworks, SCAD, ЛИРА, ЛИРА-САПР, 3D PDF. Через формат IFC легко наладить взаимодействие с архитектурными решениями типа ARCHICAD, Renga Architecture, Revit, а также посредством технологии OpenBIM интегрироваться с любыми другими решениями (например, nanoCAD Инженерный BIM, комплексом Allplan, сметными программами и системами управления).

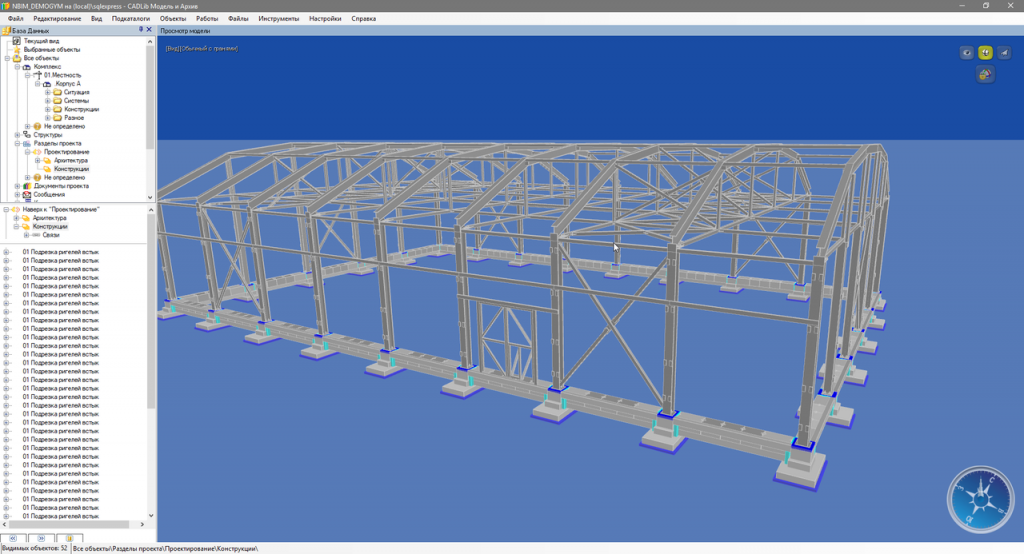

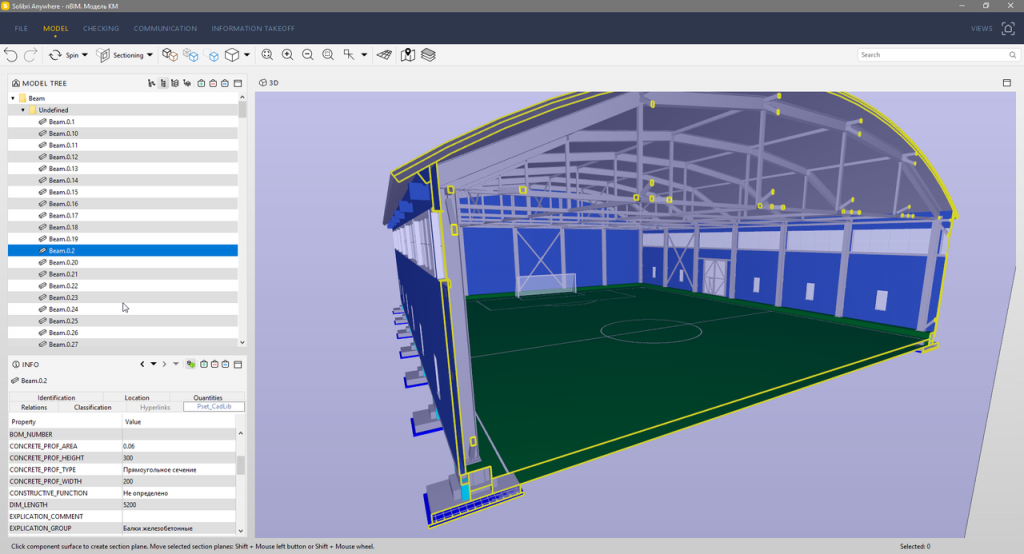

Прямая поддержка среды CADLib от CSoft Development

nanoCAD Конструкторский BIM имеет возможность напрямую взаимодействовать с технологической средой комплекса Model Studio CS от компании CSoft Development. Просто подключитесь к совместному проекту и обменивайтесь данными с технологами и инженерами других специальностей через сводную модель CADLib. Это позволяет не только совместно работать над одним проектом, но и выходить на проекты больших размерностей, распределяя задачи по коллегам-конструкторам либо смежникам — ведь в основу проекта будут положены масштабируемая база данных и открытая информация.


Развитие под требования российского рынка

Программный продукт nanoCAD Конструкторский BIM разрабатывается в России под требования российских стандартов и практик, обеспечивая развитие информационных технологий. Мы открыты к сотрудничеству, интеграции и взаимодействию.


Технические возможности


Конструкции железобетонные


В nanoCAD Конструкторский BIM вы сможете создать железобетонные колонны и балки, наполнить их армирующими стержнями, учитывая защитный слой бетона, и обвязать прямоугольными или кольцевыми хомутами, а также шпильками и скобами. Прочее оборудование для проектирования железобетона можно найти в библиотеке типовых конструкций либо сформировать с помощью инструментов трехмерного моделирования.

Конструкции металлические


Металл в программе nanoCAD Конструкторский BIM представлен инструментами для создания металлических колонн и балок, пластинами и болтовыми/сварными соединениями, с помощью которых можно создавать в трехмерном пространстве объемы произвольной насыщенности. Типовые металлические конструкции вы сможете найти в библиотеке объектов и тут же использовать их в своей модели.

Общие конструкции


Конструкции общего назначения можно проработать с помощью инструментов Панель, Перекрытие, Кровля, Проем и Помещение. Инструменты Лестница и Фундамент позволяют вызывать библиотеку типовых решений.

Кроме того, платформа nanoCAD Plus предоставляет широкий спектр средств наполнения модели:
  • инструменты трехмерного твердотельного моделирования для построения произвольных, сложных по геометрии окружающих конструкций;
  • инструменты подложек в формате IFC и трехмерного *.dwg для получения геометрии от смежных специальностей (например архитекторов, специалистов в области землеустройства, инженеров, технологов и т.д.);
  • инструменты импорта и обработки данных трехмерного сканирования (облаков точек) для включения в модель окружающего пространства. Цель — сформировать окружающее пространство для точного и качественного проектирования конструкций здания или сооружения.

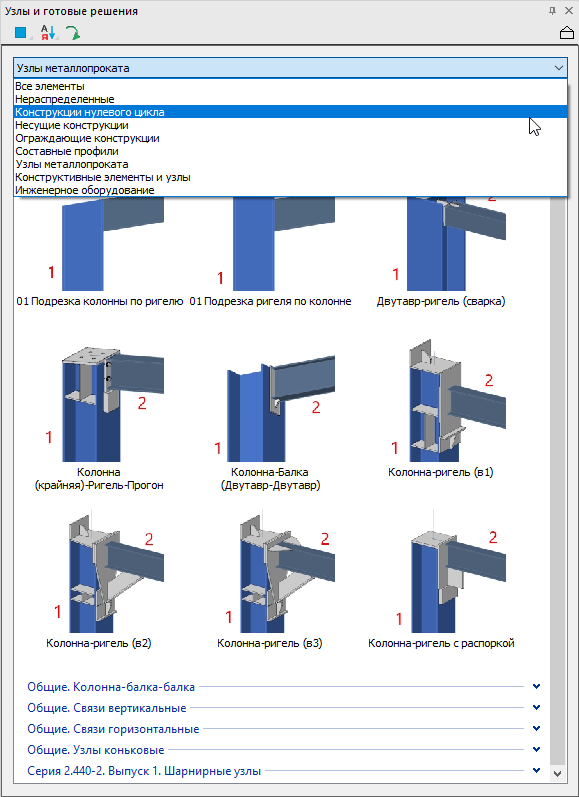

Библиотека типовых узлов


Этот инструмент представляет в структурированном виде типовые решения и библиотечные элементы многократного использования -проектировщики могут использовать их из проекта в проект, ускоряя свою работу.
В частности, здесь вы найдете:
  • конструкции нулевого цикла: сваи, фундаментные плиты, блоки, балки и т.д.;
  • несущие конструкции: балки, колонны, плиты перекрытия и т.д.;
  • ограждающие конструкции: панели, стены, двери, ворота и т.д.;
  • узлы металлопроката: типовые решения для увязки металлических колонн, балок и связей;
  • конструктивные элементы и узлы: фермы, лестницы, площадки обслуживания и т.д.;
  • инженерное оборудование: типизированные элементы для наполнения и проработки проекта.
Параметрический редактор объектов позволяет самостоятельно пополнять библиотеку новыми элементами. Кроме того, разработчики открыты к сотрудничеству для наполнения библиотеки новыми типовыми решениями.

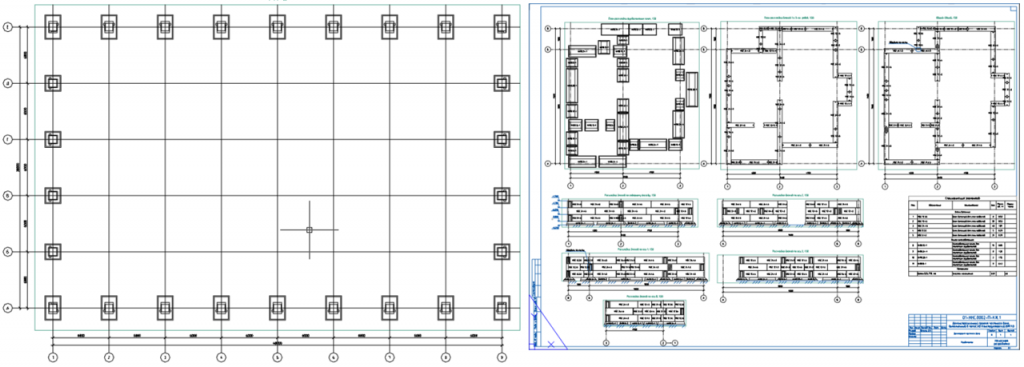

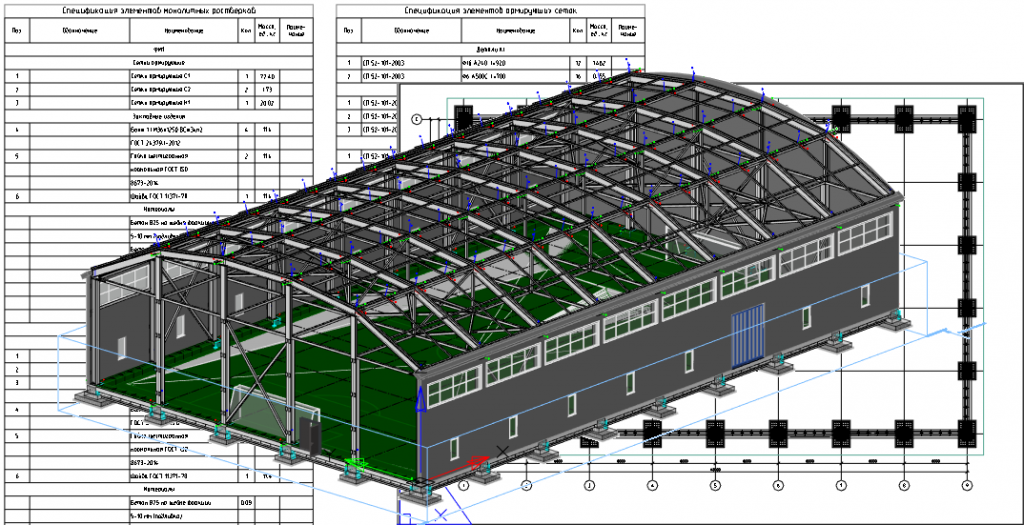

Документирование


Выстроенная трехмерная модель является основой для получения 2D-чертежей и схем: просто охватите интересующий вас участок модели видовым кубом и сформируйте двумерные виды, которые генерируются с учетом правил черчения. Также на виды можно поместить автоматически сформированные элементы оформления (размеры, выноски и т.д.) или, взяв за основу модель, оформить документацию вручную. В любом случае благодаря проработанной модели и связи с 3D-моделью двумерная документация выпускается быстрее и точнее, чем при ее подготовке вручную «с нуля».

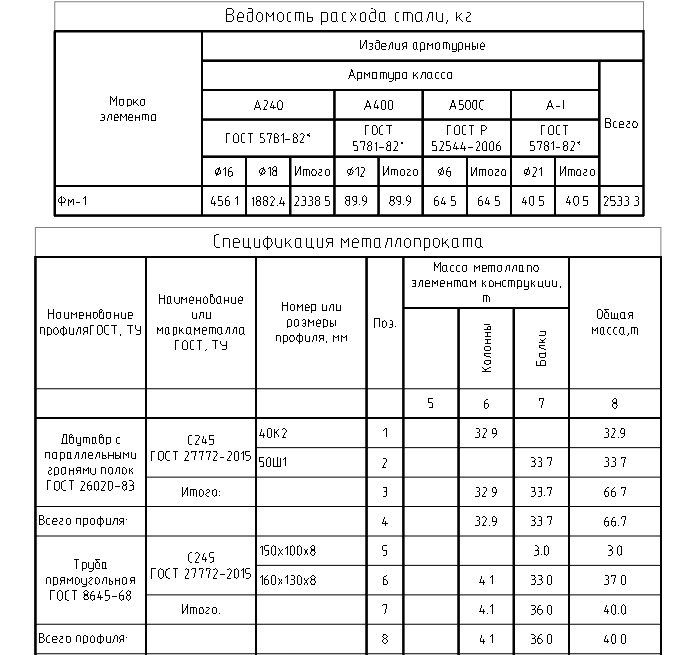

Специфицирование


Спецификации — это еще один пример выходной документации, получаемой из 3D-модели: всё, что вы внесли в модель, аккуратно посчитается и займет свое место в обновляемых таблицах. При этом столбцы таблиц не просто отображают параметры элементов модели, но и могут содержать формулы, сложные вычисляемые условия отбора и заполнения ячеек — всё для того, чтобы автоматизированно сформировать и заполнить таблицы любой сложности.

А благодаря двунаправленной связи «таблица — модель» вы можете использовать спецификации и как инструмент контроля информационной составляющей проекта: все ли параметры заданы, ничего ли мы не забыли заполнить? На все эти вопросы ответят инструменты специфицирования.

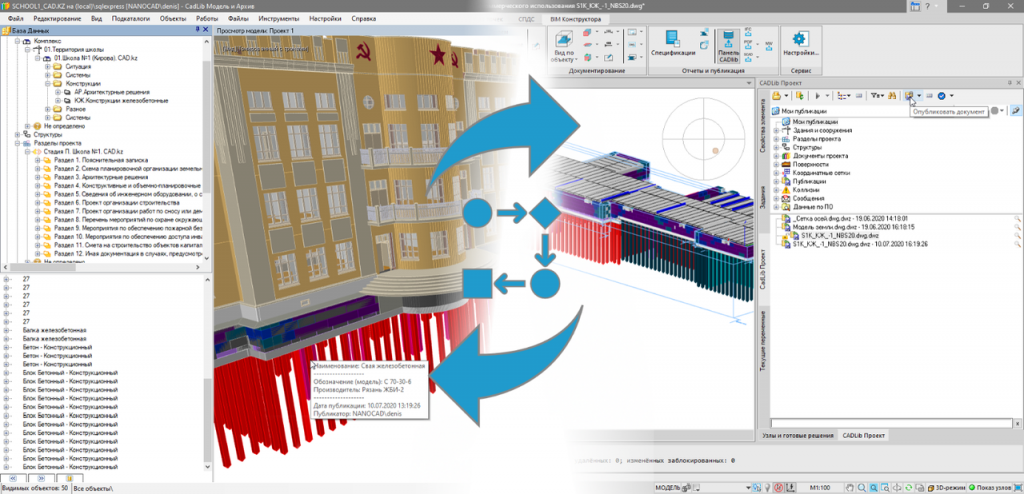

Интеграция со средой


Активное развитие среды CADLib, в которой осуществляется объединение информационных моделей, созданных на рабочих местах проектировщиков различных специальностей, превращает ее в одно из самых перспективных российских решений для получения и развития единых моделей, а также для управления ими. С помощью CADLib вы сможете автоматизированно скоординировать в единой среде самую разнородную информацию, а затем визуализировать ее полностью или по частям.

nanoCAD Конструкторский BIM напрямую совместим с технологиями CADLib. В частности, вы можете выгружать в сводную модель конструкторскую часть, помещая ее в соответствующие участки и разделы модели, а также получать информационные подложки от других специальностей, используя всю мощь совместной работы инженеров над единой информационной моделью.

Экспорт данных


Модель, созданная в nanoCAD Конструкторский BIM, может быть выгружена в различные форматы для обмена данными с другими средами. В частности:
  • формат IFC для организации взаимодействия по технологии OpenBIM со всеми решениями, поддерживающими BIM на открытых принципах (ARCHICAD, nanoCAD Инженерный BIM, Revit, Tekla Structure, Allplan, Renga и т.д.);
  • формат SPR для интеграции с системой прочностных расчетов SCAD Office;
  • формат FEP для интеграции с системой прочностных расчетов ЛИРА;
  • формат Сапфир для интеграции с системой прочностных расчетов ЛИРА-САПР;
  • формат NWC для сбора сводных моделей в среде Navisworks;
  • формат 3D PDF для обмена данными через распространенную платформонезависимую среду Acrobat Reader.

Что нового в nanoCAD Конструкторский BIM 2.0?

Новая версия графической САПР-платформы nanoCAD Plus

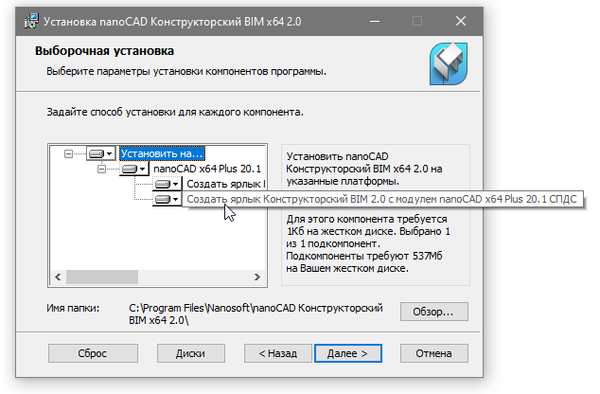

Начиная с версии 2.0 nanoCAD Конструкторский BIM устанавливается на графическую платформу nanoCAD Plus как самостоятельное приложение, расширяя функционал платформы инструментами для информационного моделирования конструкций зданий и сооружений.


Поддержка инженерной инфраструктуры nanoCAD Plus
nanoCAD Конструкторский BIM полностью поддерживает инженерную экосистему платформы nanoCAD Plus в составе дополнительных модулей. Например, пользователь может установить nanoCAD Конструкторский BIM на платформу nanoCAD Plus вместе с модулем СПДС и получить комплекс в рамках одного рабочего места: инструмент как для информационного моделирования, так и для выпуска рабочих чертежей в точном соответствии с требованиями к оформлению строительной документации.

Функционал nanoCAD Конструкторский BIM также может быть расширен модулями «Растровое редактирование», «Механика», «Корпоративное управление» и другими.
Внимание! Модуль «3D-моделирование и зависимости» обязателен для корректного функционирования nanoCAD Конструкторский BIM и поставляется в комплекте с решением.

Установка и обслуживание сетевой версии библиотеки элементов

Начиная с версии 2.0 у nanoCAD Конструкторский BIM есть дополнительный инсталлятор, который позволяет установить библиотеку стандартных компонентов на выбранный компьютер без необходимости разворачивать саму программу. Также с программой можно установить среду управления библиотекой, предназначенную для обслуживания, развития и настройки библиотеки стандартных компонентов nanoCAD Конструкторский BIM.


Все это позволяет создавать и обслуживать единую сетевую версию библиотеки, которую пользователи nanoCAD Конструкторский BIM будут одновременно использовать в рамках своей организации.

Поддержка инфраструктуры Model Studio CS
nanoCAD Конструкторский BIM 2.0 поддерживает самую современную инфраструктуру комплекса Model Studio CS, что позволяет публиковать информационные модели в среду CADLib (структуру единой базы данных проекта), осуществлять взаимодействие с данными CADLib и интегрироваться с решениями комплекса Model Studio CS.


Технически это позволяет организовать работу нескольких конструкторов над одной моделью, а также взаимодействие конструктора со смежными отделами.

Новый функционал

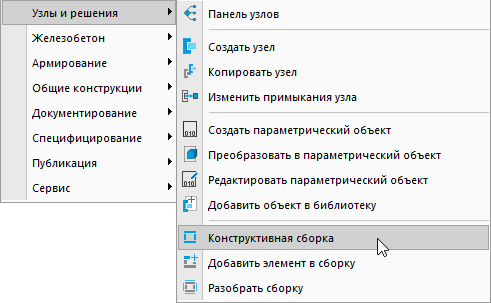

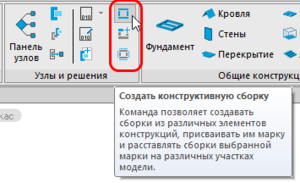

Новый инструмент «Конструктивная сборка»

Основная команда: AEC_ASSEMBLY
Расположение в интерфейсе:

Ленточный интерфейс: группа Узлы и решения,
четвертый вертикальный столбец

Классический интерфейс: меню BIM конструктора,
подгруппа Узлы и решения

Описание функционала
Инструмент «Конструктивная сборка» позволяет собирать отдельные конструктивные элементы в новый объект, насыщенный информационными параметрами и обладающий точкой вставки в проект.

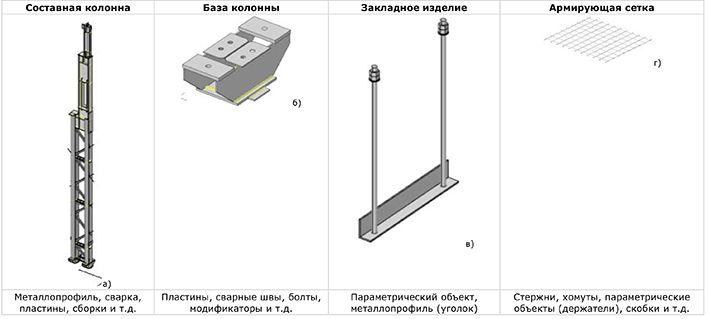

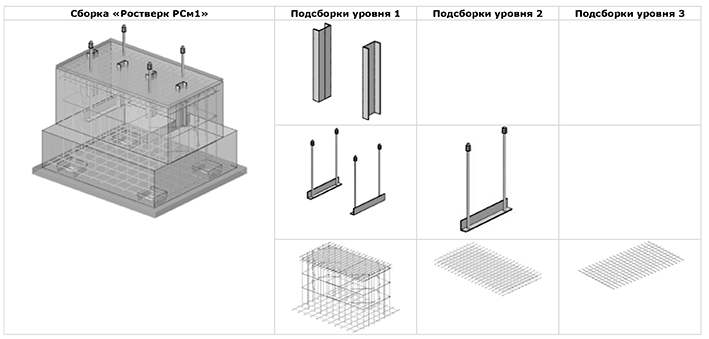

Примеры конструктивных сборок:

Сборки могут входить в другие сборки, образуя таким образом многократно вложенные конструкции:

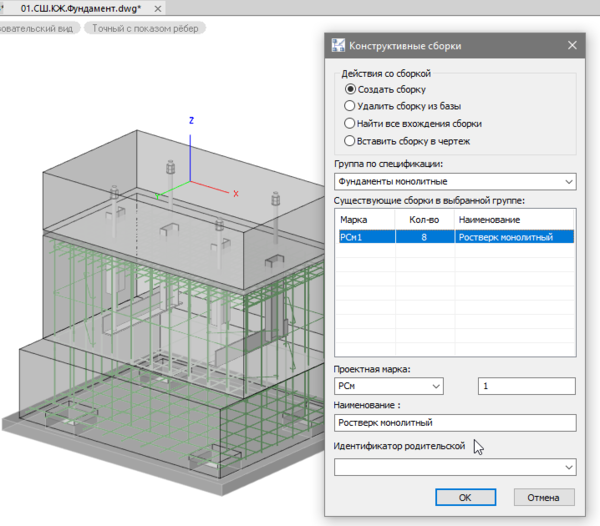

Создание конструктивных сборок
Команда AEC_ASSEMBLY вызывает диалог Конструктивные сборки, который позволяет создавать новые сборки, вести список всех сборок в модели, быстро находить все вхождения сборки в модель, а также размещать новые сборки, удалять их из модели и осуществлять другие функции.


Редактирование конструктивных сборок
Изменение одного из вхождений сборки приводит к изменению геометрии всех сборок этого типа в проекте, что позволяет ускорить проектирование и внесение изменений в проект.

Специфицирование конструктивных сборок
По своему поведению конструктивные сборки nanoCAD Конструкторский BIM похожи на классические блоки *.dwg-платформы, но дополнительно обладают информационными параметрами, которые позволяют собирать сборки в групповые спецификации либо спецификации по элементам.

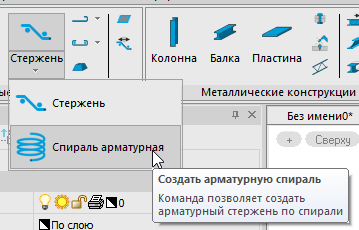

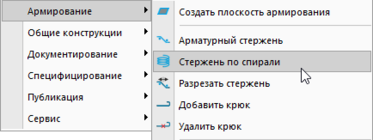

Новый инструмент «Спираль арматурная»

Основная команда: NBIM_REINF_SPIRAL
Расположение в интерфейсе:

Ленточный интерфейс:
группа Бетонные конструкции, выпадающая кнопка

Стержень Классический интерфейс:
меню BIM конструктора, подгруппа Армирование


Инструмент «Спираль арматурная» позволяет создать арматурный стержень по трехмерному пути. В процессе создается стандартный конструкторский элемент, который может быть специфицирован, наполнен информационными параметрами и сохранен в общем проекте.
Данный функционал позволяет моделировать в nanoCAD Конструкторский BIM широкий спектр конструкций — например, буронабивные сваи.

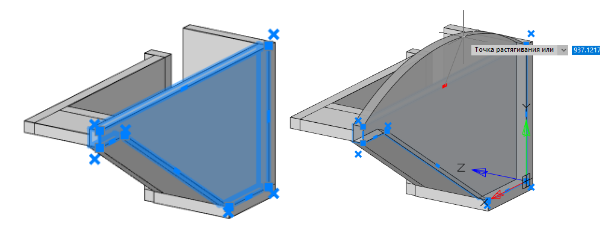

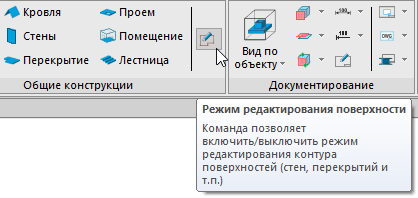

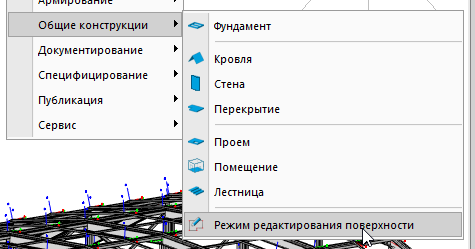

Режим редактирования поверхности

Основная команда: AEC_SURFPROFILEGRIP_CMD
Расположение в интерфейсе:

Ленточный интерфейс: группа Общие конструкции,
команда Режим редактирования поверхности

Классический интерфейс:
меню BIM конструктора, подгруппа Общие конструкции

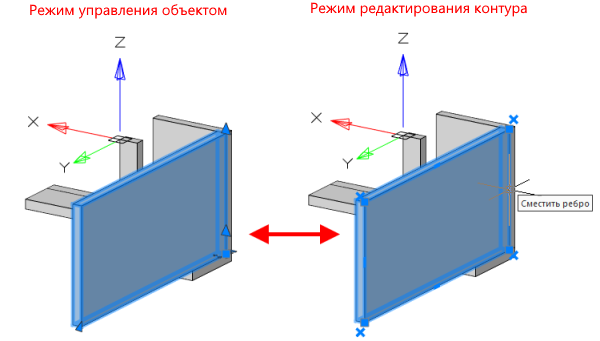

В интерфейс программы добавлена команда Режим редактирования поверхности, которая позволяет переключать режимы редактирования стен и перекрытий (строительных поверхностей): режим редактирования контура либо режим управления единым объектом.


В режиме редактирования контура появляется возможность удалять/добавлять вершины, сдвигать/скруглять грани и выполнять другие манипуляции с контуром объекта:

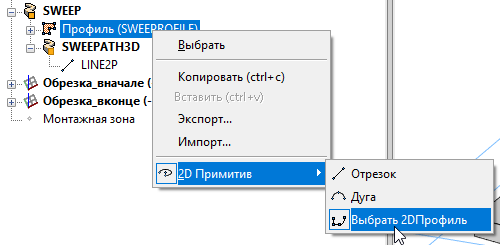

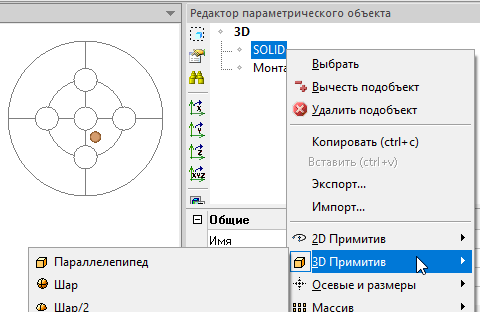

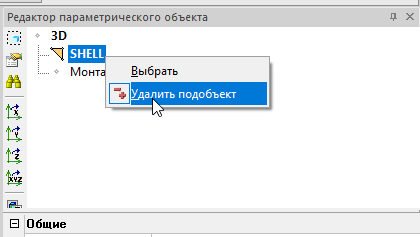

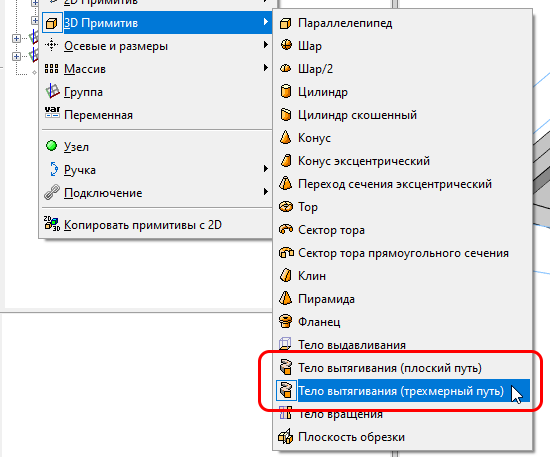

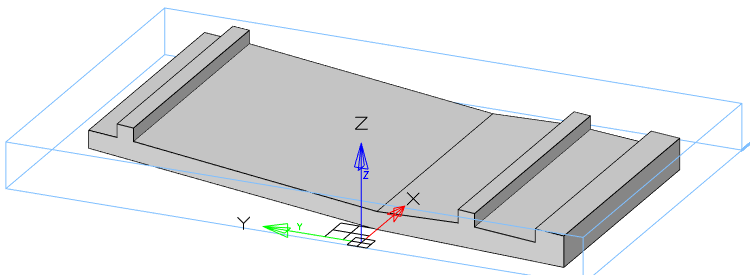

Новый 3D-примитив для параметрического объекта

При разработке параметрических объектов появилась возможность создавать новый тип параметрической графики, из которой может состоять элемент, — тело вытягивания по 2D- либо по 3D-пути:





Новый тип примитивов полностью совместим с другими типами геометрий и может использоваться в любых сочетаниях с ними: как дополнительная графика, как вычитающая графика, в массивах, группах. Геометрия профилей и путей может вычисляться по формулам и переменным, обвязываться, управляться функциональными «ручками».

Этот функционал существенно расширяет возможности создания библиотек конструкций сложных геометрических форм.

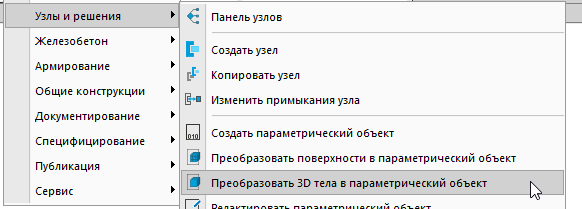

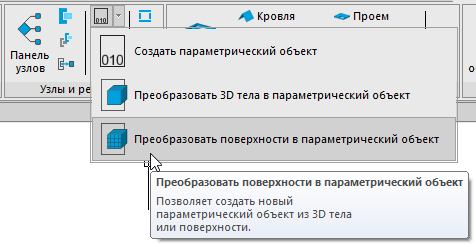

Команды: PE_CONVERTTOSHELL и PE_CONVERTTOSOLID
Расположение в интерфейсе:

Ленточный интерфейс: группа Узлы и решения,
команды Преобразовать ... в параметрический объект

Классический интерфейс: меню BIM конструктора,
подгруппа Узлы и решения

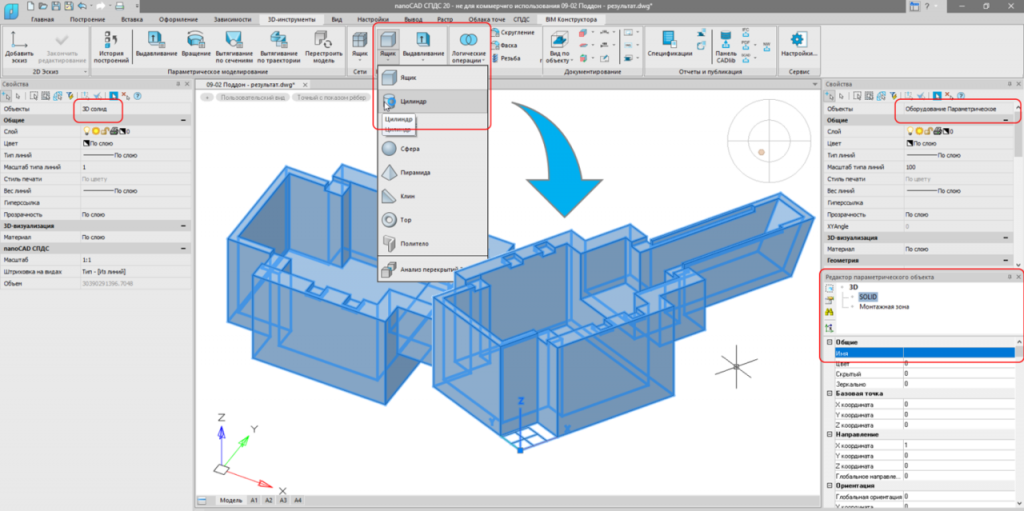

Данные команды позволяют выбрать твердотельные 3D-элементы, созданные инструментами модуля «3D-моделирование и зависимости» либо импортированные в среду nanoCAD Plus из внешних продуктов, и конвертировать их в объекты библиотеки, добавляя к ним информационные параметры. Это позволяет быстро вводить в BIM-модель новые объекты, не ограничиваясь текущим наполнением библиотеки объектов nanoCAD Конструкторский BIM и располагая практически неограниченными возможностями моделирования.

Команда PE_CONVERTTOSOLID (Преобразовать 3D-тело в параметрический объект) создает внутри объекта твердотельное представление, которое затем может участвовать в операциях подрезок объекта, сечения в видах и т.д. Данную команду удобно использовать при создании основной геометрии проекта (монолитных участков, новых объектов, нестандартной геометрии и т.д.).

Команда PE_CONVERTTOSHELL (Преобразовать поверхности в параметрический объект) создает внутри объекта поверхностную геометрию, к которой просто добавляются информационные параметры. Данную команду удобно использовать при создании антуражных элементов (листва деревьев, поверхность воды, сетка тентов и т.п.).

Результат операции PE_CONVERTTOSHELL

Результат операции PE_CONVERTTOSOLID

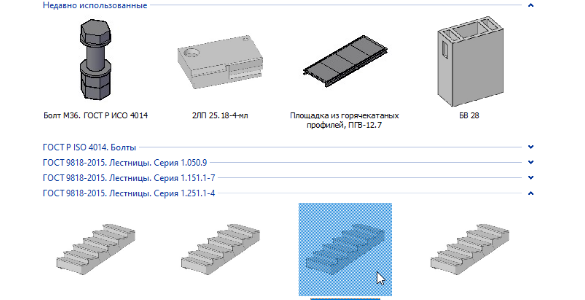

Новые функции для работы с объектами в библиотеке элементов

Существенно расширились возможности работы с элементами в рамках функционала панели Узлы и типовые решения. Если выделить объект и вызвать на нем правокнопочное меню, вы найдете следующие группы новых инструментов:

Управление объектами
Команды, которые позволяют заменить элементы, ранее размещенные в модели, новыми версиями объектов из базы объектов.
Типоразмеры
Команды, которые позволяют быстро загрузить в библиотеку объектов преднастроенные типоразмеры параметрических объектов.
Типовой чертеж
Команда, которая позволяет одним кликом добавить в проект типовой *.dwg-чертеж, привязанный к параметрам выбранного объекта (например, документ на монтаж).



Рассмотрим эти функции подробнее.

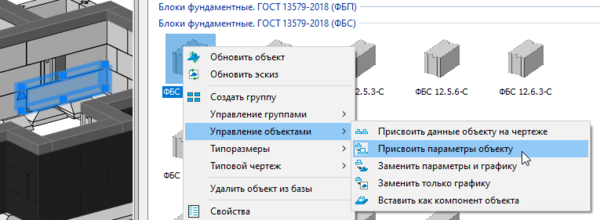

Управление объектами


В этом подменю расположены следующие команды:
  • Присвоить данные объекту на чертеже: позволяет передать список атрибутивных параметров выбранного библиотечного объекта объектам модели (то есть синхронизовать информационные параметры объекта библиотеки и объект модели);
  • Присвоить параметры объекту: позволяет синхронизировать значения информационных параметров выбранного библиотечного объекта с объектами модели;
  • Заменить параметры и графику: полностью заменяет объект в модели новым объектом из библиотеки — и трехмерную графику объекта, и его информационные параметры, и значения этих информационных параметров;
  • Заменить только графику: заменяет трехмерную графику выбранного объекта модели графикой выбранного в библиотеке элемента (информационные параметры остаются неизменными);
  • Вставить как компонент объекта: добавляет выбранный в библиотеке элемент к существующему объекту модели как подобъект.
Данный инструментарий позволяет более гибко моделировать и изменять информационную модель конструкций здания.

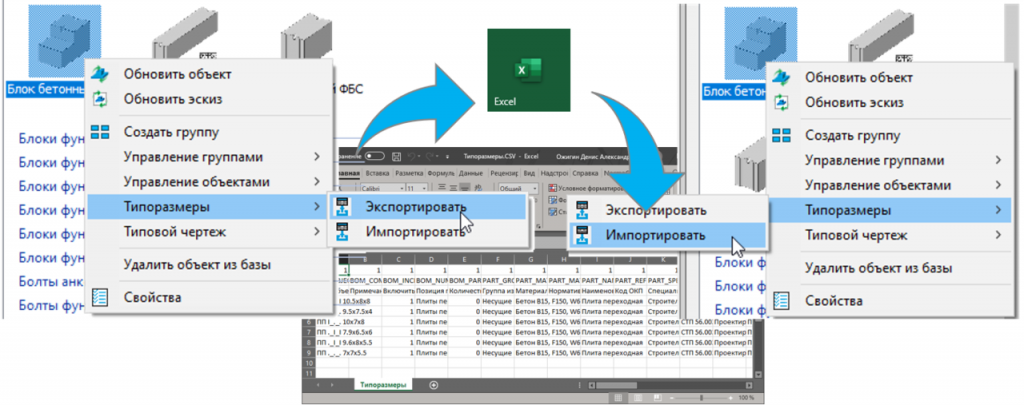

Типоразмеры

Команды данного подменю позволяют выгрузить информационные параметры выбранного библиотечного объекта в виде текстового CSV-файла (таблица параметров), расширить список возможных значений параметров выбранного объекта, а затем загрузить в библиотеку список типовых типоразмеров, которые может принимать объект.


Этот функционал позволяет быстро создавать в библиотеке серии типовых объектов, а также настраивать извне атрибуты объектов в библиотеке.

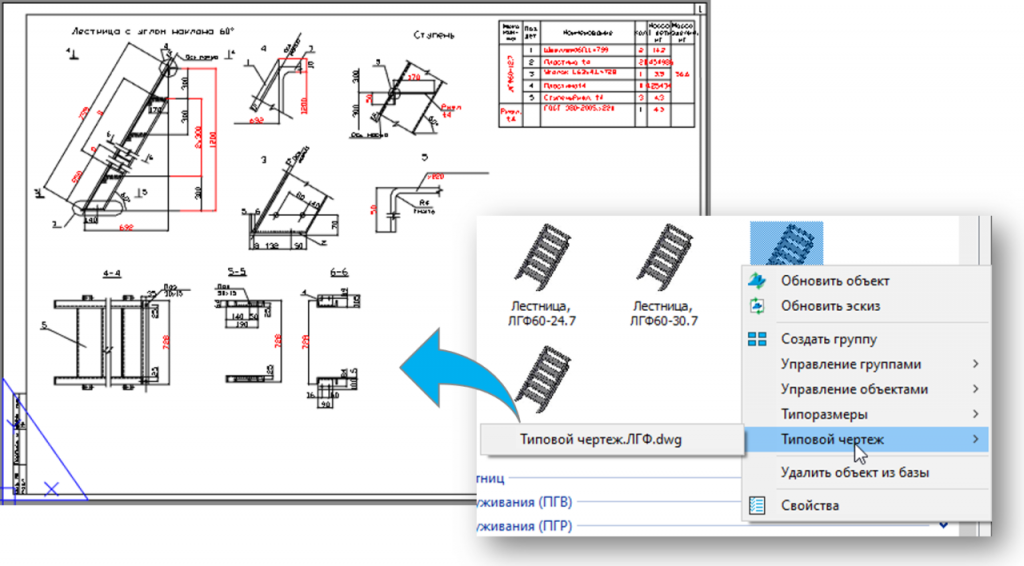

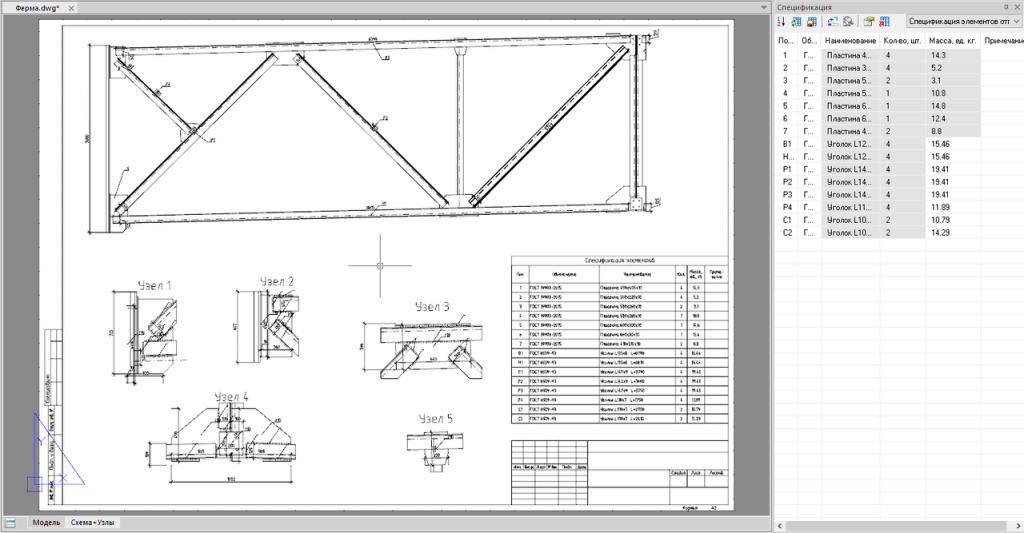

Типовой чертеж

Любому элементу библиотеки nanoCAD Конструкторский BIM теперь можно присвоить (с помощью Менеджера стандартных компонентов, бесплатно поставляемого вместе с серверной частью) произвольное количество типовых *.dwg-документов. Список этих чертежей будет виден на панели Узлы и типовые решения: ПКМ, подменю Типовой чертеж.

Выбрав подходящий файл, nanoCAD Конструкторский BIM предложит разместить его в пространстве модели либо листа, заменив типовые размеры значениями информационных параметров выбранного объекта, — это очень удобно, например, при разработке часто используемых узлов с типовыми схемами монтажа.

Развитие библиотеки обьектов

В состав стандартной библиотеки включены новые объекты и параметры, необходимость в которых возникла при внедрении nanoCAD Конструкторский BIM предыдущей версии. В частности:
  • В раздел «Конструкции нулевого цикла» добавлены группы с фундаментными блоками по ГОСТ 13579–2018.
  • В раздел «Конструкции нулевого цикла» добавлены группы с фундаментными балками по серии 1.015−1.96 (рандбалки).
  • В раздел «Конструкции нулевого цикла» добавлены группы с фундаментными болтами ГОСТ 24379.1−2012.
  • В раздел «Несущие конструкции» добавлена группа с серией плит перекрытий Б1.041.1−3.08 (РУП «Стройтехнорм», Беларусь).
  • В раздел «Ограждающие конструкции/Листы профилированные» добавлен новый объект «Лист профилированный» по ГОСТ 24045–2016.
  • В раздел «Конструктивные элементы и узлы» добавлены группы с монолитными лестницами и площадками по ГОСТ 9818–2015.
  • В раздел «Конструктивные элементы и узлы» добавлена группа с болтами по ГОСТ Р ISO 4014.
  • В раздел «Конструктивные элементы и узлы» добавлена группа с вентиляционными блоками по серии ИИ 02−04 (СПбЗНИиПИ).
Для железобетонных балок и колонн добавлены два новых профиля по ГОСТ 28737–2016.
Для металлических пластин к параметру «Масса» добавлен вычисляемый параметр «Масса брутто», что позволяет учитывать в спецификациях «белый» и «черный» вес элемента.
Также всем спорным объектам присвоены IFC-классы, чтобы автоматизировать корректную выгрузку материалов в формат IFC.

Интеграционные возможности

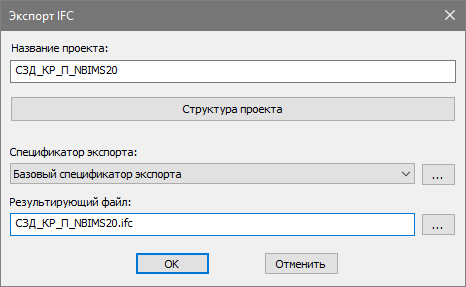

Настройка параметров экспорта в IFC версии 4.0

Начиная с версии 2.0 nanoCAD Конструкторский BIM поддерживает экспорт данных в формат IFC версии 4.0. Для этого была реализована полностью новая функция экспорта с механизмами настройки параметров выгрузки данных.

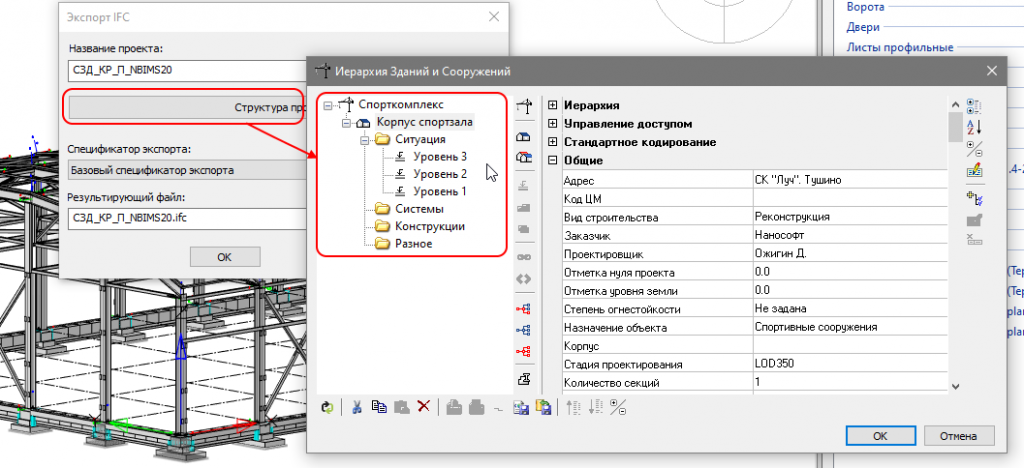

Настройка структуры IFC-проекта
В первую очередь у пользователей появилась возможность настраивать иерархическую структуру проекта, которая нужна для корректного распределения объектов по строительным площадкам, зданиям и этажам.


По умолчанию структура проекта берется из параметров координатной сетки, но пользователи могут как расширить иерархию проекта, так и добавить зданию/этажам любые информационные параметры. А если проект подключен к общему CADLib-проекту, то структура проекта берется из среды CADLib, которую централизованно настраивает BIM-менеджер проекта.

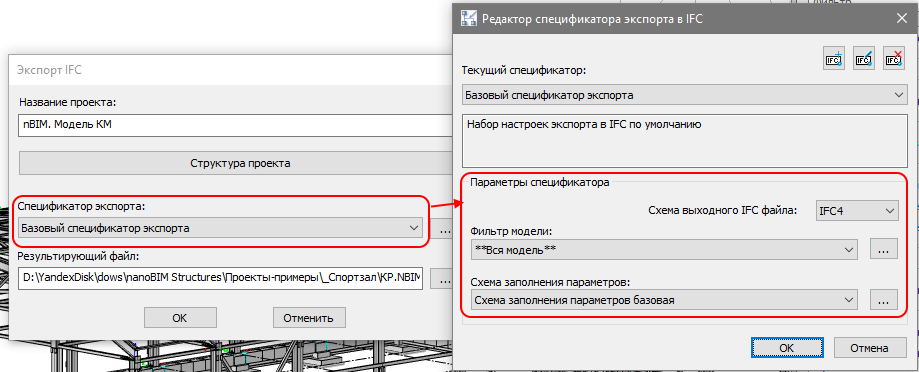

Настройка правил выгрузки IFC
Во-вторых, новая функция экспорта в IFC позволяет создавать правила формирования структуры IFC:


К правилам относятся:
  • версия выходного IFC-файла: nanoCAD Конструкторский BIM 2.0 позволяет сохранять как IFC2x3, так и IFC 4.0 (настроен по умолчанию);
  • фильтрация модели: на разных этапах работы пользователь может выгружать как всю модель, так и объекты определенного типа (металлоконструкции, железобетонные объекты, оборудование, помещения и т.д.). В том числе можно настроить выгрузку CADLib-подложек, которые приходят из центрального BIM-проекта, — это, например, позволяет сохранять в IFC-модель объекты смежных разделов: архитектуру, инженерию по зданию и т.д.;
  • схема заполнения параметров, то есть правила наполнения атрибутов IFC-объектов из информационных параметров элементов nanoCAD Конструкторский BIM. Давайте рассмотрим последнюю настройку подробнее.

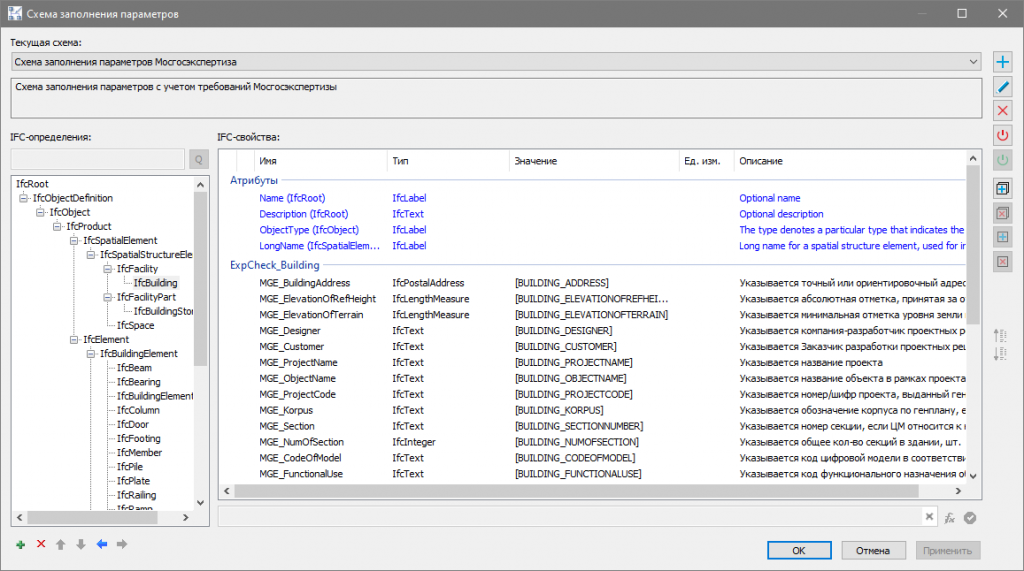

Схема заполнения параметров IFC

По своей сути заполнение параметров IFC — это настройка таблиц соответствия информационных параметров элементов nanoCAD Конструкторский BIM и атрибутов IFC-объектов, то есть «маппинг» (от англ. «map» — карта, «mapping» — преобразование) параметров.


Пользователи nanoCAD Конструкторский BIM получают мощный инструмент контроля и настройки любого IFC-параметра любого IFC-объекта: как для уровня структуры проекта (ifcSite-территории, ifcBuilding-здания, ifcBuildingStorey-этажи), так и на уровне элементов здания (ifcBeam-балки, ifcWall-стены, ifcColumn-колонны, ifcFooting-фундаменты и т.д.).

Особо надо отметить, что маппинг позволяет настроить заполнение параметров по формулам практически любой сложности. То есть в процессе заполнения IFC-параметров пользователь может перевести размерности заложенных цифр в информационной BIM-модели, использовать условия заполнения, настраивать слияние параметров или, наоборот, разделение информационных параметров по полям. В общем, предоставлена полная свобода настроек для обеспечения качественной передачи информационных параметров в смежные решения.

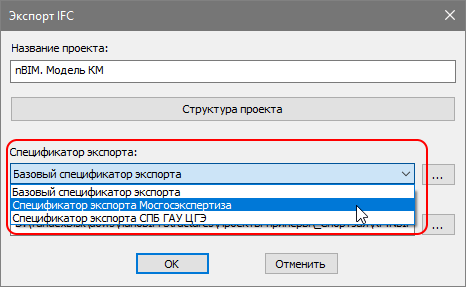

Базовые преднастройки под требования экспертиз

В процессе разработки функционала для выгрузки IFC-моделей была произведена настройка выгрузки BIM-моделей, разрабатываемых в nanoCAD Конструкторский BIM под требования Мосгосэкспертизы (Москва) и Центра государственной экспертизы (Санкт-Петербург). Это стало возможным благодаря сотрудничеству АО «Нанософт» с представителями экспертиз, открытости требований, оформленных в виде официальных документов, а также участию в нескольких пилотных проектах, проводимых с проектными организациями Москвы и Санкт-Петербурга.

Результат настроек был включен в состав программного продукта — теперь пользователи могут легко переключить настройки выгрузки модели, формируя IFC под заложенные требования:



При этом все настройки открыты, возможна их перенастройка для уточнения правил выгрузки под будущие изменения либо особенности локальных проектов.

Другие новшества

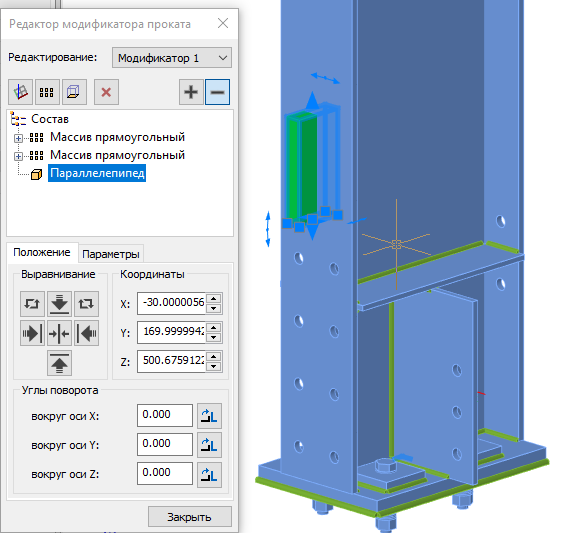

«Ручки» для управления графикой в модификаторах металлопроката

В режиме редактирования модификаторов у подпримитивов, из которых состоит объект, появились управляющие «ручки»:


Это позволяет удобнее управлять положением элементов при создании/редактировании графики модификатора.

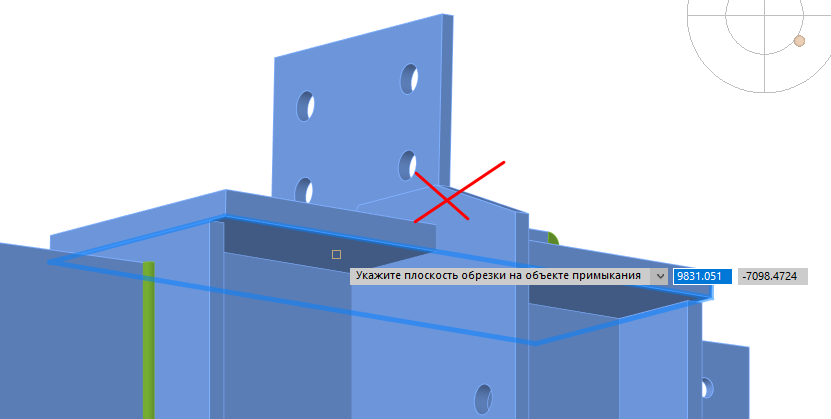

Подрезка пластин плоскостью

Команда подрезки IRON_AXIS_PLANETRIM применяется теперь к металлическим пластинам и позволяет в два клика подрезать выступающую часть металла под плоскость обрезки:


Это особенно ценно при подрезке пластин под другие пластины, которые расположены под углом друг к другу, — не надо долго искать линию пересечения объектов.

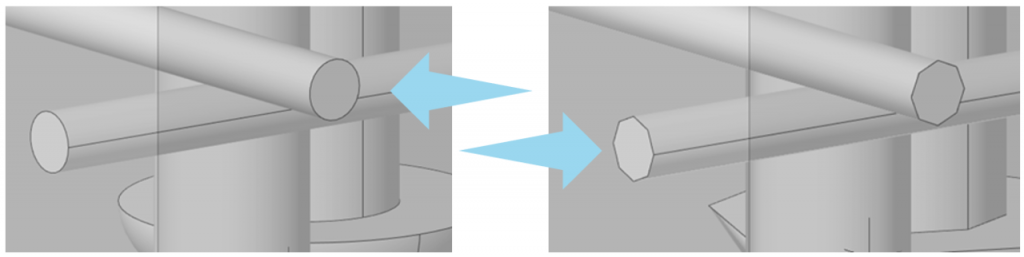

Повышение производительности

Проведена работа по автоматизации «загрубления» скругленных поверхностей, которые ранее существенно замедляли работу с насыщенными моделями (особенно при насыщении модели армирующими прутами). Теперь при мелких разрешениях программа автоматически упрощает такие поверхности, а при приближении — повышает их детализацию.


Все это ускоряет работу с насыщенными моделями и при этом осуществляется в фоновом режиме, совершенно незаметно для глаз пользователя.
Тем не менее пользователь может теперь взять эту работу на себя, отключив системную переменную FIXEDFACETRES и с помощью команды REGEN управляя качеством детализации.

Настройка генерации проекций

Проведена работа по настройке и автоматизированному оформлению видов модели на листах с учетом принятых стандартов оформления (надписывание видов, размещение по слоям, цвета проекций, отступы от границ видового куба и пр.):

Это позволяет ускорить процесс оформления листов, стандартных видов и, как результат, документации по проекту.

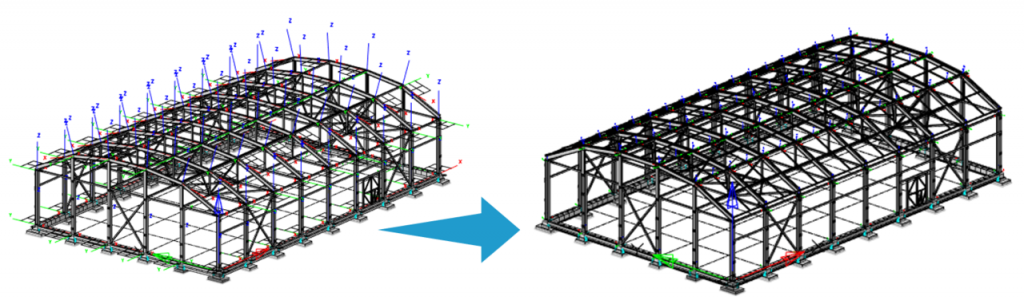

Отображение координатной системы узлов


В новой версии оптимизировано отображение координатной системы узлов: ранее они отображались в абсолютных значениях относительно экрана, а теперь динамически привязаны к размерности проекта.

Развитие интерфейса и читаемость иконок

Проведена работа по улучшению качества иконок программы, их общей стилизации и повышению «читаемости».



Общее повышение стабильности программы

Устранено более 300 ошибок, результатом чего стало повышение качества, стабильности и удобства работы с программой.


Назад в раздел

Яндекс.Метрика
