MechaniCS Оборудование 2023

• Выбор отверстий произвольной конфигурации.
• Выбор схемы расположения.
• Расстояния между отверстиями и отступ от контура.
• Отверстия в пакете деталей.

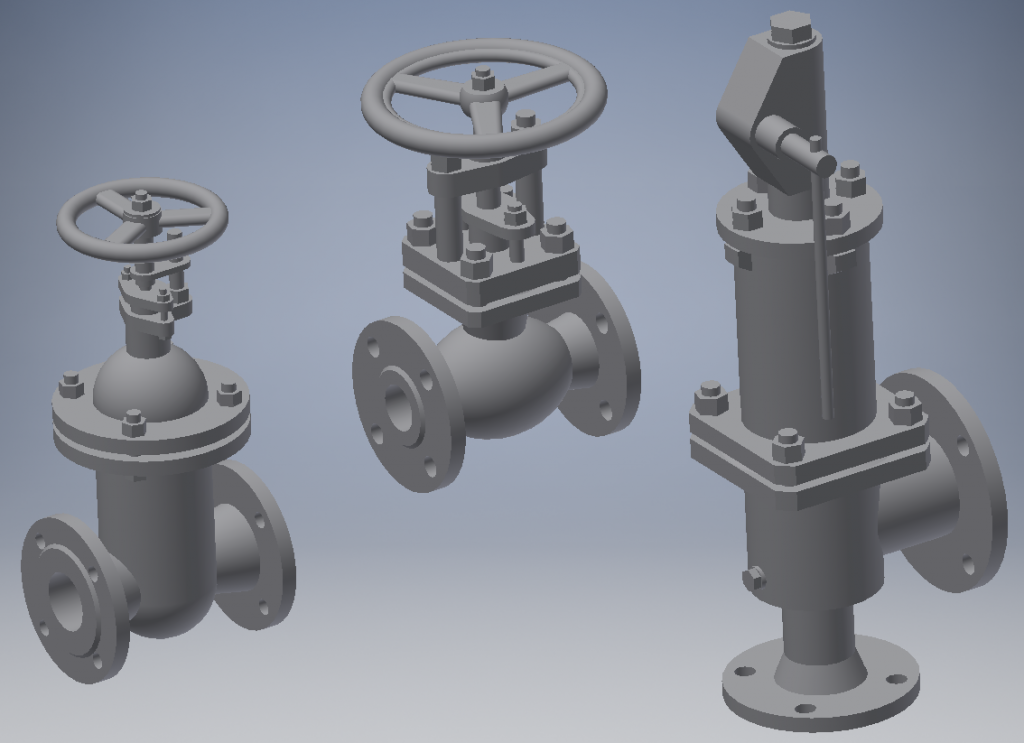

• Краны 11Б27п, 11ч3бк, 11ч18бк, 11ч37п, 11ч38п.
• Клапаны 15Б12бк, 15Б859П, 17с7нж, ТУ 26−07−1429−87, ТУ 26−07−1442−87.
• Задвижки 30ч17бк, 31ч6нж, 31ч906нж.
• Конденсатоотводчики 45кч6бр, 45ч9нж1−4М, 45ч12нж.

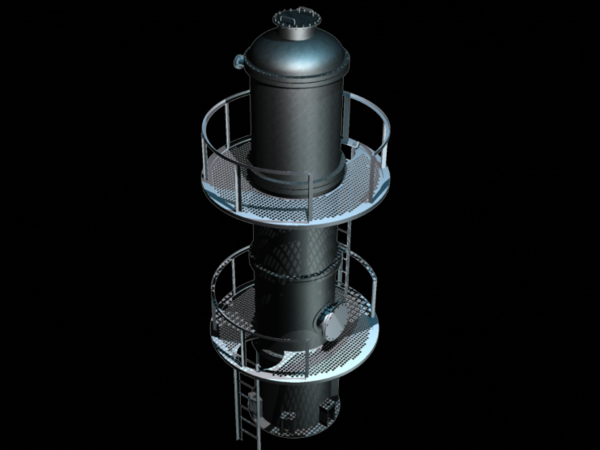

• Обечайки.
• Днища плоские, конические, сферические, эллиптические и торосферические, стандартные и унифицированные.
• Переходы сварные внутренние и наружные; с конуса на обечайку и с обечайки на конус; штампованные внутренние и наружные; автоматическая подрезка соединяемых переходами деталей.
• Опоры, стойки и лапы.
• Штуцеры, люки и смотровые окна.
• Змеевики, решетки, подъемно-поворотные устройства и другие элементы емкостей.

• Установка штуцеров на обечайки.
• Установка штуцеров на днища.

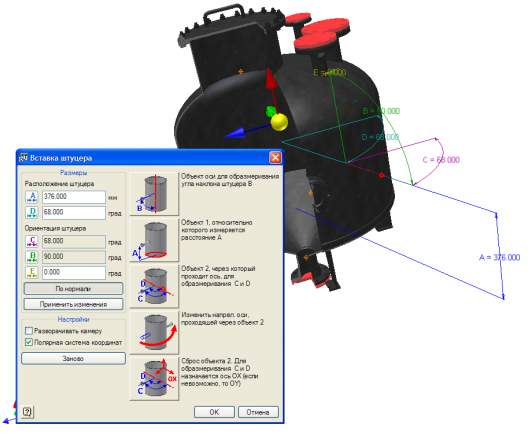

• Установка штуцеров по нормали к поверхности и произвольная ориентация оси штуцеров в пространстве.
• Автоматическое получение и обновление отверстий для врезки в обечайках и днищах.
• Накладки и подкладные кольца.
• Стандартные и пользовательские глубина установки и вылет штуцера.
• Врезка люков, смотровых окон и труб.
• Замена штуцеров.

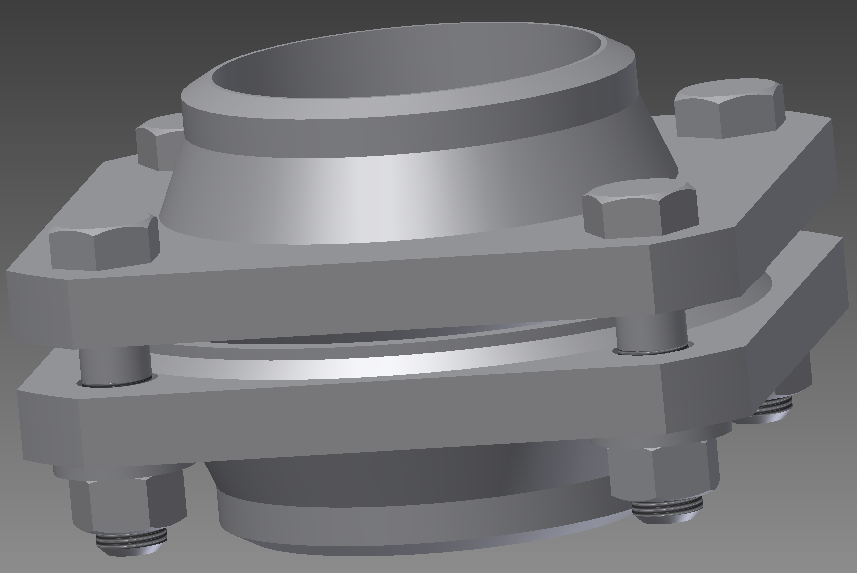

• Фланцы по ГОСТ 12817–80...12822−80 и ГОСТ 33259–2015.
• Фланцы плоские приварные, приварные встык, на приварном кольце, на хомуте, на отбортовке, а также фланцы корпуса арматуры.
• Прокладки фланцевые.
• Все типы уплотнительных поверхностей.
• Автоматическое присоединение фланцев по диаметру и давлению.
• Автоматическое присоединение к трубам.
• Присоединение фланцев нового стандарта к фланцам старых стандартов.
• Присоединение фланцевой арматуры.

• Соединения по внутреннему и по наружному конусу.

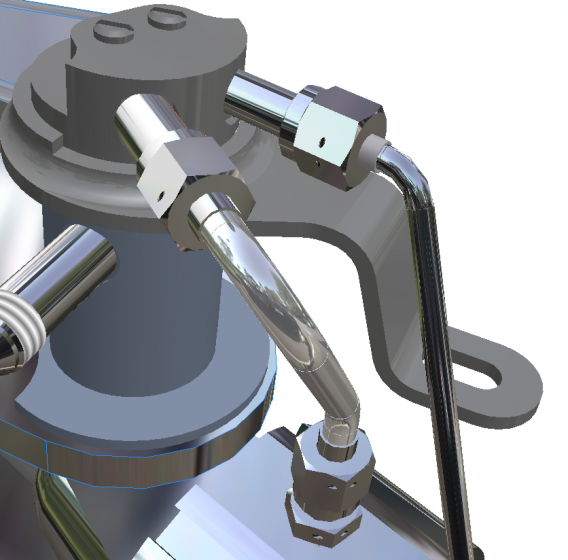

• Соединения с врезающимся кольцом.
• Соединения с зажимным и упорным кольцом.
• Соединения с коническим ниппелем.
• Соединения с шаровым ниппелем.
• Соединения с развальцовкой.
• Соединения с цилиндрической резьбой.

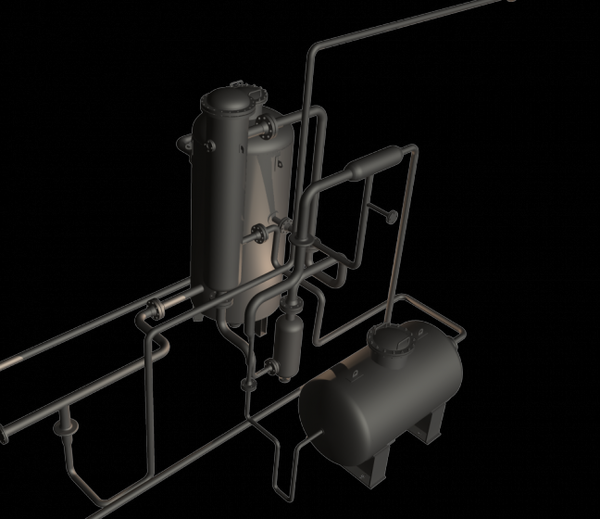

• Сварные трубопроводы.
• Прокладка трассы.
• Выбор арматуры.
• Инструменты для ручной и автоматической сборки трубопроводов.

• Расчет цилиндрических обечаек.
• Расчет конических обечаек.
• Расчет эллиптических днищ.
• Расчет полусферических днищ.
• Расчет торосферических днищ.
• Расчет плоских круглых днищ и крышек.

Что нового в MechaniCS Оборудование 2023?

Реализована поддержка платформ AutoCAD 2022, AutoCAD 2023, Inventor 2022, Inventor 2023.

База материалов с элементами из общей базы

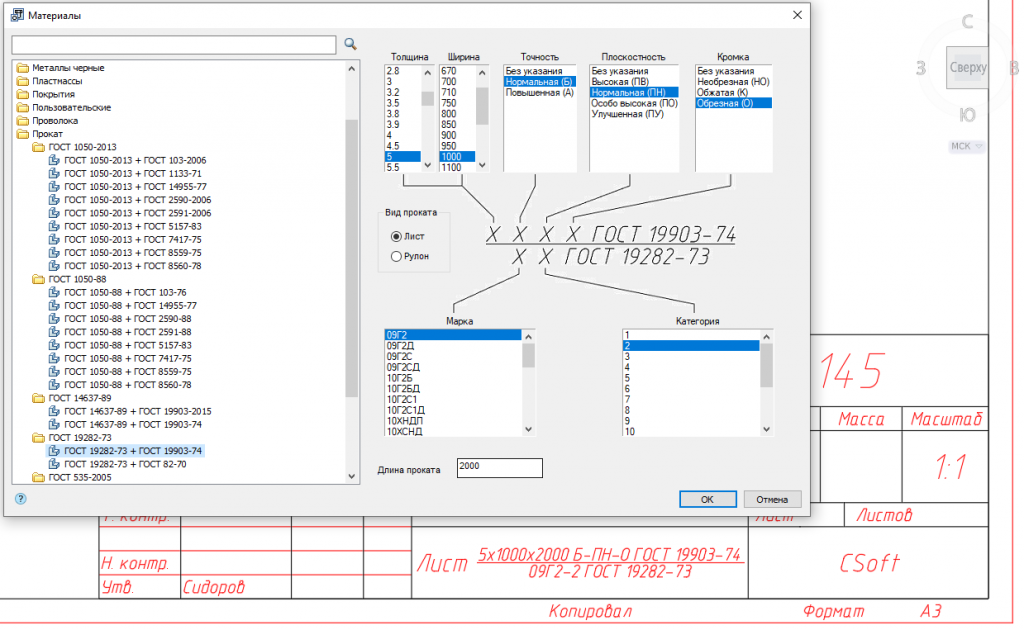

Рис. 10. Более сложные материалы в базе

В связи с переходом на новую систему управления базами данных и с учетом пожеланий, полученных от пользователей, новая база материалов теперь включает элементы из общей базы объектов MechaniCS.

По сравнению с прежней базой материалов появились следующие улучшения:

• в базе доступны более сложные и разнообразные материалы на основе стандартов;
• появилась возможность формировать обозначения материалов в несколько строк;
• поддерживается создание пользовательских материалов.

Доработка функционала спецификаций

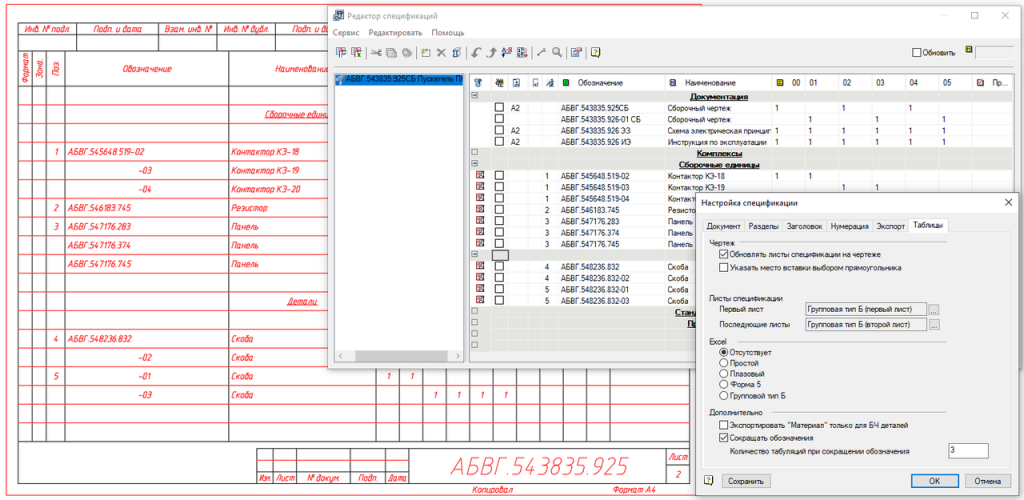

Рис. 11. Сокращение обозначений в спецификации

Проработано автоматическое сокращение обозначений групповых спецификаций. В диалоге Настройка спецификации на вкладке Таблицы появился управляющий элемент Сокращать обозначения. Если этот элемент включен, в спецификации происходит автоматическое сокращение всех обозначений и все номера исполнений автоматически выставляются на заданное пользователем количество табуляций, выравниваясь относительно друг друга.
Добавлена дополнительная сортировка в спецификации для случая, когда в групповой спецификации используются в одной и той же сборке несколько исполнений какой-либо детали или сборки.

Винты с накатанной головкой работают в соединении как установочные

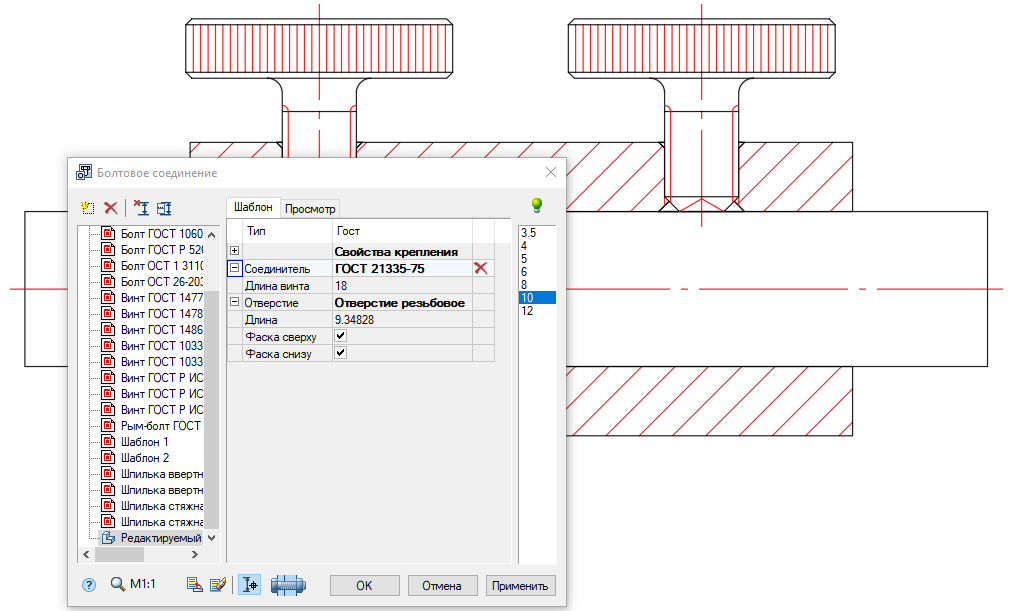

Рис. 12. Винты с накатанной головкой

Доработана логика поведения винтов с накатанной головкой в болтовом соединении. Теперь все винты с накатанной головкой ГОСТ 213ХХ-75 работают как установочные:

• винты с плоским, засверленным и со сферическим концом устанавливаются в соответствующие резьбовые отверстия;
• винты с цилиндрическим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 1;
• винты с коническим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 3;
• винты со ступенчатым концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 2.

Таким образом, формируются соединения этих винтов для пакетов деталей произвольной толщины, при этом программа помогает выбрать диаметр винта и его длину (отсеивая параметры, недопустимые для выбранной толщины пакета).

Новые возможности текста на чертеже

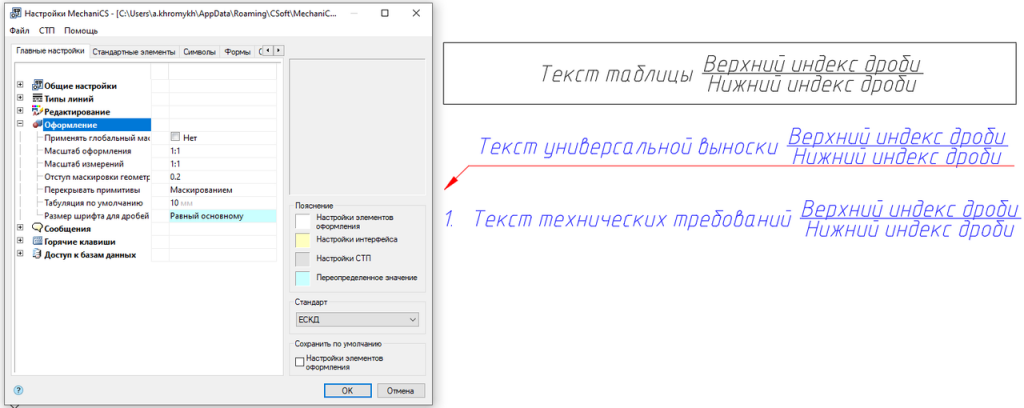

Рис. 13. Размер индексов

В тексте технических требований и технических характеристик появилась возможность создания ненумерованных списков, которые начинаются с «точек» или «черточек».

В главных настройках спецификации появилась настройка Размер шрифта для дробей, позволяющая переключать варианты отображения дробей. В соответствии с ГОСТ 2.304−81. Шрифты чертежные есть два варианта отображения:

• с индексами на одну ступень меньшими, чем размер шрифта основной величины, к которой они приписываются;
• с индексами, размер которых одинаков с размером шрифта основной величины.

Ранее был доступен только первый вариант отображения.

Другие изменения

• Добавлена возможность создания осевых линий окружностей, центры которых находятся на одной прямой, а также возможность построения осей для одиночных дуг.
• В шрифт добавлены символы «Не равно» и «Тождественно».
• Убран пробел между значением и допуском размера.
• При расчете пружин добавлено дополнительное условие для отсеивания лишних типоразмеров.
