nanoCAD СПДС 20.1
![]() |
|
Программа nanoCAD СПДС предназначена для оформления проектно-конструкторской документации в соответствии со стандартами СПДС, обеспечивая высокую скорость работы и автоматизацию рутинных операций по оформлению чертежей благодаря применению интеллектуальных параметрических объектов.
Стандарт как он есть
Главная задача nanoCAD СПДС — быстро и точно оформлять проектно-конструкторскую документацию по общетехническим требованиям нормативных документов, применяемых в строительной отрасли. Планы, фасады, разрезы, сечения, виды, узлы и другие типовые чертежи выполняются «на лету» с помощью удобных, простых в применении инструментов, создающих динамические «умные чертежи».
«Умные» элементы проектирования
Интеллектуальные объекты в nanoCAD СПДС слаженно взаимодействуют друг с другом и легко редактируются. Каждый из них является самостоятельной единицей со своей поведенческой функцией: их можно не просто сдвигать, поворачивать, масштабировать и менять их геометрию, но и с помощью мыши «цеплять» к другим объектам за специализированные ручки, объединяя в связанные параметрические 2D модели.
Уникальные электронные таблицы для любых отчетов
В nanoCAD СПДС добавлены электронные таблицы, обладающие таким же базовым функционалам, что и профессиональные табличные редакторы типа Microsoft Excel и LibreOffice Calc. Это позволяет эффективно создавать и править отчеты и спецификации любой сложности без привлечения сторонних программ. Также к вашим услугам обширная библиотека типовых таблиц и поддержка форматов TBL, DAT, MDB, XLS/XLSX, CSV, ACCDB, TXT, XML, SXC и ODS. Благодаря этому в nanoCAD СПДС можно без особого труда и быстро разработать все необходимую документацию «с нуля».
Готовые объекты, чтобы не изобретать велосипед

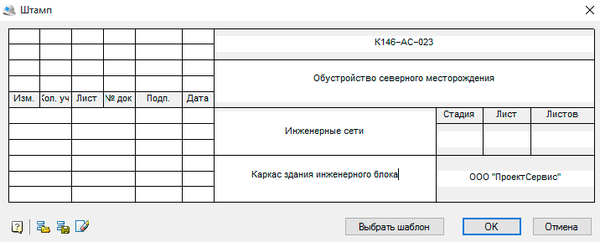

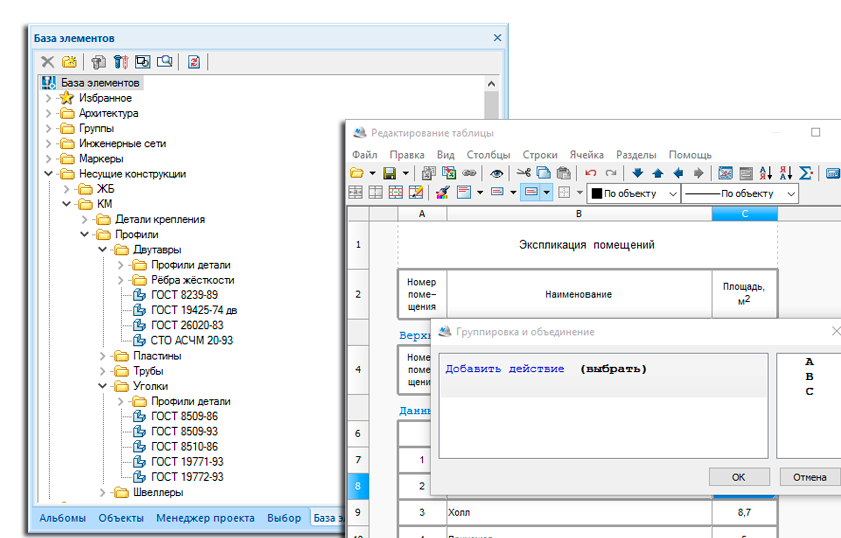

С помощью готовой базы объектов в формате Microsoft Access и удобного Менеджера объектов вы сможете быстро формировать компоненты и узлы, просто перетаскивая их составные элементы на чертеж. В библиотеке найдется все, что нужно для эффективной работы: шаблоны штампов, таблиц и форматок листов, элементы железобетонных и металлических конструкций, а также детали крепления, фундаментов и свай. Каждый библиотечный объект выполнен точно по ГОСТам, так что проблем с оформлением точно не будет.
Автоматизированные таблицы с привязкой к данным чертежа
nanoCAD СПДС предлагает мощные средства создания и редактирования таблиц и текста. В библиотеке уже есть готовые шаблоны для всех часто используемых табличных форм, спецификаций, ведомостей, экспликаций и форматок чертежей. Если подходящих шаблонов не нашлось, во встроенном табличном редакторе можно легко создать собственные.

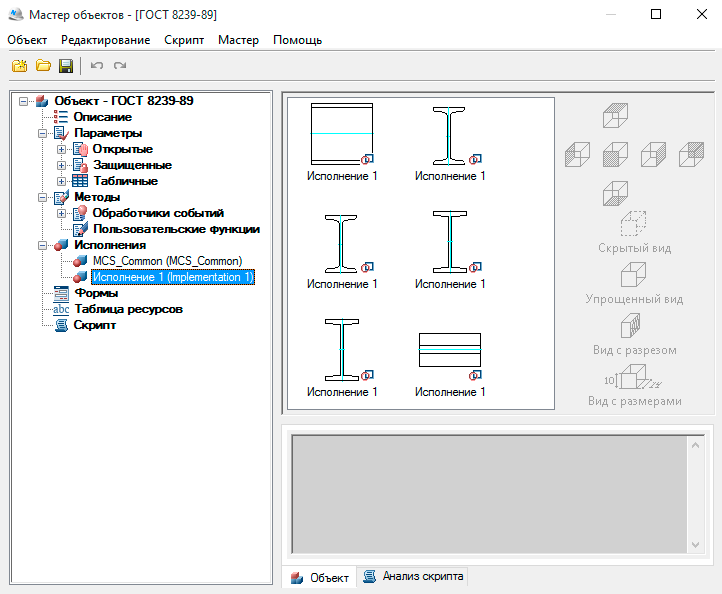

База параметрических объектов
Благодаря готовой базе объектов в формате Microsoft Access и удобному Менеджеру объектов вы сможете быстро создавать и редактировать чертежи, просто перетаскивая мышью нужные составные элементы. Все библиотечные объекты соответствуют ГОСТам и легко редактируются, что значительно ускоряет и облегчает работу проектировщика.
Каждый параметрический элемент содержит свой набор типовых размеров, представлений на чертеже и правил взаимодействия с другими элементами в группе.
Использование программы в составе средств комплексной автоматизации

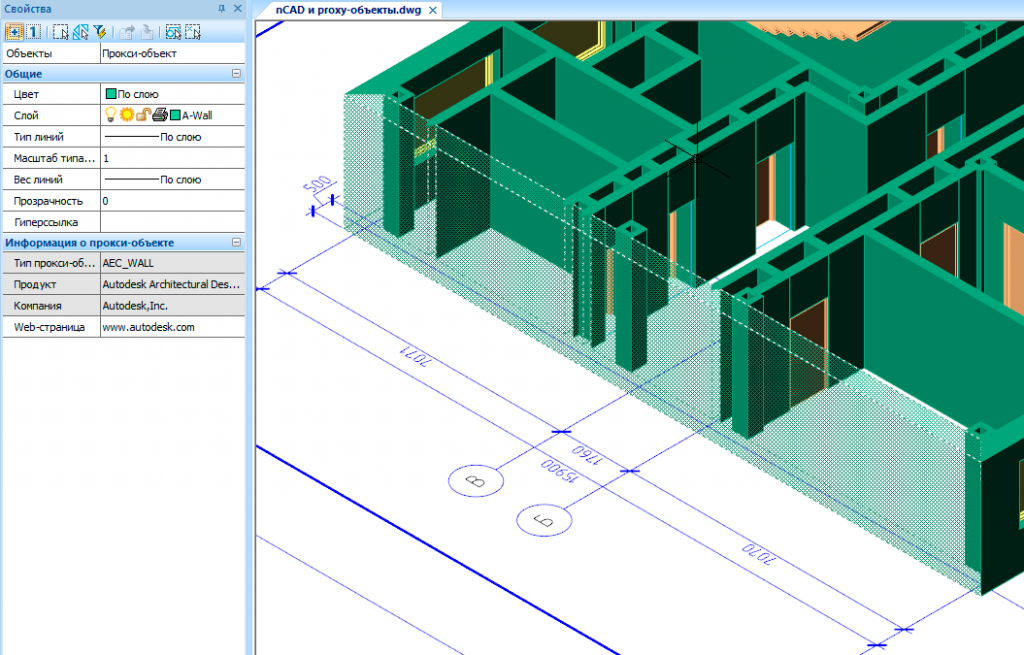

Благодаря полной поддержке формата DWG система nanoCAD СПДС может сохранять все параметры и метаданные объектов на чертежах прямо внутри DWG-файлов. Это позволяет быстро и без потерь обмениваться данными с архитектурно-строительными программными решениями, а также организовать единую технологическую цепочку при проектировании.
Главная задача nanoCAD СПДС — быстро и точно оформлять проектно-конструкторскую документацию по общетехническим требованиям нормативных документов, применяемых в строительной отрасли. Планы, фасады, разрезы, сечения, виды, узлы и другие типовые чертежи выполняются «на лету» с помощью удобных, простых в применении инструментов, создающих динамические «умные чертежи».
«Умные» элементы проектирования
Интеллектуальные объекты в nanoCAD СПДС слаженно взаимодействуют друг с другом и легко редактируются. Каждый из них является самостоятельной единицей со своей поведенческой функцией: их можно не просто сдвигать, поворачивать, масштабировать и менять их геометрию, но и с помощью мыши «цеплять» к другим объектам за специализированные ручки, объединяя в связанные параметрические 2D модели.
Уникальные электронные таблицы для любых отчетов
В nanoCAD СПДС добавлены электронные таблицы, обладающие таким же базовым функционалам, что и профессиональные табличные редакторы типа Microsoft Excel и LibreOffice Calc. Это позволяет эффективно создавать и править отчеты и спецификации любой сложности без привлечения сторонних программ. Также к вашим услугам обширная библиотека типовых таблиц и поддержка форматов TBL, DAT, MDB, XLS/XLSX, CSV, ACCDB, TXT, XML, SXC и ODS. Благодаря этому в nanoCAD СПДС можно без особого труда и быстро разработать все необходимую документацию «с нуля».
Готовые объекты, чтобы не изобретать велосипед
С помощью готовой базы объектов в формате Microsoft Access и удобного Менеджера объектов вы сможете быстро формировать компоненты и узлы, просто перетаскивая их составные элементы на чертеж. В библиотеке найдется все, что нужно для эффективной работы: шаблоны штампов, таблиц и форматок листов, элементы железобетонных и металлических конструкций, а также детали крепления, фундаментов и свай. Каждый библиотечный объект выполнен точно по ГОСТам, так что проблем с оформлением точно не будет.
Автоматизированные таблицы с привязкой к данным чертежа
nanoCAD СПДС предлагает мощные средства создания и редактирования таблиц и текста. В библиотеке уже есть готовые шаблоны для всех часто используемых табличных форм, спецификаций, ведомостей, экспликаций и форматок чертежей. Если подходящих шаблонов не нашлось, во встроенном табличном редакторе можно легко создать собственные.
База параметрических объектов
Благодаря готовой базе объектов в формате Microsoft Access и удобному Менеджеру объектов вы сможете быстро создавать и редактировать чертежи, просто перетаскивая мышью нужные составные элементы. Все библиотечные объекты соответствуют ГОСТам и легко редактируются, что значительно ускоряет и облегчает работу проектировщика.
Каждый параметрический элемент содержит свой набор типовых размеров, представлений на чертеже и правил взаимодействия с другими элементами в группе.
Использование программы в составе средств комплексной автоматизации
Благодаря полной поддержке формата DWG система nanoCAD СПДС может сохранять все параметры и метаданные объектов на чертежах прямо внутри DWG-файлов. Это позволяет быстро и без потерь обмениваться данными с архитектурно-строительными программными решениями, а также организовать единую технологическую цепочку при проектировании.
Автоматизированные таблицы с привязкой к данным чертежа

База параметрических объектов
Каждый параметрический элемент содержит свой набор типовых размеров, представлений на чертеже и правил взаимодействия с другими элементами в группе.



Почему nanoCAD СПДС?
Строгое соответствие СПДС
Качественная документация без лишних формальностей.

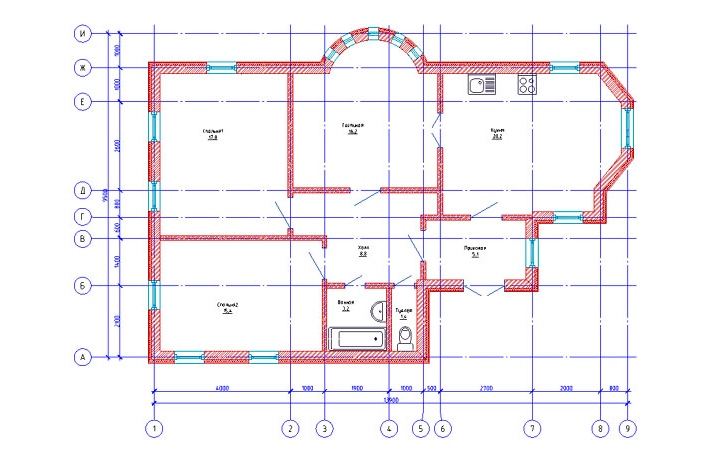

Поэтажные планы
- линейные и дуговые сегменты при построении стен;
- шаблоны стен с настройкой геометрии элементов, толщины и состава материалов, типов штриховки, очередности и приоритета слоев и т.д.;
- инструменты редактирования стен;
- вставку оконных и дверных проемов из базы данных;

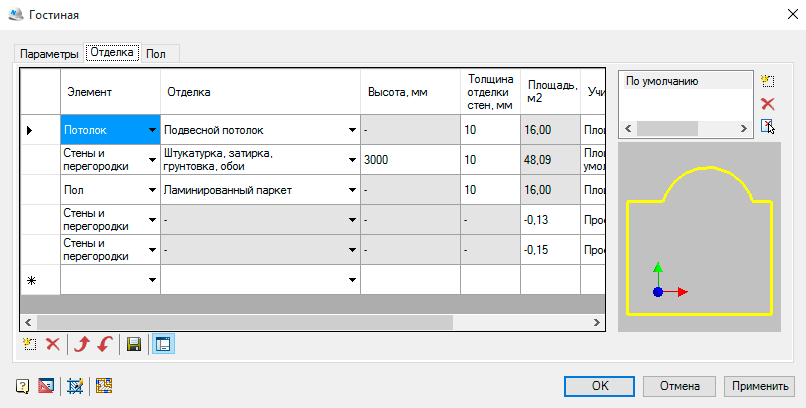

- разметку помещений на плане, описание помещения и способа его отделки;
- создание экспликации помещения и ведомости отделки помещения;
- добавление объектов интерьера.


Масштабирование объектов СПДС
Утилиты оформления
- создавать пользовательскую штриховку для закрашивания областей на чертеже;
- копировать и упорядочивать объекты и массивы объектов на чертеже;
- настраивать раскладку кафельной плитки;
- копировать узлы из основного изображения с сохранением масштаба;
- задавать концевые маркеры (арматурные обозначения и стрелки) на отрезках прямых;
- указывать диапазон распределения;
- заливать отверстия по секторам с отрисовкой осей;
- рисовать оси для симметричных объектов любой сложности;
- выполнять расчет балки и определять геометрические характеристики любого замкнутого контура.

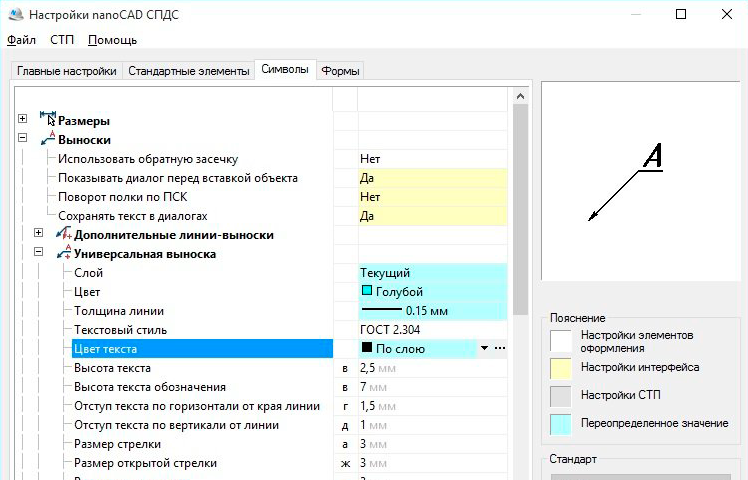

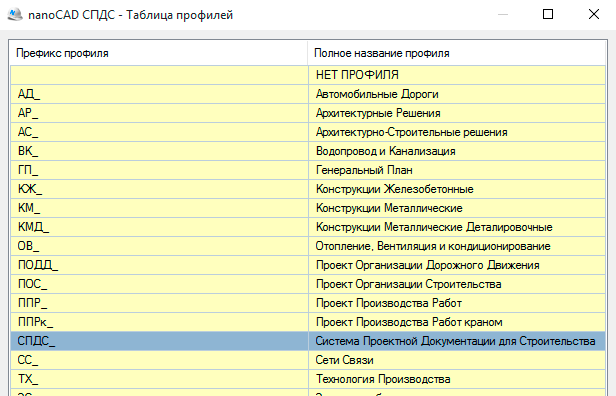

Корпоративные настройки


Использование программы в составе средств комплексной автоматизации

Что нового в nanoCAD СПДС 20.1?
Работа с IFC
Оптимизация быстродействия работы с IFC-файлами.
Оптимизация быстродействия работы с IFC-файлами.
Оформление
- Команды Обрыв и Разрыв теперь скрывают под собой штриховки и контуры помещений.

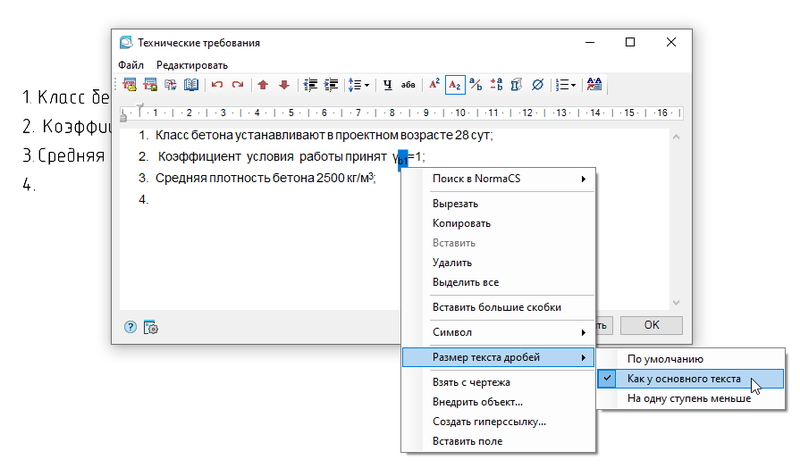

- В текстах СПДС реализована настройка размера шрифта для дробей и индексов. Выделите дробь или индекс, вызовите контекстное меню, настройте параметр Размер текста дробей.

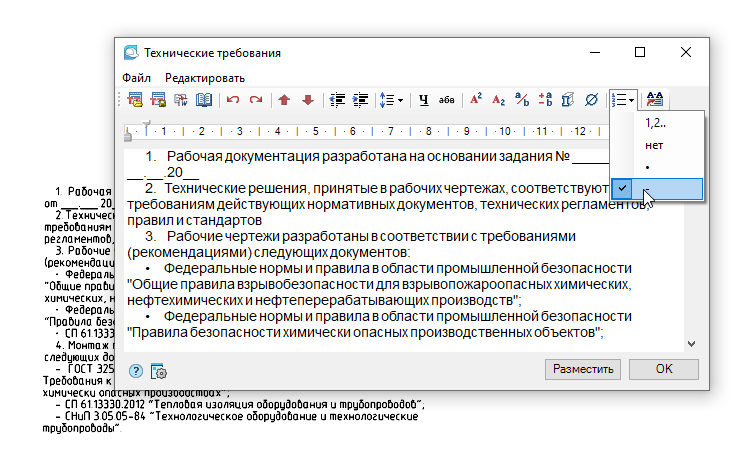

- В технических требованиях и технических характеристиках появились новые опции нумерации. Оформить список можно с помощью нумерации, маркеров «дефис», «точка».

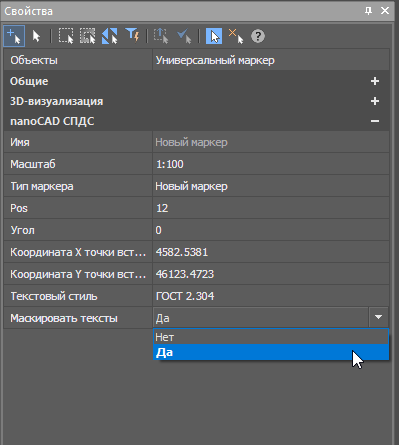

- В свойство универсального маркера добавлена регулировка настройки Маскировать тексты. В положении «Да» текст маркера будет перекрывать примитивы.

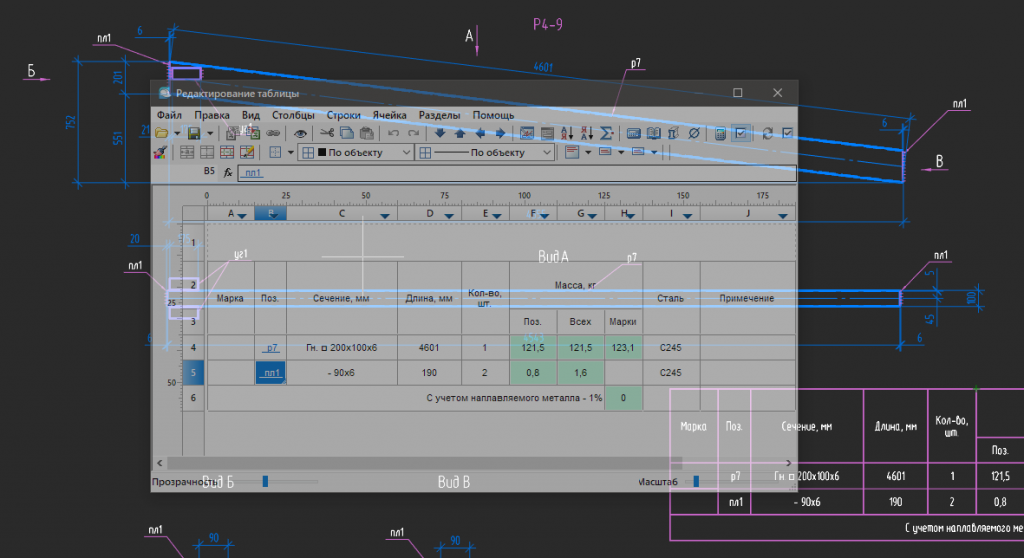

Редактор таблиц

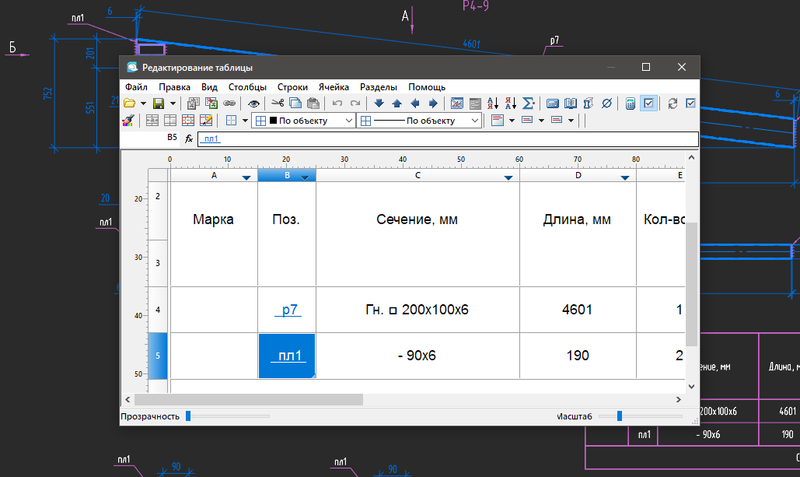

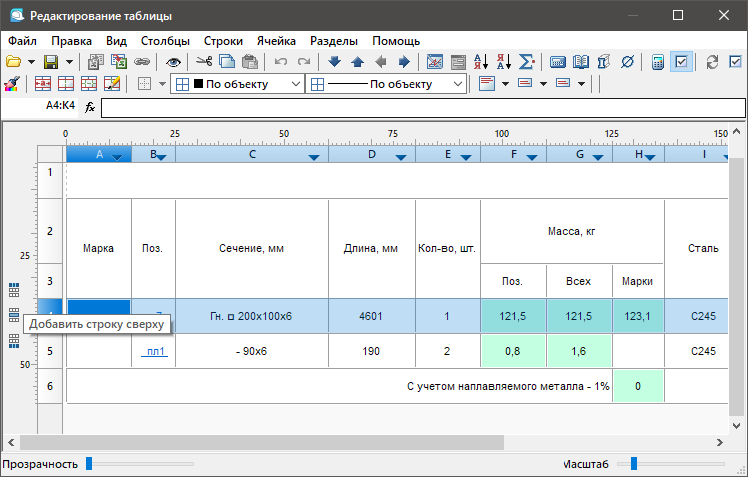

- Разработан бегунок регулирования прозрачности. Изменение «плотности» окна редактирования таблиц позволяет, не выходя из редактора таблиц, «проникнуть» в рабочее поле и увидеть необходимую информацию.

- Появился бегунок масштаба отображения, позволяющий увеличивать или уменьшать таблицу внутри редактора.

- При выделении столбца или строки появляются контекстные кнопки:
- добавить или вставить строки/столбцы;
- удалить выбранные строки/столбцы.

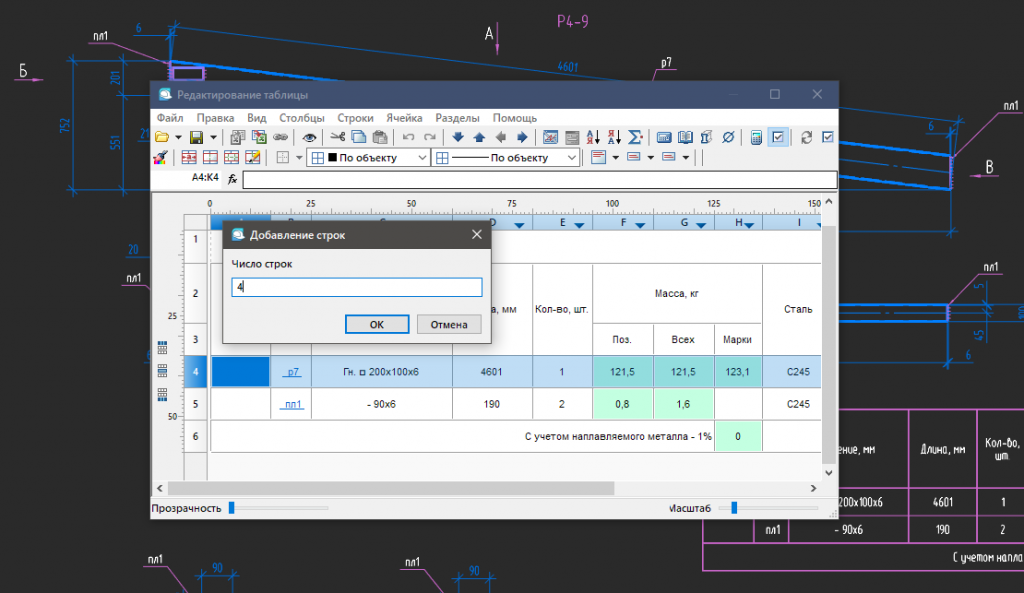

- При вставке или добавлении строки/столбца появляется диалоговое окно, в котором можно задать количество вставляемых строк/ столбцов.

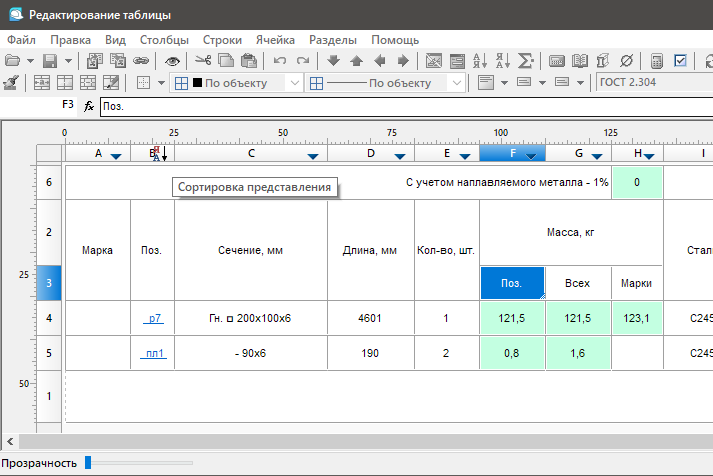

- Добавлена возможность сортировки информации в столбце. Кнопка работает в трех режимах: нет, по возрастанию, по убыванию. Строки сортируются совместно со столбцом.

- В построителе выражений появились новые управляющие функции.
Функции оформления ячеек:
- ctlSetCellTextColor— изменяет цвет текста в ячейке. Возвращает пустое значение. Аналог SetColor;
- ctlSetCellFillColor— изменяет цвет заливки в ячейке. Возвращает пустое значение. Заливка отображается на чертеже;
- ctlSetRowHeight— изменяет высоту текущей строки. Возвращает пустое значение. Аналог SetHeight;
- ctlSetColumnWidth— изменяет ширину текущей колонки. Возвращает пустое значение.
- Функции работы со строками позволяют разбить единую строку на подстроки, «извлечь» часть информации:
- subSplit— разделяет строку, заданную аргументом arg1, на подстроки с помощью разделителя, заданного аргументом arg2. Возвращает подстроку по индексу, заданному аргументом arg3;
- subString— со строки, заданной аргументом arg1, возвращает подстроку с позиции, заданной аргументом arg2, с длиной, заданной аргументом arg3;
- subLeft— со строки, заданной аргументом arg1, возвращает подстроку слева с длиной, заданной аргументом arg2;
- subRight— со строки, заданной аргументом arg1, возвращает подстроку справа с длиной, заданной аргументом arg2.
- Функция ctlSetValue позволяет перенести данные из ячейки nano-таблицы в свойство объекта.

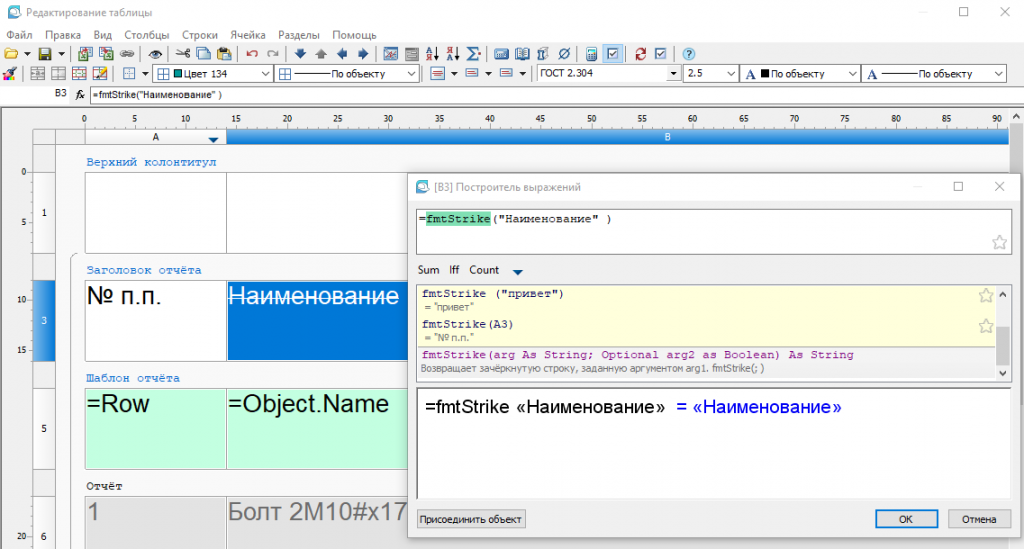

- Поддерживается зачеркивание текста в таблицах. Текст можно отобразить зачеркнутым с помощью выражения fmtStrike.

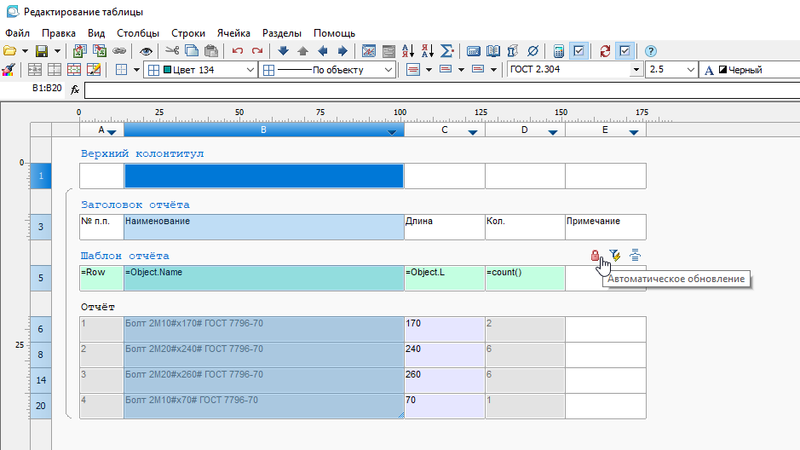

- Существует возможность включения/отключения автоматического обновления отчетов. При включенной кнопке все изменения в чертеже автоматически заносятся в отчет.

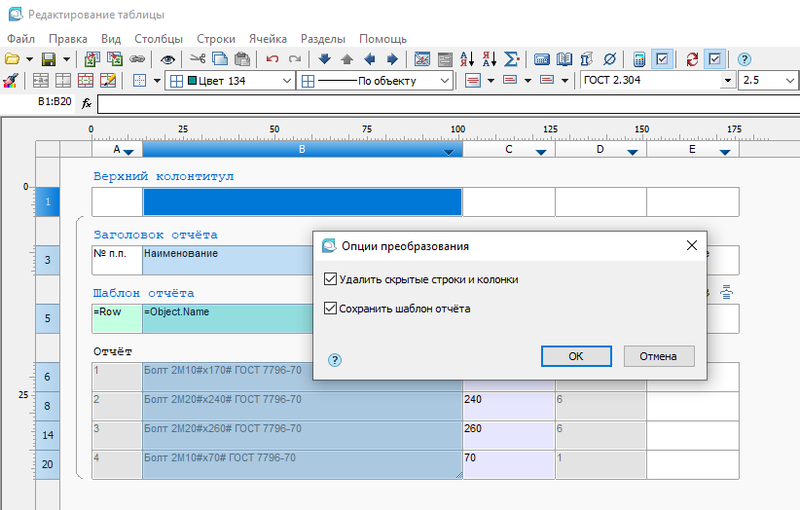

- Настройка параметров «Преобразовать в данные». При преобразовании отчета в данные стала возможной регулировка скрытых строк отчета и строки шаблона отчета.

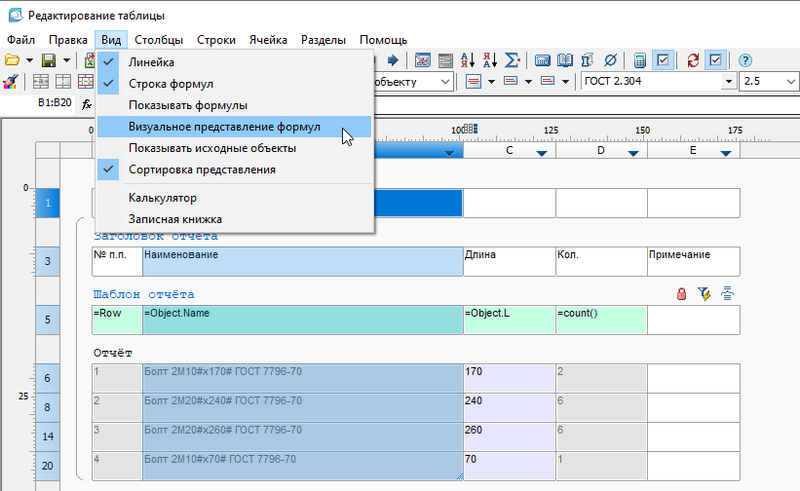

- В меню Вид добавлена новая опция Визуальное представление формул.

База данных
В базе объектов СПДС появились шестигранные гайки по следующим ГОСТам:
В базе объектов СПДС появились шестигранные гайки по следующим ГОСТам:
- ГОСТ ISO 4032−2014 Гайки шестигранные нормальные (тип 1). Классы точности А и В;
- ГОСТ ISO 8673−2014 Гайки шестигранные нормальные (тип 1) с мелким шагом резьбы. Классы точности А и В;
- ГОСТ ISO 4035−2014 Гайки шестигранные низкие с фаской (тип 0). Классы точности А и В;
- ГОСТ ISO 4036−2014 Гайки шестигранные низкие без фаски (тип 0). Класс точности В;
- ГОСТ ISO 8675−2014 Гайки шестигранные низкие с фаской (тип 0) с мелким шагом резьбы. Классы точности А и В;
- ГОСТ ISO 4034−2014 Гайки шестигранные нормальные (тип 1). Класс точности С.
