nanoCAD Механика 20.1
![]() |
|
nanoCAD Механика — универсальная двумерная графическая система, предназначенная для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, выполнения инженерного анализа, расчета размерных цепей.
Система nanoCAD Механика предназначена для проектирования изделий авиастроения, автомобилестроения, судостроения, приборостроения, нефтегазовой промышленности и других отраслей машиностроения.
Является удобным инструментом оформления конструкторской и технологической документации в соответствии с ЕСКД и ЕСТД.
Легко осваиваемый, интуитивно-понятный интерфейс, а так же, возможность проектирования по ГОСТ и основным зарубежным стандартам, c прямой поддержкой формата DWG, дает программному продукту nanoCAD Механика конкурентное преимущество в сравнении с западными аналогами.
Возможности модулей 2D параметризации и 3D моделирования, а так же база интеллектуальных параметрических объектов, наиболее часто используемых в машиностроительном проектировании, позволяют по праву считать решение nanoCAD Механика САПР среднего уровня, и составлять серьёзную конкуренцию системам своего класса.
nanoCAD Механика базируется на платформе nanoCAD и поддерживает все ключевые инструменты для создания двумерных чертежей и документации в форматах DWG, DXF и DWT.
Является удобным инструментом оформления конструкторской и технологической документации в соответствии с ЕСКД и ЕСТД.
Легко осваиваемый, интуитивно-понятный интерфейс, а так же, возможность проектирования по ГОСТ и основным зарубежным стандартам, c прямой поддержкой формата DWG, дает программному продукту nanoCAD Механика конкурентное преимущество в сравнении с западными аналогами.
Возможности модулей 2D параметризации и 3D моделирования, а так же база интеллектуальных параметрических объектов, наиболее часто используемых в машиностроительном проектировании, позволяют по праву считать решение nanoCAD Механика САПР среднего уровня, и составлять серьёзную конкуренцию системам своего класса.
nanoCAD Механика базируется на платформе nanoCAD и поддерживает все ключевые инструменты для создания двумерных чертежей и документации в форматах DWG, DXF и DWT.
Строгое соответствие стандартам ЕСКД
Система nanoCAD Механика открывает массу возможностей для автоматизации проектно-конструкторских работ в машиностроении. Он обладает обширной функциональностью для проектирования, выполнения инженерных и некоторых технологических расчетов, а также оформления плоских чертежей строго по требованиям ЕСКД.

Ядро системы
- Обновленная платформа nanoCAD Plus 8.5;
- Независимое Windows-приложение;
- Простой и привычный интерфейс;
- Классический набор команд, необходимый для качественной подготовки проектной документации.

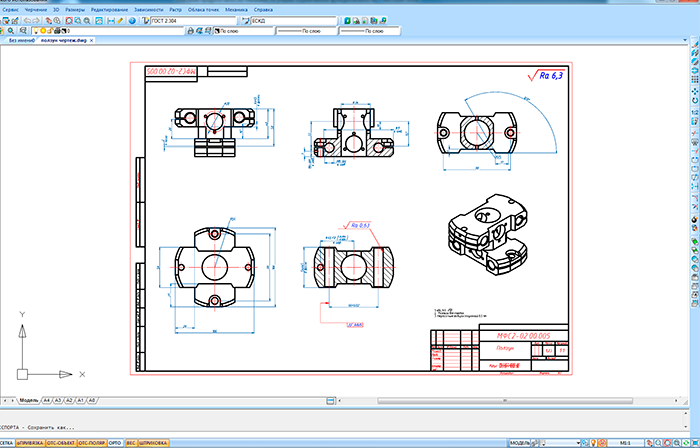

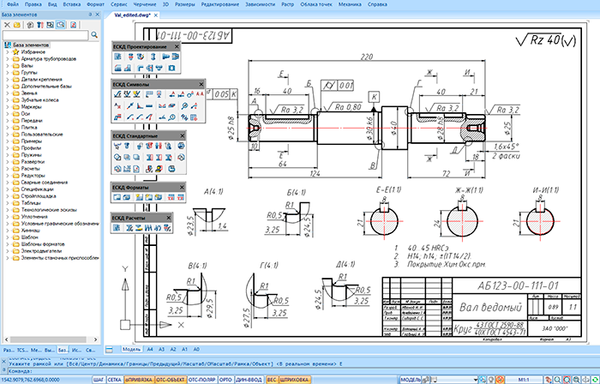

Оформление проекций чертежей по ЕСКД
- Установленные шрифты и типы линий по ГОСТ;
- Предустановленный размерный стиль ЕСКД;.
- Поля допусков и предельные отклонения размеров, а также посадки по ЕСДП;.
- Форматы и штампы;

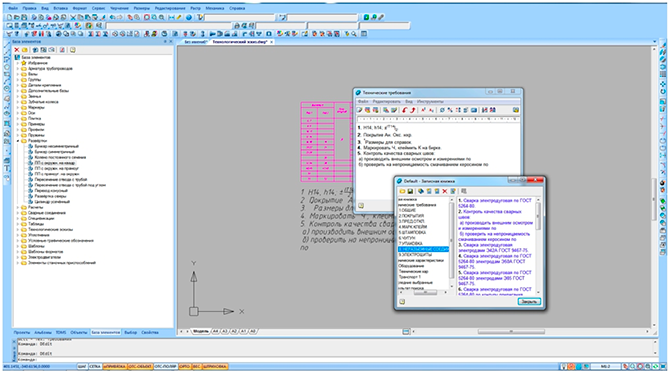

- Редактор технических требований и технических характеристик.
- Допуски формы и расположения поверхностей;
- Знаки шероховатости поверхностей;
- Виды, разрезы, сечения, обрывы и разрывы;
- Автоматическая сортировка буквенных обозначений элементов чертежа;
- Обозначение уклонов;

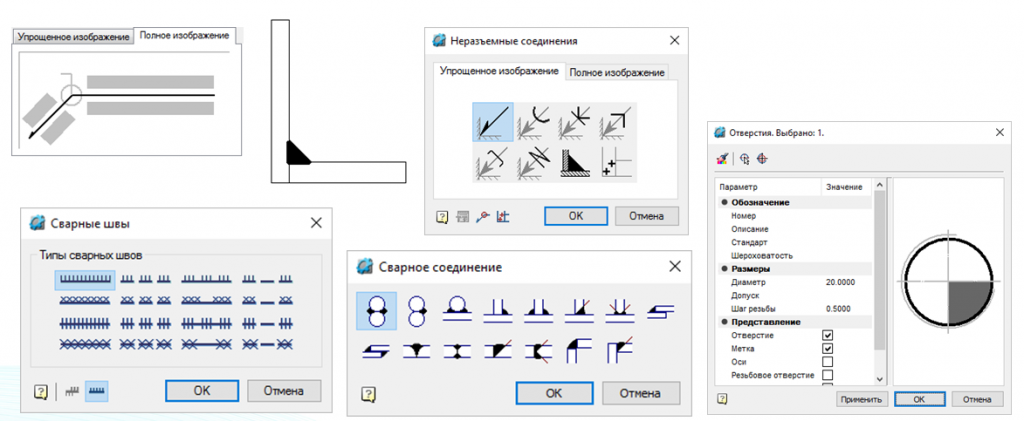

- Обозначение неразъемных соединений;
- Маркировка и клеймение;

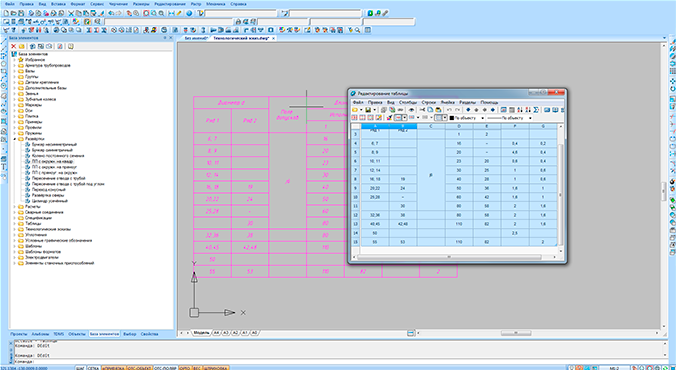

- Таблицы отверстий;
- Специальные массивы;
- Привязка обозначений в чертеже к соответствующим элементам технических требований;
- Создание табличных отчетов и автоматическое обновление таблиц, связанных с объектами чертежа.

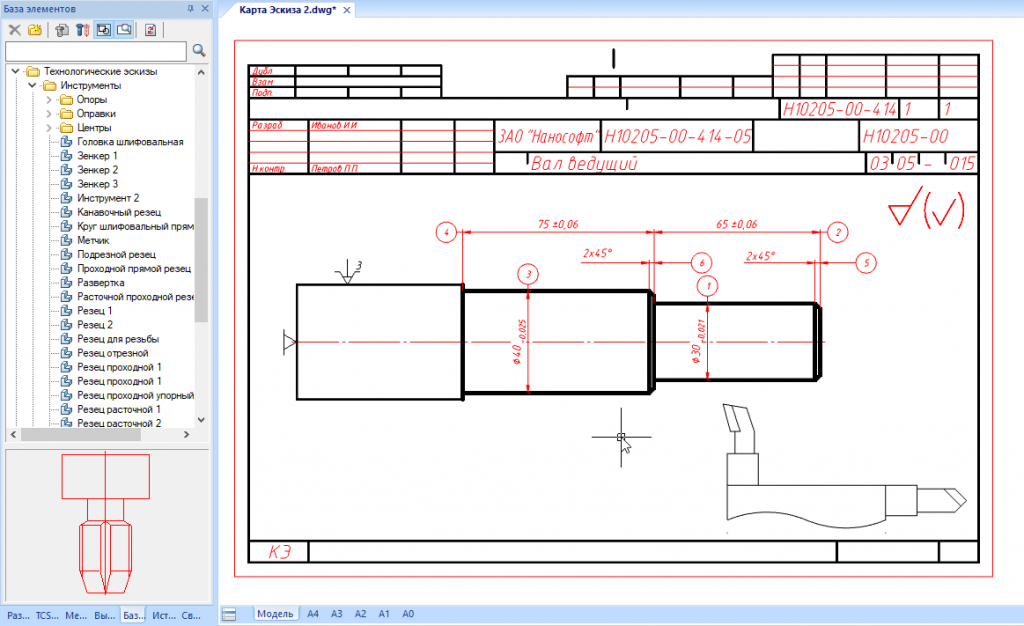

Оформление операционных эскизов в соответствии с ЕСТД
- Простановка технологических размеров;
- Обозначение опор, зажимов и установочных устройств;
- Отрисовка условных обозначений инструментальных наладок;
- Обозначение обрабатываемых поверхностей и контролируемых размеров.

Широкий спектр инструментов проектирования
- поддержка многолистовых чертежей;
- разнообразные способы и режимы построения графических примитивов и условных обозначений (в том числе ортогональное черчение, объектная привязка и др.);
- управление порядком отрисовки и наложения графических объектов;
- стандартные и пользовательские типы линий, виды штриховок и начертания шрифтов;
- многочисленные способы простановки размеров и технологических обозначений;
- автоподбор допусков и отклонений;
- автоматизированный нормоконтроль текстовых обозначений;
- быстрый доступ к типовым текстам и обозначениям;
- встроенный текстовый редактор с проверкой правописания;
- встроенный табличный редактор.

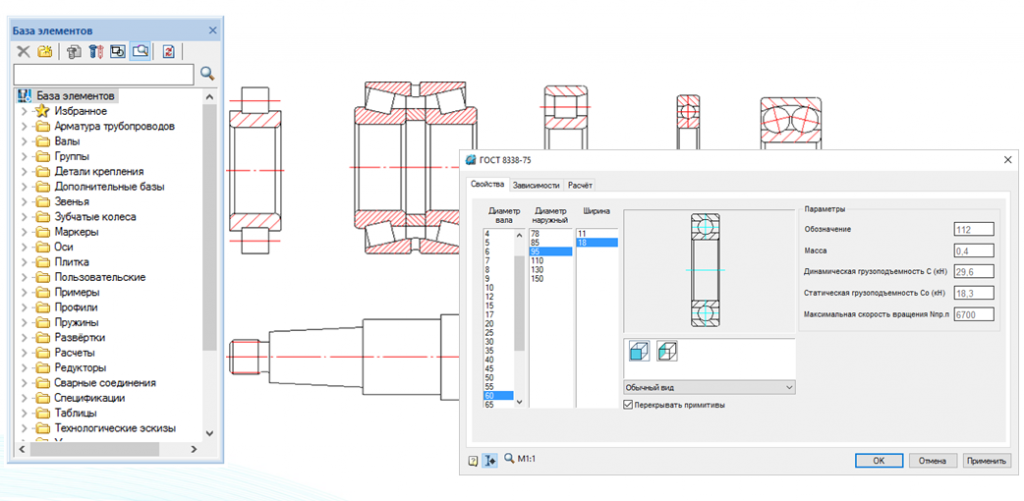

Библиотека стандартных и унифицированных элементов
- Детали крепления;
- Стандартные профили;
- Развертки;
- Условные графические обозначения элементов схем;
- Технологические эскизы;
- Элементы станочных приспособлений;

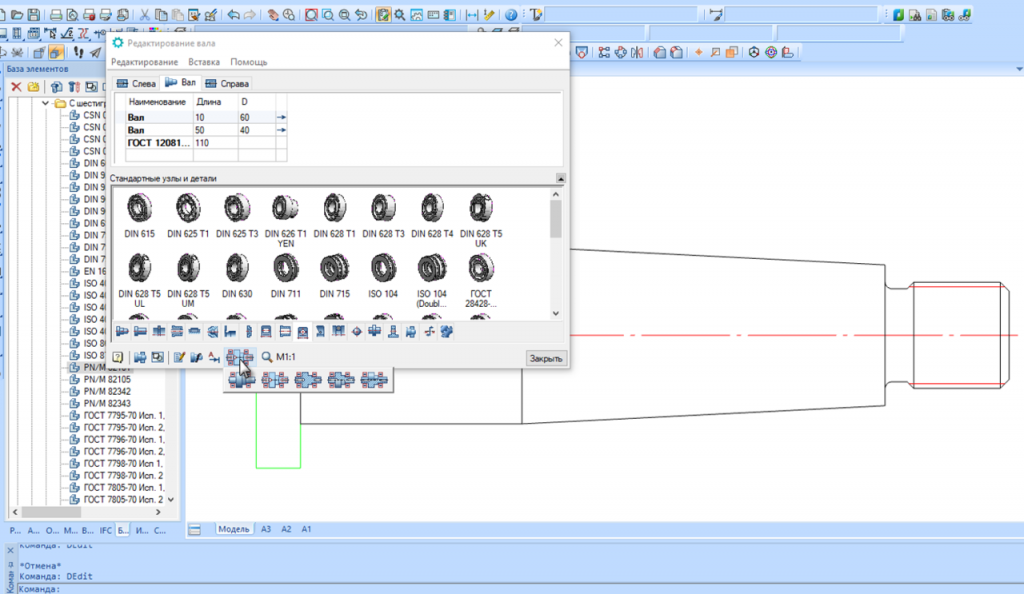

- Детали и узлы механических передач, подшипники, валы и муфты;

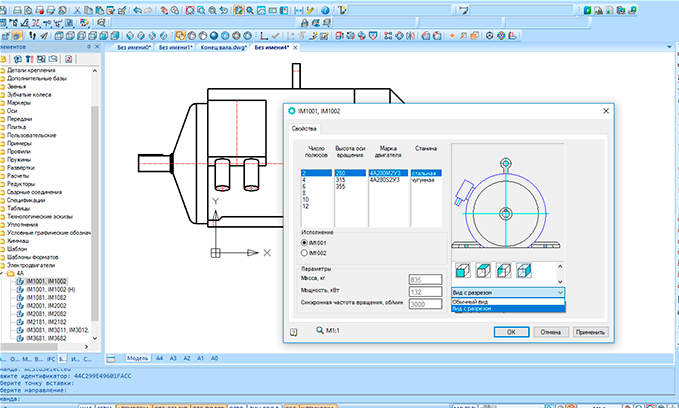

- Электродвигатели;
- Редукторы;
- Арматура трубопроводов по внутреннему и наружному конусу;
- Детали сосудов и аппаратов;
- Фильтр номенклатуры.



Параметризованная конструкторско-технологическая база элементов
Конструкторско-технологическая база содержит обширную коллекцию параметрических и объектно-зависимых элементов, в том числе и трехмерные.
При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Это мощный инструмент многовариантного проектирования, который гарантированно повысит качество проектирования.

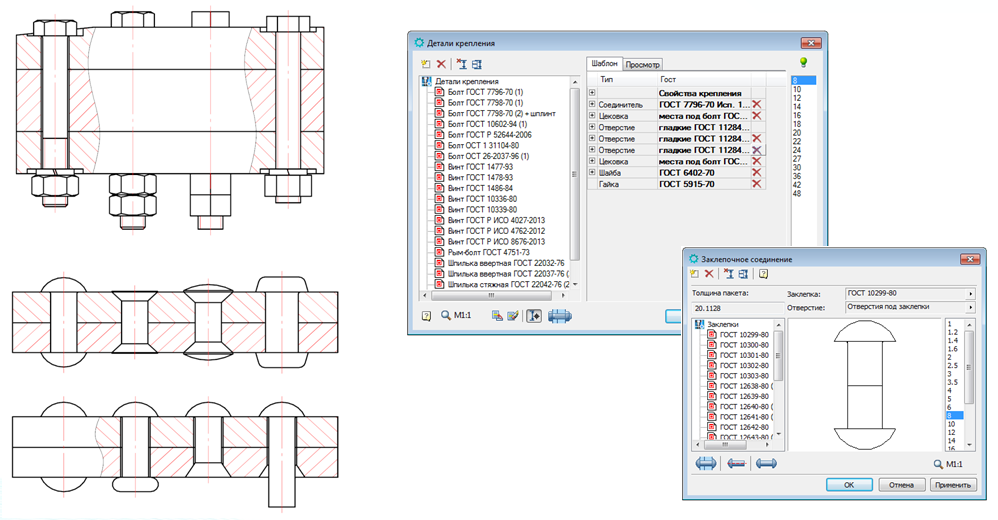

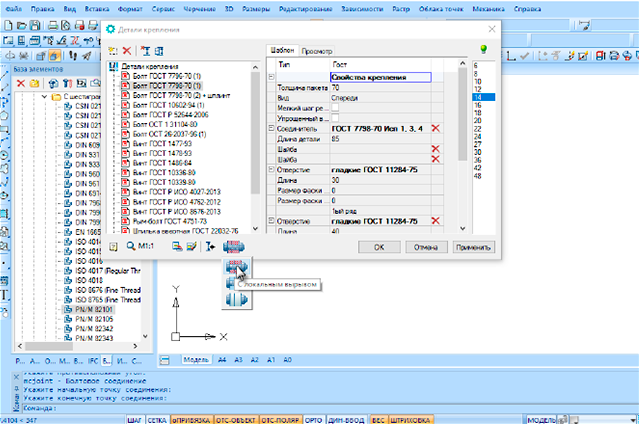

Проектирование болтовых и заклепочных соединений
- Соединение пакетов деталей произвольной толщины болтами, винтами и шпильками;
- Упрошенные виды крепежных деталей в соединении;
- Соединение пакетов деталей произвольной толщины заклепками обычной и повышенной точности, пустотелыми и полупустотелыми заклепками;
- Шаблоны болтовых и заклепочных соединений.

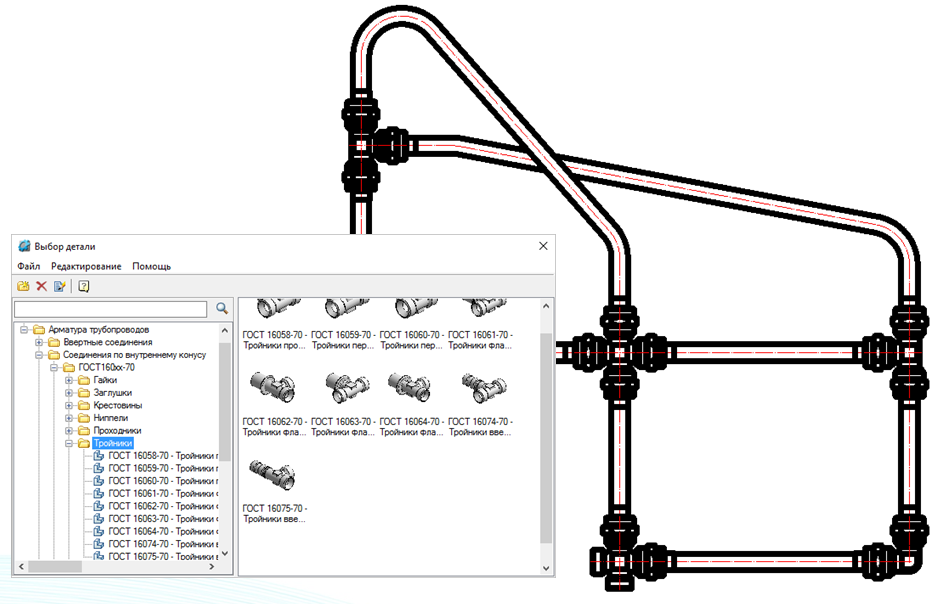

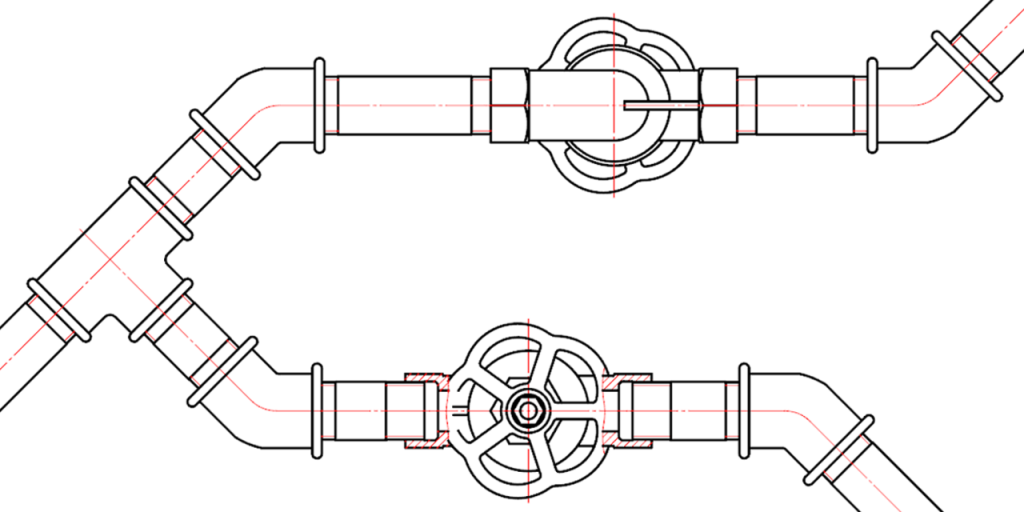

Проектирование трубопроводов
- Автоматическое соединение элементов арматуры трубопроводом;
- Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода;
- Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных;.
- Поддержка трубопроводов по наружному и по внутреннему конусу;
- Автоматическая врезка элементов арматуры в трубопроводы;.
- Фланцевые соединения.

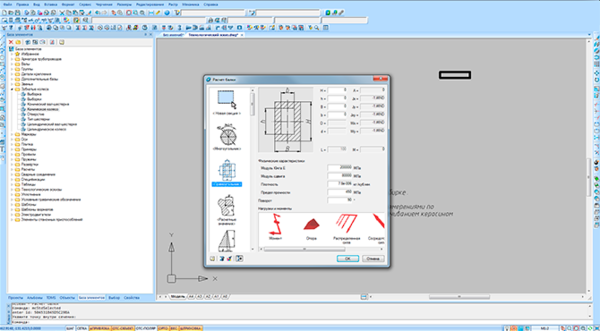

Расчеты
- Менеджер расчетов;

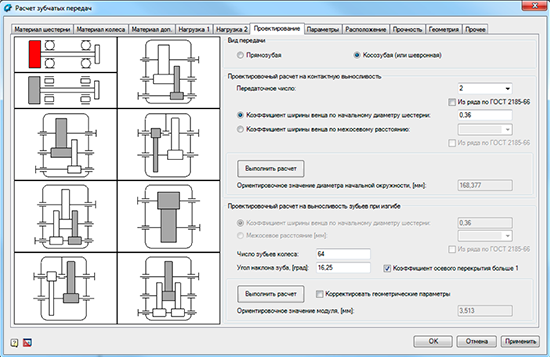

- Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений;
- Расчет и генерация пружин сжатия и растяжения;
- Получение документации по расчету со всеми формулами и ссылками на ГОСТ;
- Расчет геометрических характеристик сечения относительно произвольных осей;
- Проверочный расчет болтов по методике, изложенной в учебнике Н.Г. Куклина и Г. С. Куклиной «Детали машин»;
- Конструирование и расчет сечений (балок).

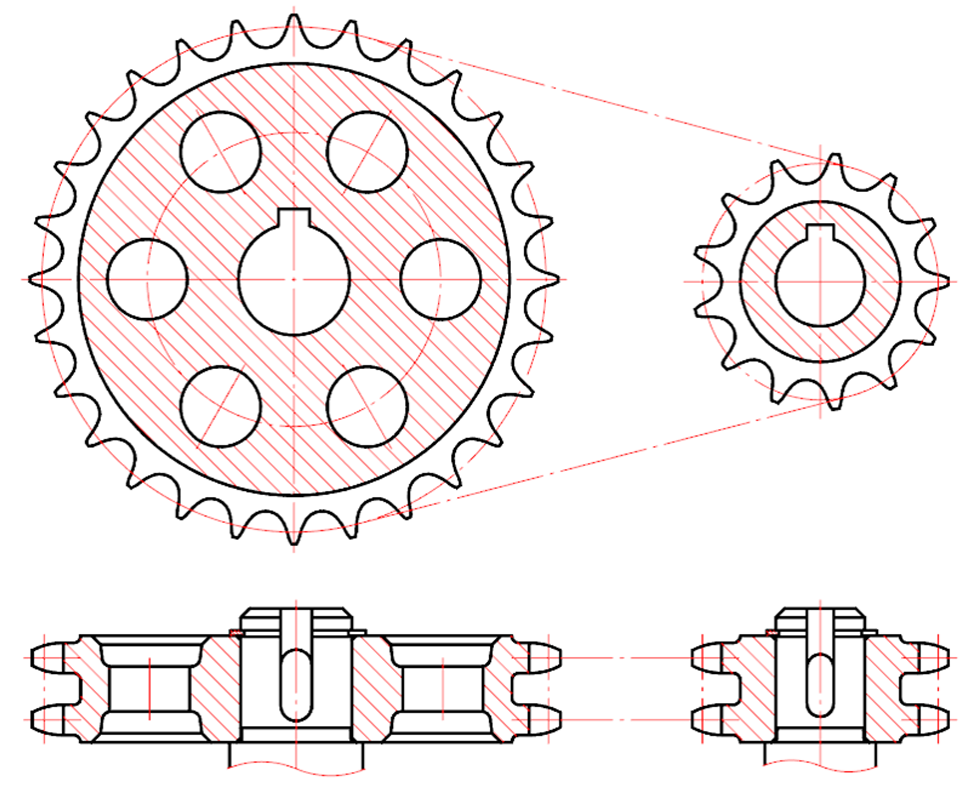

Проектирование зубчатых зацеплений и элементов передач
- Полное соответствие требованиям ГОСТ 21354–87 и ГОСТ 16532–70;
- При выборе материалов можно учитывать твердость, запас прочности, пределы выносливости, способ получения заготовки, упрочняющую обработку и другие важные параметры;
- Возможность задания широкого спектра нагрузок (постоянная, переменная, основная, реверсивная) позволяет проводить расчеты даже при срабатывании ограничений стандарта прочности;
- Попадание передачи в резонансную или закритическую зоны также учитывается.

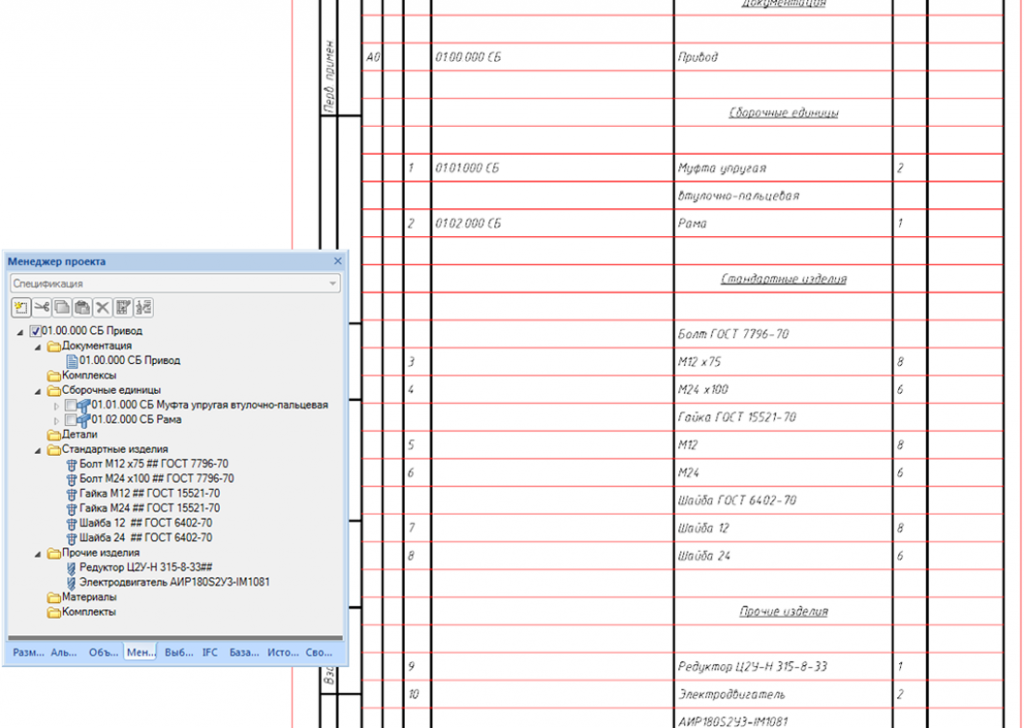

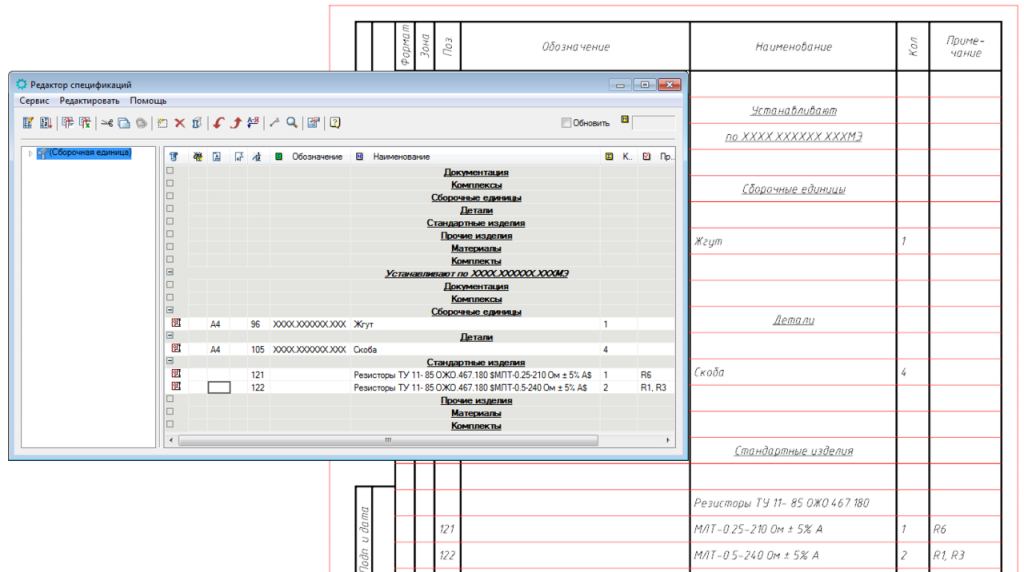

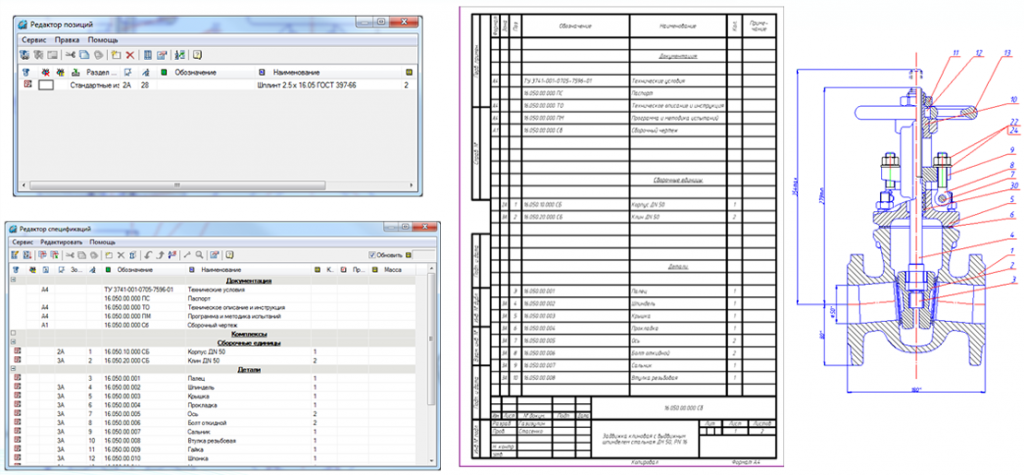

Оформление спецификаций
- Номера позиций спецификации;
- Автоматическое получение спецификации;
- Создание пользовательских спецификаций;
- тип спецификации «Электромонтажная».

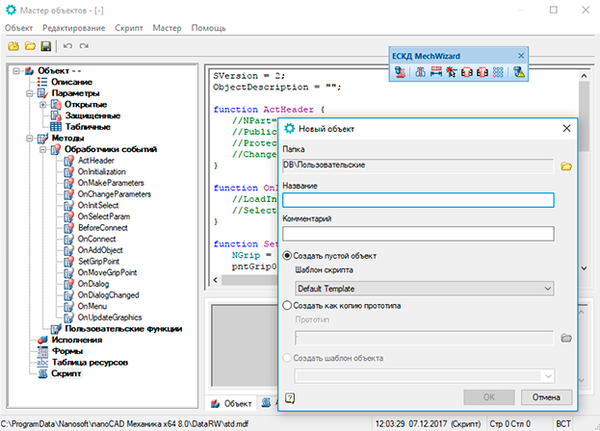

Встроенный параметризатор Мастер объектов
С помощью Мастера объектов доступны следующие функции:
- Наложение сборочных и параметрических зависимостей на объекты;
- «Обучение поведению» стандартной детали;
- Изменение существующих элементов базы;
- Создание пользовательских элементов базы.

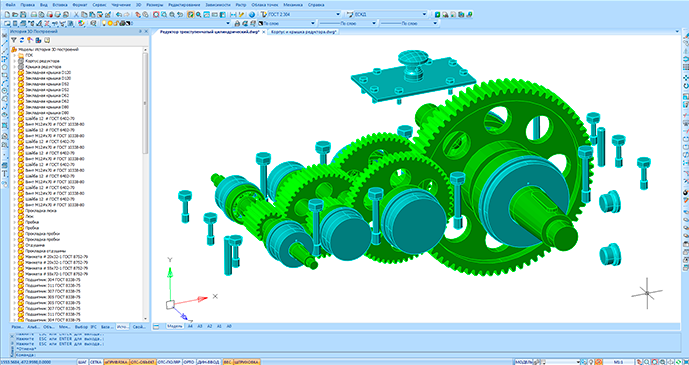

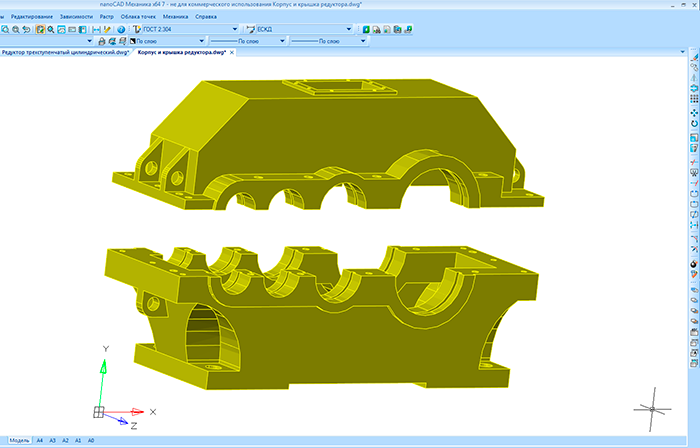

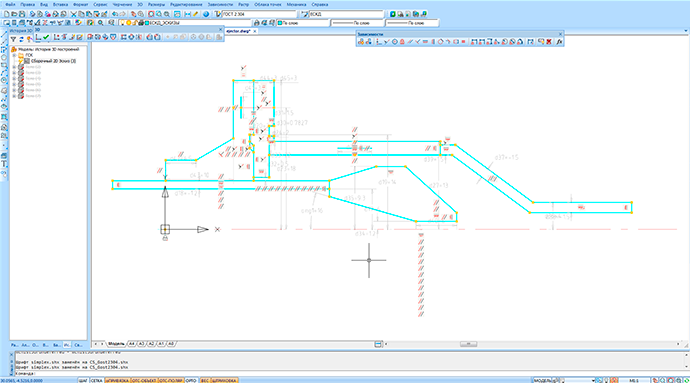

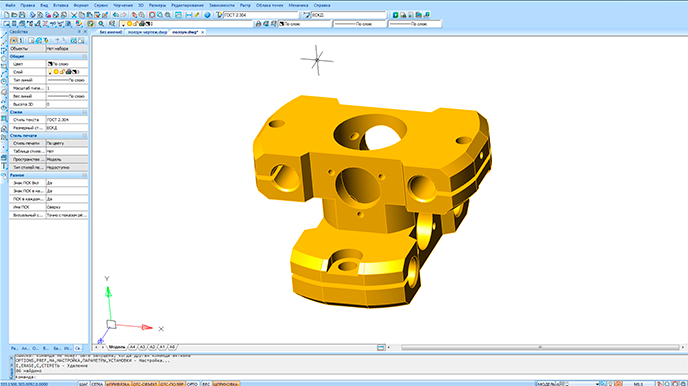

Параметрические зависимости и модуль трехмерного проектирования
- Стандартные инструменты трехмерного проектирования: выдавливание, вращение, вытягивание по траектории и по сечениям, фаска и скругление;
- Инструменты для ориентации трехмерной геометрии в пространстве: 3D-Перемещение, 3D-Поворот, 3D-выравнивание;
- Рабочая геометрия: плоскости, оси и точки;
- Инструменты для создания плоских видов из имеющейся трехмерной геометрии;
- Использование базы стандартных деталей и узлов при трехмерном проектировании;
- Гибкая система получения эскизов;
- Компоновка полноценной сборочной единицы.

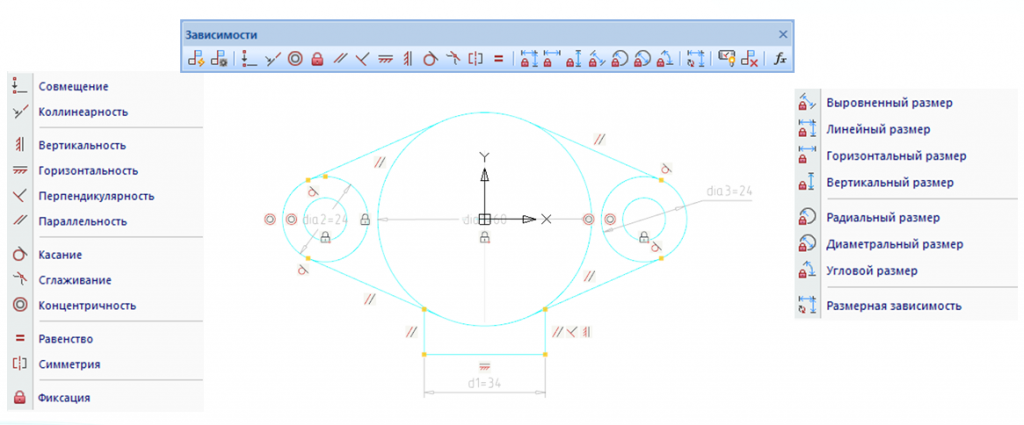

- Параметрические зависимости;
- Геометрические зависимости;
- Автоналожение зависимостей;
- Динамическое изменение пользовательской геометрии путем составления систем уравнений.





Что нового в nanoCAD Механика 20.1?
Спецификации

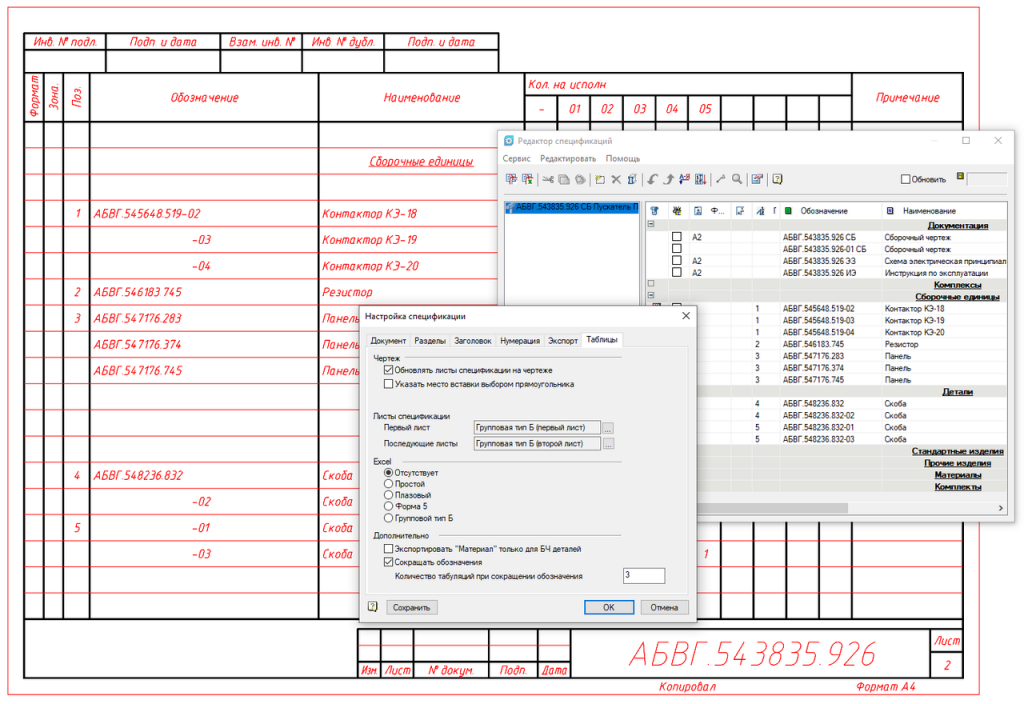

Проработано автоматическое сокращение обозначений в групповых спецификациях. В диалоге Настройка спецификации на вкладке Таблицы появился управляющий элемент Сокращать обозначения. Если этот элемент включен, происходит автоматическое сокращение всех обозначений в спецификации, а все номера исполнений автоматически выставляются на заданное пользователем количество табуляций, выравниваясь относительно друг друга.
Добавлена дополнительная сортировка в спецификации для случая, когда групповая спецификация одной и той же сборки содержит несколько исполнений какой-либо детали или сборки.
Проработано автоматическое сокращение обозначений в групповых спецификациях. В диалоге Настройка спецификации на вкладке Таблицы появился управляющий элемент Сокращать обозначения. Если этот элемент включен, происходит автоматическое сокращение всех обозначений в спецификации, а все номера исполнений автоматически выставляются на заданное пользователем количество табуляций, выравниваясь относительно друг друга.
Добавлена дополнительная сортировка в спецификации для случая, когда групповая спецификация одной и той же сборки содержит несколько исполнений какой-либо детали или сборки.

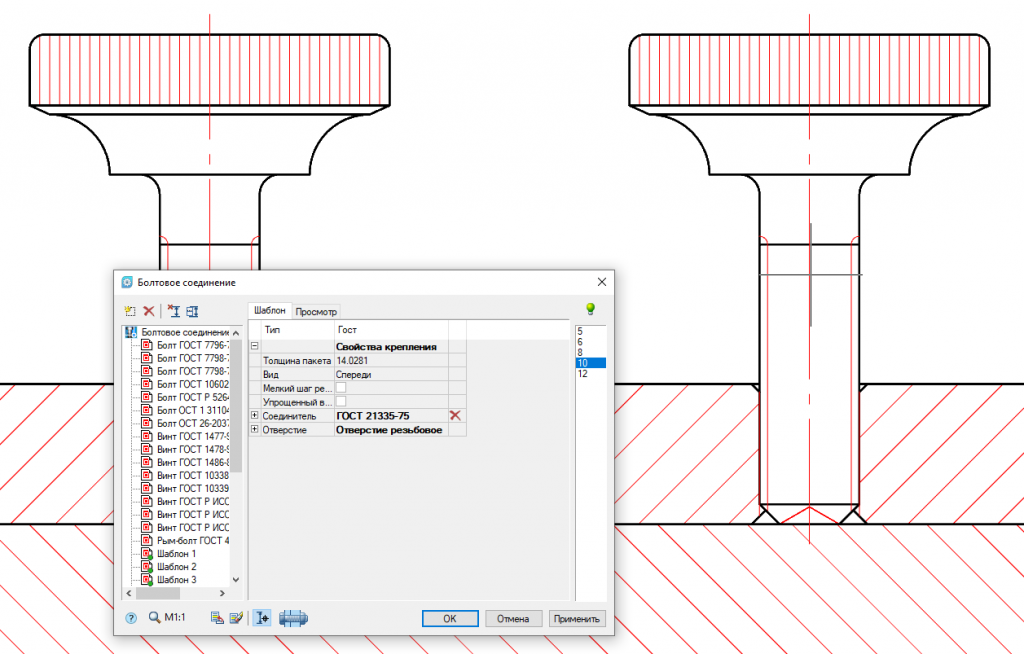

Доработка крепежных соединений

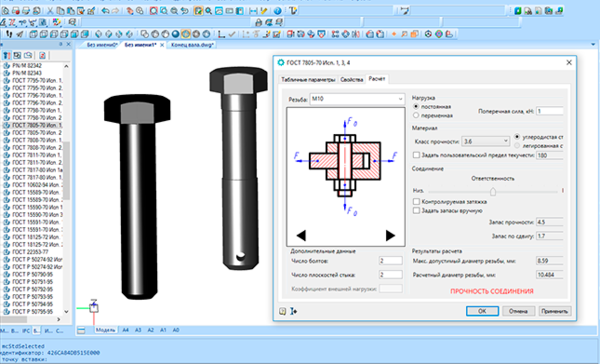

Переработаны зависимости болтовых и заклепочных соединений. Теперь при перемещении или вращении любой детали крепежа все остальные детали и само соединение перемещаются или вращаются соответствующим образом.
Доработана логика поведения винтов с накатанной головкой в болтовом соединении. Теперь все винты с накатанной головкой ГОСТ 213ХХ-75 работают как установочные:
Переработаны зависимости болтовых и заклепочных соединений. Теперь при перемещении или вращении любой детали крепежа все остальные детали и само соединение перемещаются или вращаются соответствующим образом.
Доработана логика поведения винтов с накатанной головкой в болтовом соединении. Теперь все винты с накатанной головкой ГОСТ 213ХХ-75 работают как установочные:
- винты с плоским, засверленным и со сферическим концом устанавливаются в соответствующие резьбовые отверстия;
- винты с цилиндрическим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 1;
- винты с коническим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 3;
- винты со ступенчатым концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 2.

Текст на чертеже

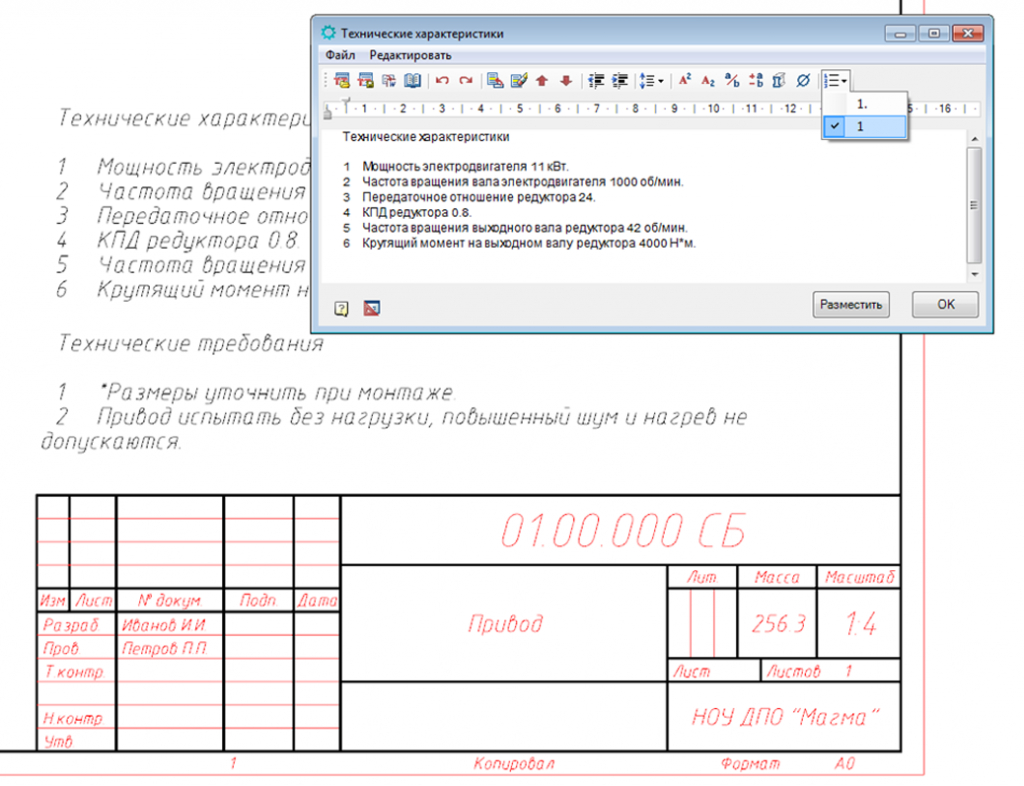

В тексте технических требований и технических характеристик появилась возможность создания ненумерованных списков, которые начинаются с «точек» или «черточек».

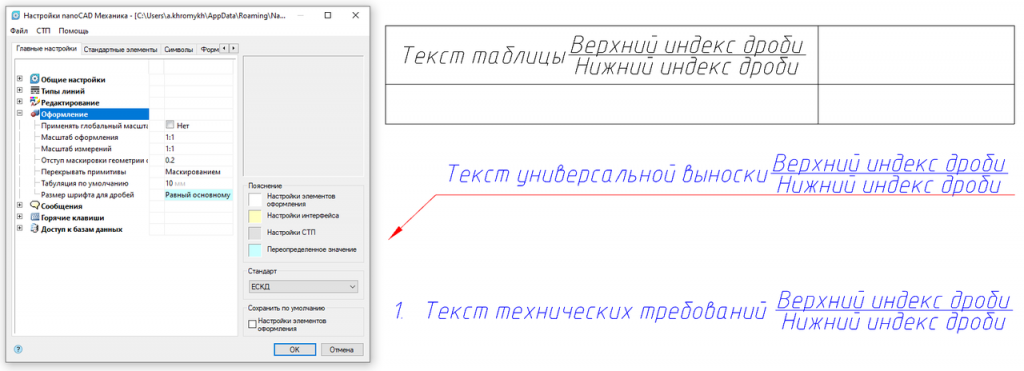

В главных настройках спецификации появилась настройка Размер шрифта для дробей. С помощью этой настройки можно переключать варианты отображения дробей. В соответствии с ГОСТ 2.304−81. Шрифты чертежные существуют два варианта отображения дробей:
В тексте технических требований и технических характеристик появилась возможность создания ненумерованных списков, которые начинаются с «точек» или «черточек».
В главных настройках спецификации появилась настройка Размер шрифта для дробей. С помощью этой настройки можно переключать варианты отображения дробей. В соответствии с ГОСТ 2.304−81. Шрифты чертежные существуют два варианта отображения дробей:
- с индексами на одну ступень меньшими, чем размер шрифта основной величины, к которому они приписываются;
- с индексами одинакового размера со шрифтом основной величины.

3D-модели редукторов

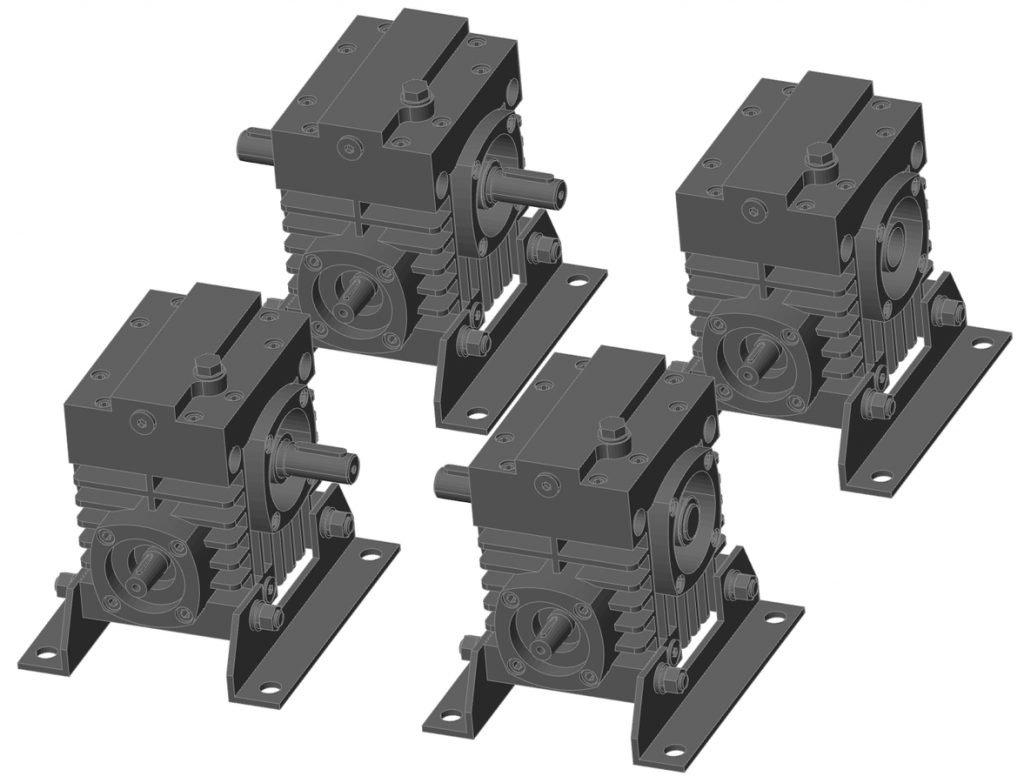

Для редукторов базы nanoCAD Механика созданы намного более качественные 3D-модели, которые работают значительно быстрее, чем раньше. Изменение типоразмеров и схем редукторов приводит к соответствующим перестроениям. Для полноценного использования в 3D теперь доступны цилиндрические, конические, червячные редукторы, а также мотор-редукторы различных типов.
3D-модели запорной арматуры

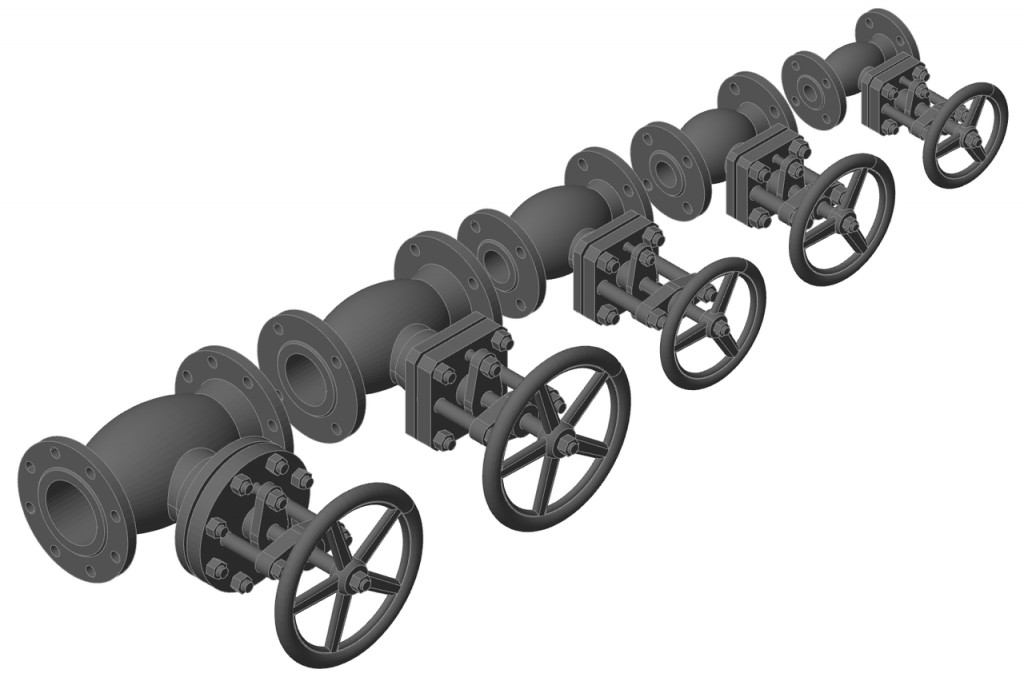

Для запорной арматуры трубопроводов сформированы качественные 3D-модели. При изменении типоразмеров арматуры происходят соответствующие перестроения. Для полноценного использования в 3D теперь доступны задвижки, клапаны, краны, затворы и конденсатоотводчики различных типов.
Другие изменения
Для редукторов базы nanoCAD Механика созданы намного более качественные 3D-модели, которые работают значительно быстрее, чем раньше. Изменение типоразмеров и схем редукторов приводит к соответствующим перестроениям. Для полноценного использования в 3D теперь доступны цилиндрические, конические, червячные редукторы, а также мотор-редукторы различных типов.

3D-модели запорной арматуры
Для запорной арматуры трубопроводов сформированы качественные 3D-модели. При изменении типоразмеров арматуры происходят соответствующие перестроения. Для полноценного использования в 3D теперь доступны задвижки, клапаны, краны, затворы и конденсатоотводчики различных типов.

Другие изменения
- Добавлена возможность создания осевых линий окружностей, центры которых находятся на одной прямой, а также возможность построения осей для одиночных дуг.
- В шрифт добавлены символы «Не равно» и «Тождественно».
- Убран пробел между значением и допуском размера.
- При расчете пружин добавлено дополнительное условие для отсеивания лишних типоразмеров.
