nanoCAD Металлоконструкции 24

nanoCAD Металлоконструкции расширяет возможности модуля «СПДС» для Платформы nanoCAD. Приложение предназначено для разработки двумерных чертежей металлических конструкций марки КМ. Программа базируется на графическом ядре nanoCAD и содержит все инструменты создания двумерных чертежей. Выходная документация сохраняется в формате *.dwg. В программе использован весь спектр возможностей модуля «СПДС»: инструменты оформления (массивы осей, отметки уровня, выноски, сварные швы) и многое другое.
Также имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и т.п. Все объекты доступны для редактирования с помощью встроенного механизма.

Программа nanoCAD Металлоконструкции 22 предназначена для автоматизации разработки проектно-конструкторской документации таких разделов, как КМ, КЖ, АС.
Графическим ядром программы является российская Платформа nanoCAD 22, а в качестве инструментов оформления по ГОСТ используется весь встроенный набор инструментов модуля «СПДС». Металлические и железобетонные конструкции реализованы в виде параметрических объектов, что позволяет автоматически формировать спецификации по составу проекта.

Основные возможности

Оформление по ГОСТ

Для оформления используется функционал модуля «СПДС», который, в отличие от базовых САПР, содержит расширенные инструменты оформления документации с учетом всех требований ГОСТ. Все обозначения позиций и марок металлических или железобетонных конструкций проставляются на чертеже автоматически.

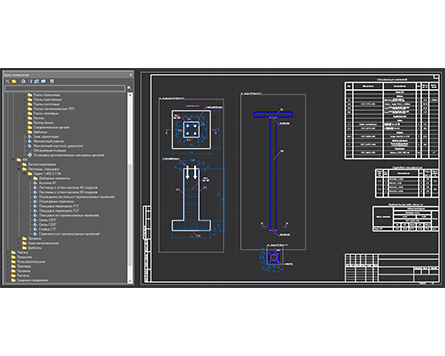

Библиотека элементов КЖ и КМ
Готовые параметрические объекты значительно повышают качество и скорость проектирования. В библиотеке nanoCAD Металлоконструкции найдется все необходимое для быстрого и удобного проектирования железобетонных (колонн, фундаментов, стен, плит покрытия, перекрытий и т.п.) и металлических (колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.) конструкций.

Связь чертежа и проекта
Все создаваемые объекты железобетонных и металлических конструкций имеют двустороннюю связь между чертежом и Менеджером проекта (такая связь будет установлена и для всех новых или копируемых объектов). С помощью Менеджера проекта также удобно управлять структурой вашей конструкции; вы можете выбрать раздел (КМ, КЖ или АС), а уже внутри раздела создавать виды и сборки, в которые будут входить элементы железобетонных или металлических конструкций.

Автоматические отчеты

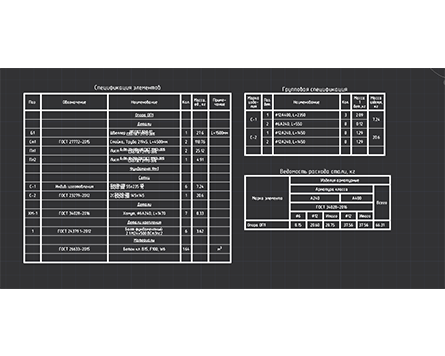

В программе настроены автоматические отчеты: спецификация элементов, групповая спецификация, ведомость деталей и ведомость расхода стали. Реализован редактор спецификаций, который позволит вам изменить и настроить вид выгружаемой спецификации.

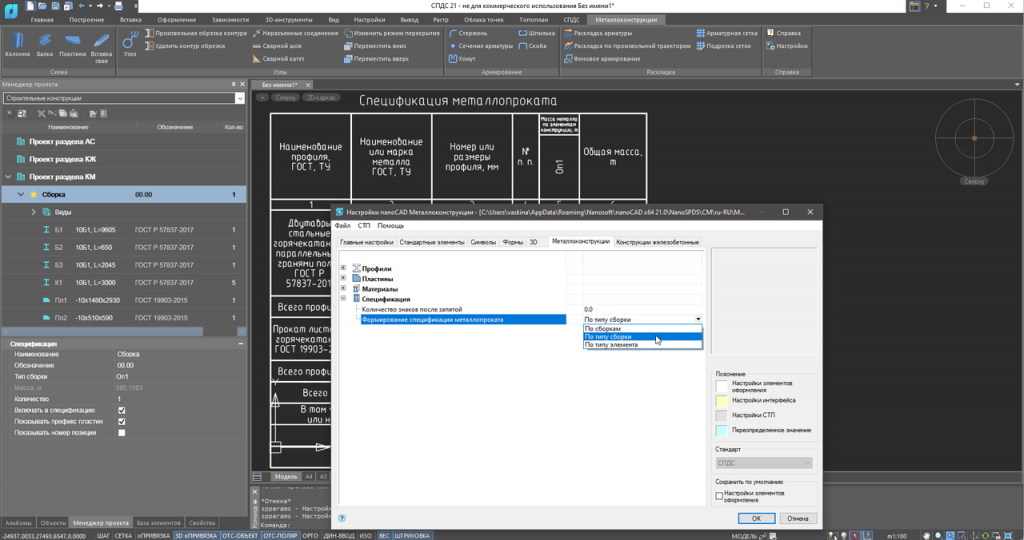

Настройка графы «Масса металла по элементам конструкций, т». Автоматически формируемая спецификация берет наименование элемента конструкции из наименования сборки, из наименования типа сборки или из наименования типа конструктивного элемента.

Масштаб изображения в ведомости деталей

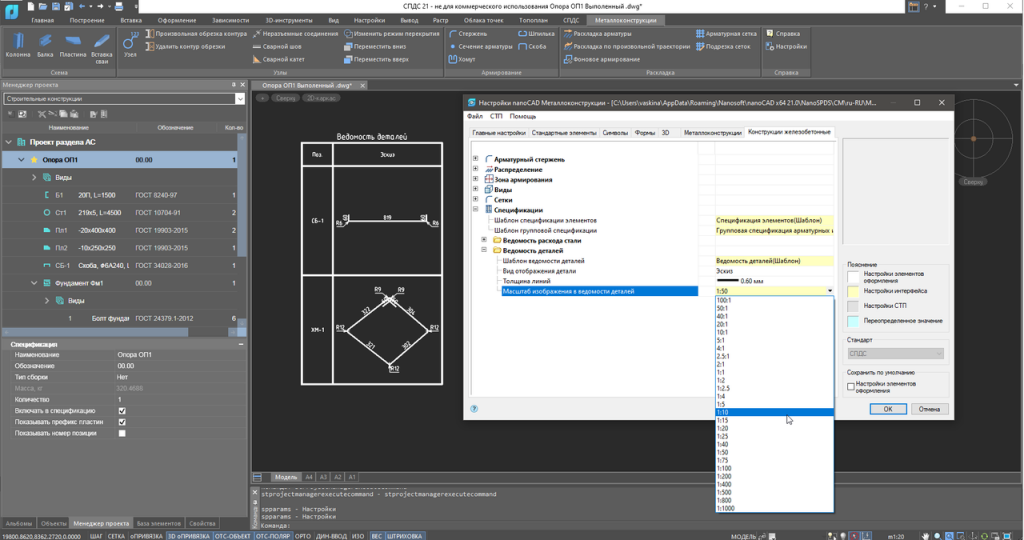

Расширены настройки автоматически формируемой ведомости деталей. Теперь можно отрегулировать масштаб эскизов деталей, настроить сортировку позиций деталей.

Номер сваи в спецификации

В менеджере проекта для свай добавлена опция Показывать номер позиции для Сваи. При включенной опции в спецификации элементов отображается не марка, а номер сваи.

Опция Дуга в команде Стержень

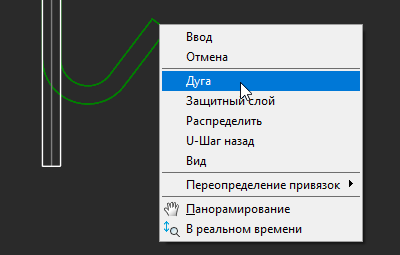

Появилась возможность вычерчивать стержень сложной формы с дуговыми сегментами. В контекстном меню команды Стержень добавлена опция Дуга.

Синхронизация свойств объектов

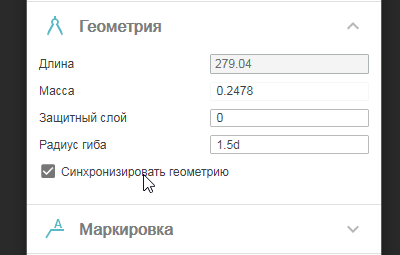

Реализована синхронизация геометрии арматурных деталей, имеющих одинаковую позицию. При выборе опции Синхронизировать геометрию геометрия всех стержней с одинаковой позицией перестаивается при изменении одного выделенного.

Режим перекрытия сеток с нахлестом

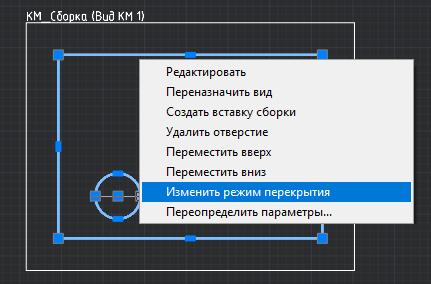

Для сеток стал доступен функционал по изменению режима перекрытия. Нахлесты сеток можно отрисовать с учетом их видимости.

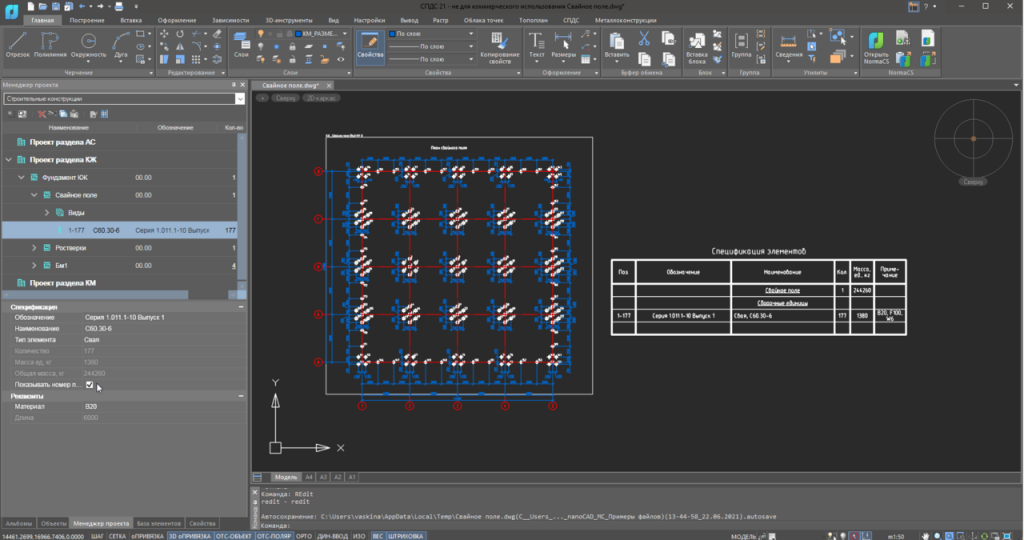

Менеджер проекта

Контроль всех объектов

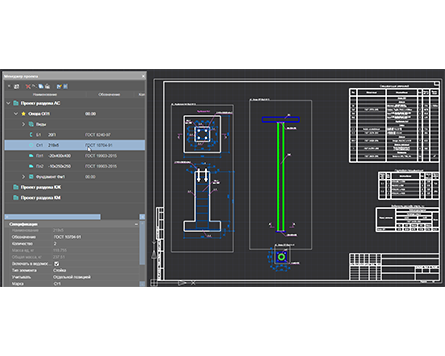

Все вставленные объекты металлоконструкций представлены на панели Менеджер проекта. На панели отображаются параметры объектов: наименование, позиция, количество и т.п. Этот инструмент позволяет организовать структуру чертежа.

Генерация спецификаций

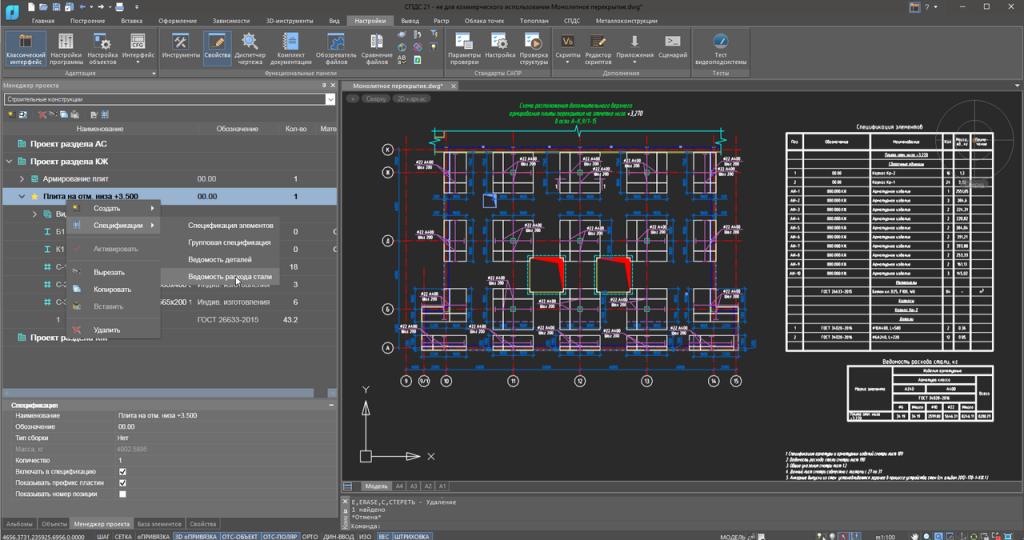

На основе данных Менеджера проекта автоматически формируются отчеты: спецификация элементов, спецификация металлопроката, групповая спецификация, ведомость расхода стали, ведомость деталей.

Управление графикой

Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать и перемещать элементы между сборками и разделами проекта.

Проектирование железобетонных конструкций

Основные инструменты для выполнения раздела КЖ расположены в группах Армирование и Раскладка. Наименование команд совпадает с основными элементами железобетонных конструкций: Сетка, Стрежень, Хомут и т.д.

Сетка

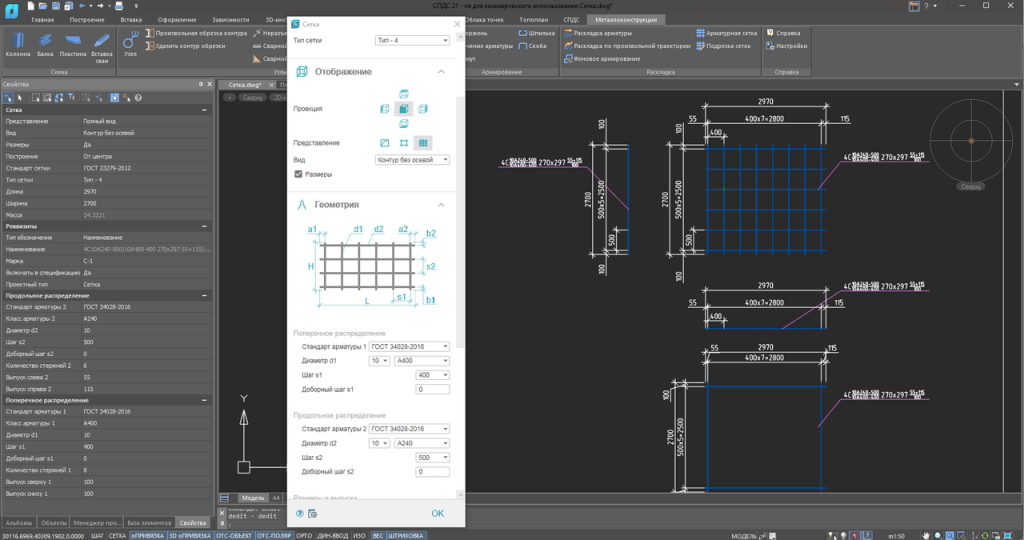

В диалоговом окне команды можно задать основные параметры сетки. Ассоциативная связь геометрических размеров между сетками одной марки и специальные «ручки» позволят комфортно управлять этим объектом на чертеже.

Арматурные детали

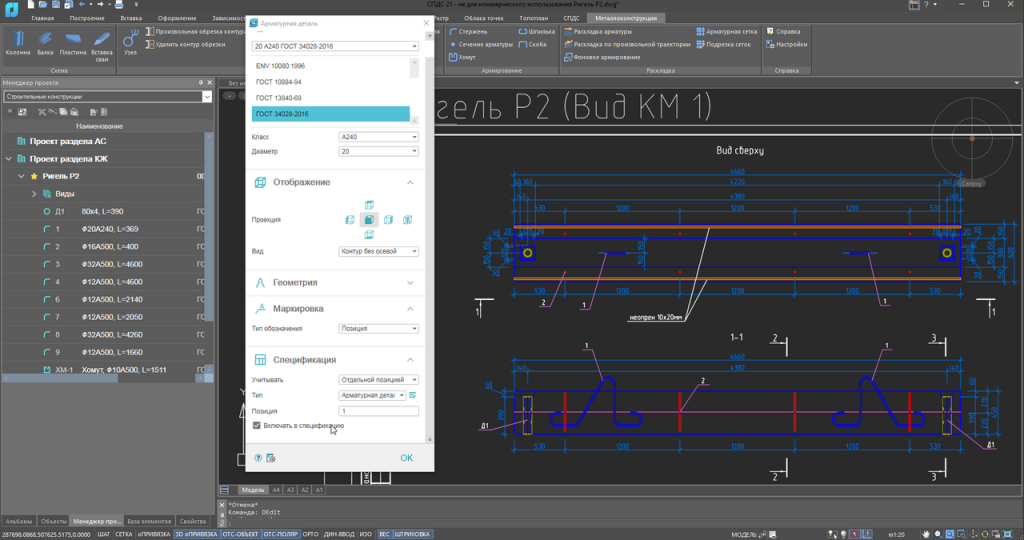

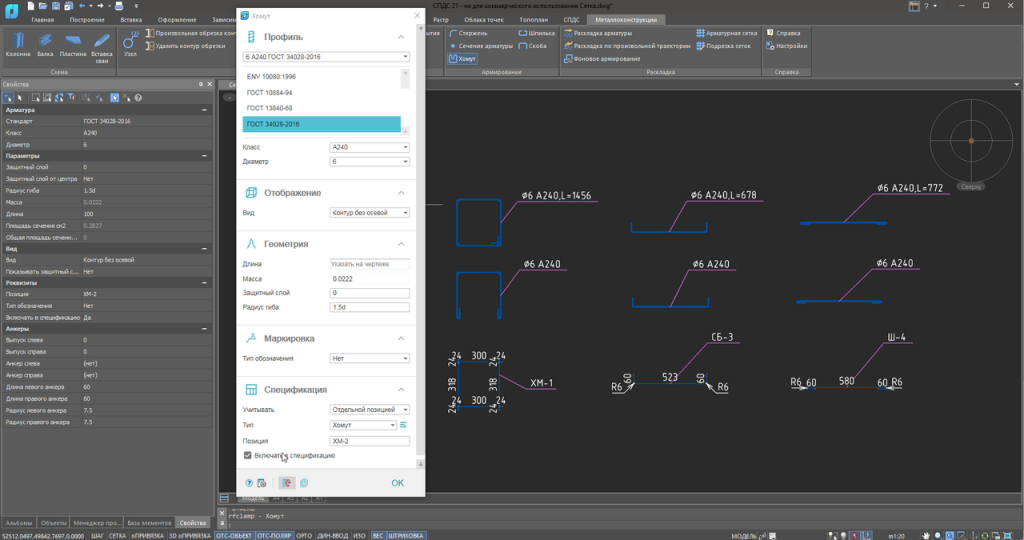

Для основных вспомогательных элементов армирования (хомуты, шпильки, скобы) разработаны отдельные команды с диалоговыми окнами. Построение этих элементов определяется последовательным указанием сечений арматуры.

Сложное армирование

С помощью команд Стержень и Сечение Арматуры можно выполнить армирование сложных конструктивных элементов.

Фоновое армирование

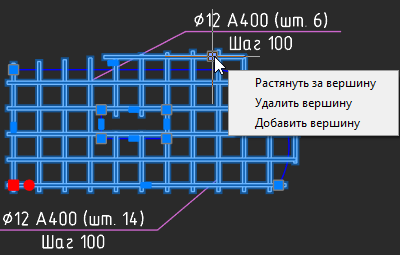

Эта команда позволяет выполнить армирование участков со сложным контуром. Управлять геометрией армирования можно с помощью интеллектуальных «ручек», а подсчет массы стержней вести в погонных метрах или отдельной позицией.

Закладные изделия

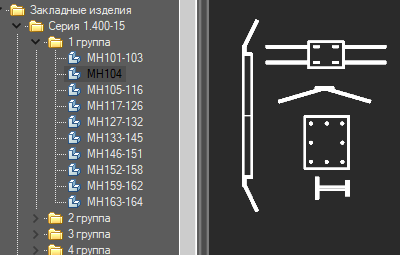

База содержит обширное количество металлических и железобетонных элементов, среди которых также есть закладные детали. Металлопрокат изделий автоматически попадает в спецификации и ведомости.

Проектирование металлоконструкций

Инструменты КМ

Основные инструменты для выполнения раздела КМ расположены в группе Схема и Узлы. Балка, Колонна, Пластина — основные команды для проектирования и разработки планов расположения, узлов сопряжения металлических конструкций.

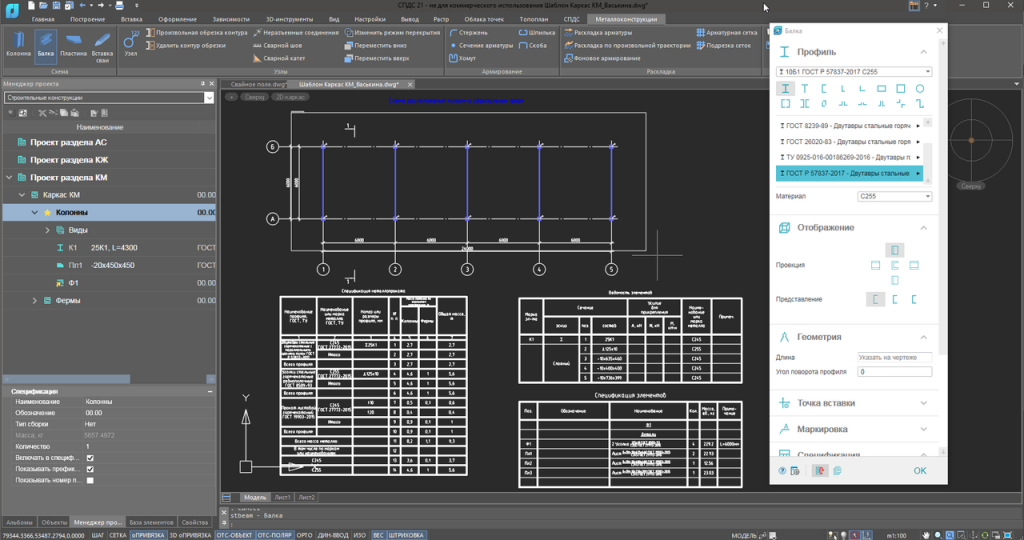

Колонна/Балка/Пластина

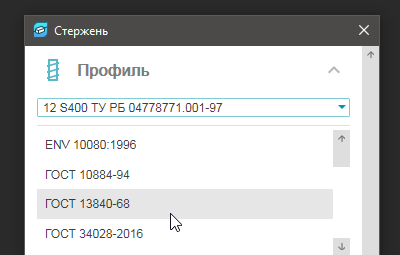

В диалоговом окне этих команд можно выбрать металлопрокат и марку стали, задать проекционный вид, представление профиля и т.п. Каждый объект имеет специальные «ручки» для быстрого редактирования геометрии «по месту».

Свая

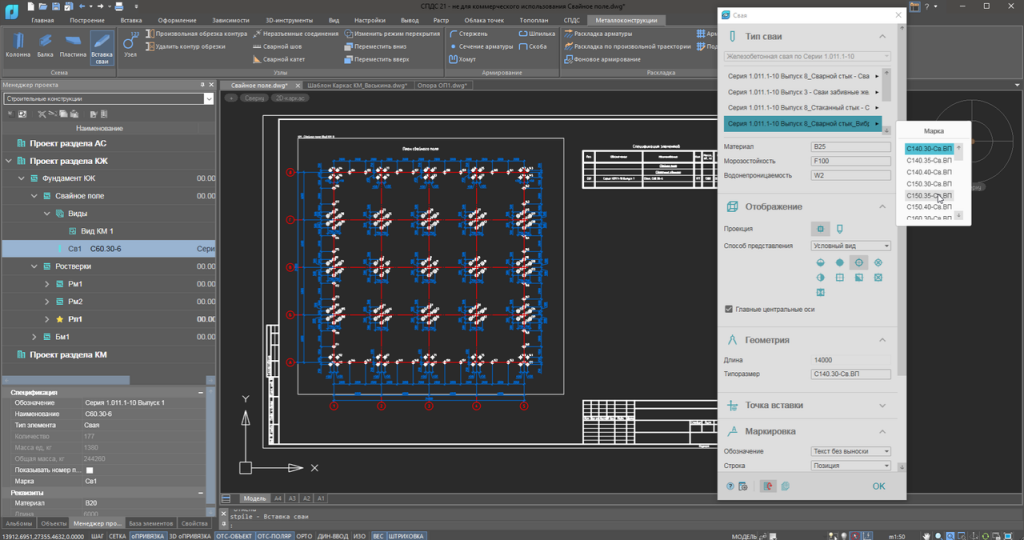

Специализированная команда Свая позволит быстро и качество спроектировать свайное поле. Условное представление сваи на чертеже можно выбрать из 8 типов. Менеджер проекта сформирует спецификацию и учтет все сваи.

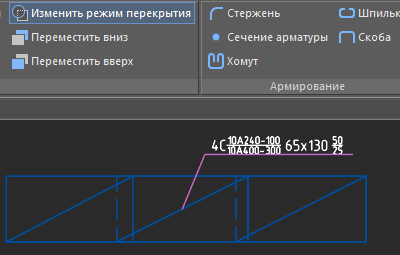

Перемещение и Перекрытие

Команды позволяют задать порядок следования объектов и отрисовать элементы с учетом их видимости. При изменении последовательности элементов режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

Узел

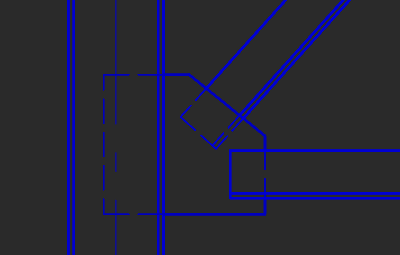

Команда разработана для специализированных объектов приложения, позволяет автоматически пронумеровать узлы, подрезать профили, установить линии обрыва и отрегулировать масштаб символов.

Сварка

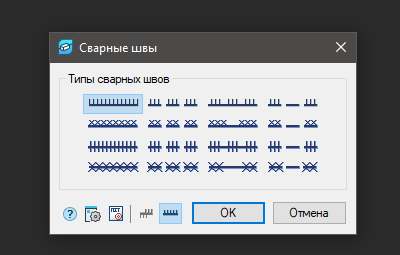

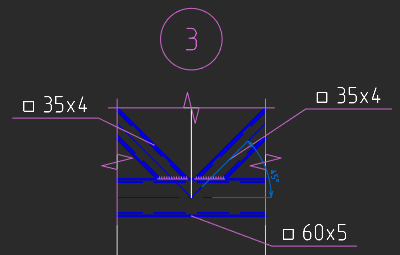

Условные изображения сварных швов можно выполнить специальной командой — Сварной шов. Управление таким элементом похоже на редактирование полилинии. Также есть специальная команда для обозначения катетов сварки.

Новая версия создана на Платформе nanoCAD 23.1.

В обновленной версии:

• улучшены инструменты оформления чертежей;
• оптимизирована работа со спецификациями;
• повышена эффективность работы с узлами и изделиями из арматуры.

Новая спецификация

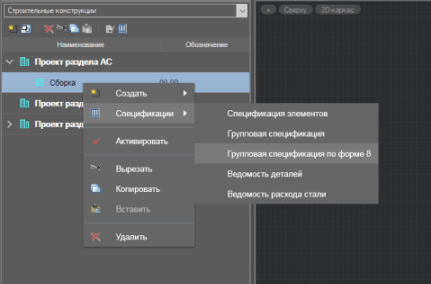

В раздел АС добавлена групповая спецификация по форме 8 согласно ГОСТ Р 21.101−2020.

Работа с пластинами


Реализована возможность редактировать и удалять отверстия в пластинах.

Новые обозначения для объектов КМ

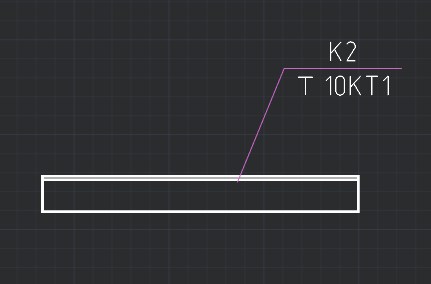

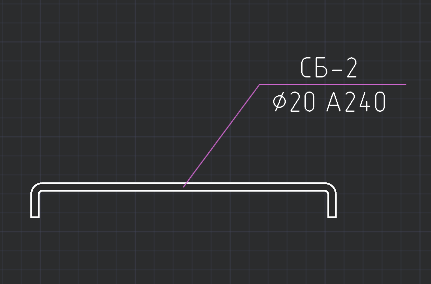

Для объектов КМ добавлена новая выноска обозначения Позиция, типоразмер.

Новые обозначения для объектов ЖБ


Для объектов ЖБ добавлена новая выноска обозначения Позиция, диаметр, класс.

Редактор спецификаций

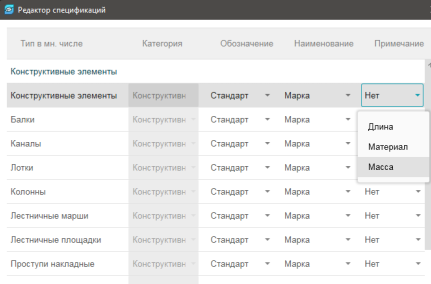

В редактор спецификаций добавлен новый параметр Масса.

Работа с проектами

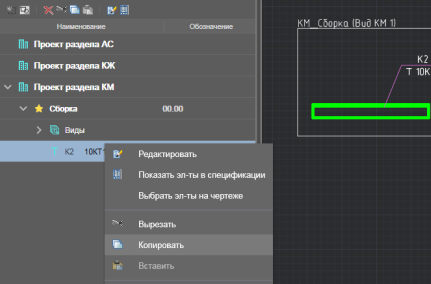

Реализовано копирование объектов КМ с одинаковыми префиксами между разными файлами проекта.

Другие изменения nanoCAD Металлоконструкции 22

Улучшено

• Реализована поддержка Платформы nanoCAD 22.
• Доработана привязка выноски обозначения к стержням и арматурным изделиям.
• Оптимизировано редактирование стержня на условном виде фонового армирования.

Исправлено

• Исправлена сортировка толщин пластин в секции Геометрия.
• Исправлена сортировка вставок сборок в Ведомости элементов.
• Исправлен учет материала в массе сборки.
