СПДС Железобетон 2024

• Разработка структуры железобетонных конструкций: колонн, фундаментов, стен, плит покрытия и перекрытия и т.п.
• Создание планов, схем и разрезов железобетонных конструкций.
• Автоматическое формирование спецификаций и ведомости расхода стали по составу проекта.
• Оформление чертежей согласно ГОСТ 21.501−2018 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации архитектурных и конструктивных решений.

• Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
• Быстрые и гибкие инструменты нанесения и редактирования арматуры.
• Автоматическое назначение позиций, марок и их отображение на чертеже.
• Полностью автоматическая ассоциативная связь чертежей и проекта.
• Полностью автоматические расчет и формирование спецификаций.

Функционал программы СПДС Железобетон

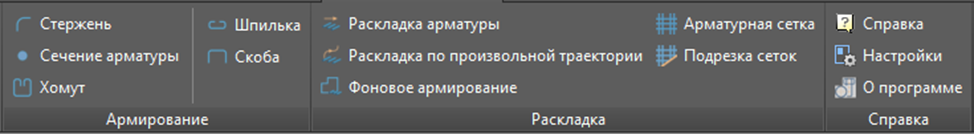

Все инструменты работы с программой расположены на одной вкладке ленты.

Панель инструментов


Менеджер проекта инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.

В менеджере проекта отображаются разделы проекта, сборки и состав элементов с заданными ранее параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

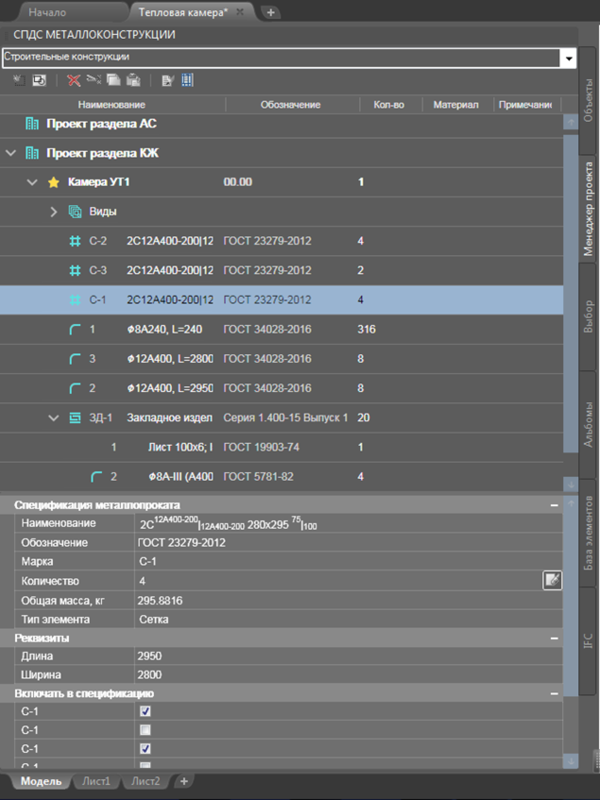

Менеджер проекта

Арматурный стержень

• Выбор профилей арматурного проката и материала стали по ГОСТ.
• Возможность построения по точкам либо последовательным выбором прямолинейных или дуговых участков, а также по полилинии (с ассоциативной привязкой).
• Параметрическое задание стержню выпусков и типа анкеровки.
• Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
• Возможность выбора вида отображения (линия, заливка, контур, контур без осевой, заливка).
• Автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры).
• Автоматическое формирование обозначения и расчет массы стержня.
• Редактирование стержня с помощью специальных «ручек»: изменение длины, изменение толщины защитного слоя, создание распределений.
• Ассоциативная связь параметров для стержней, имеющих одинаковую позицию.

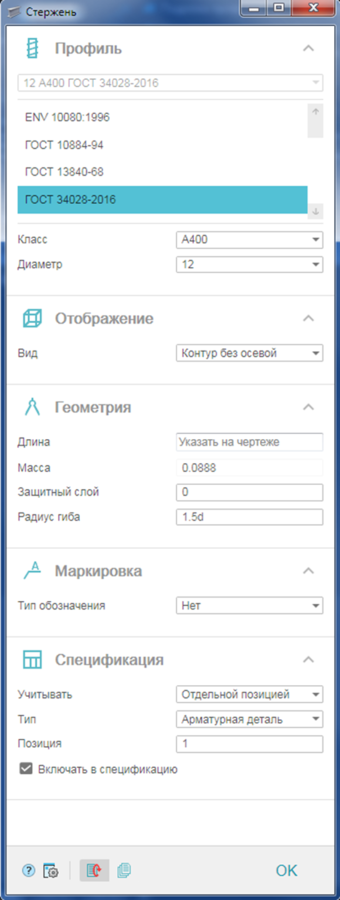

Окно диалога Стержень

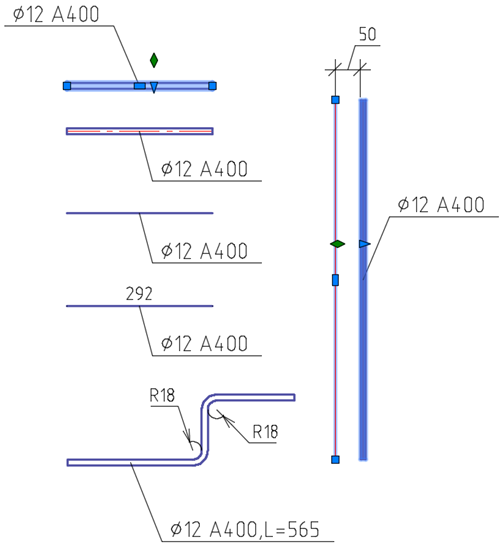

Виды отображения стержней

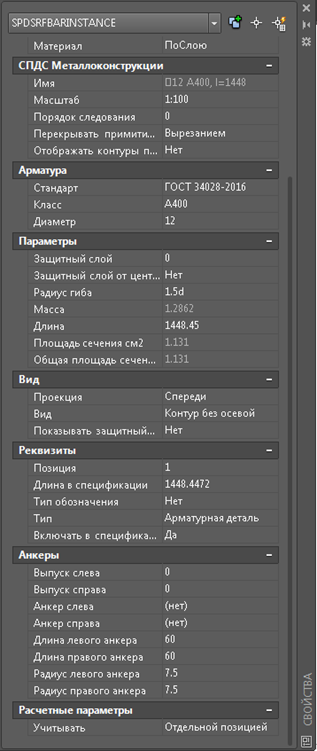

Инспектор свойств стержня


Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

• ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом;
• автоматическое распределение сечений по линейному участку с заданным шагом.

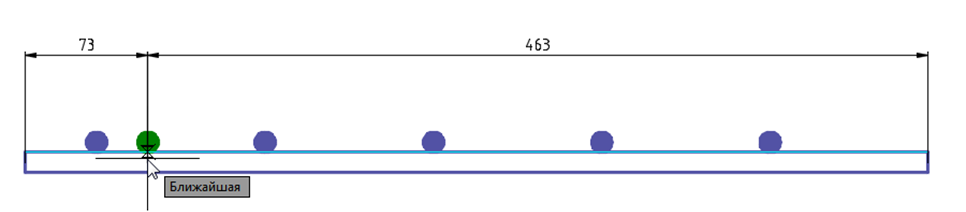

Привязка сечения стержня к продольному арматурному стержню


Построение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.

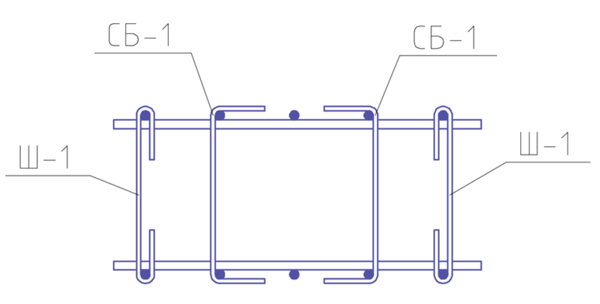

Отрисовка арматурных деталей: шпилек и скоб


Построение хомутов определяется последовательным указанием сечений арматуры.

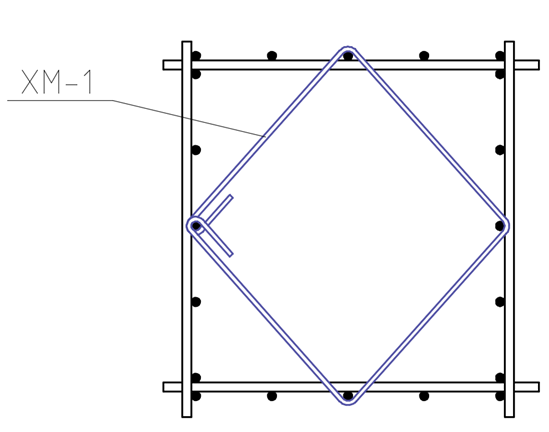

Отрисовка хомута

Если предварительно выбрать четыре или восемь сечений арматуры, автоматически отрисуется одна из типовых форм хомутов.

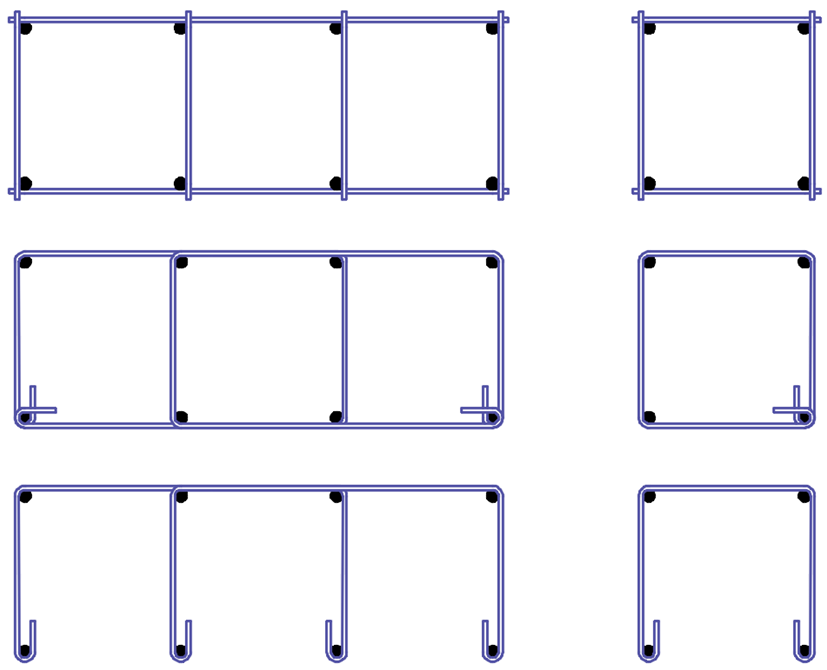

Предустановленные типовые формы хомутов

Распределение арматуры

Инструменты распределения арматуры позволяют выполнять следующие действия:

• параметрическое задание шага, количества стержней и направления распределения;
• поддержка нескольких диапазонов распределения с разными параметрами раскладки в указанном направлении;
• редактирование исходного объекта после создания распределения;
• виды представления распределения: полное, условное, конечные стержни;
• задание отступа и доборного шага распределению.

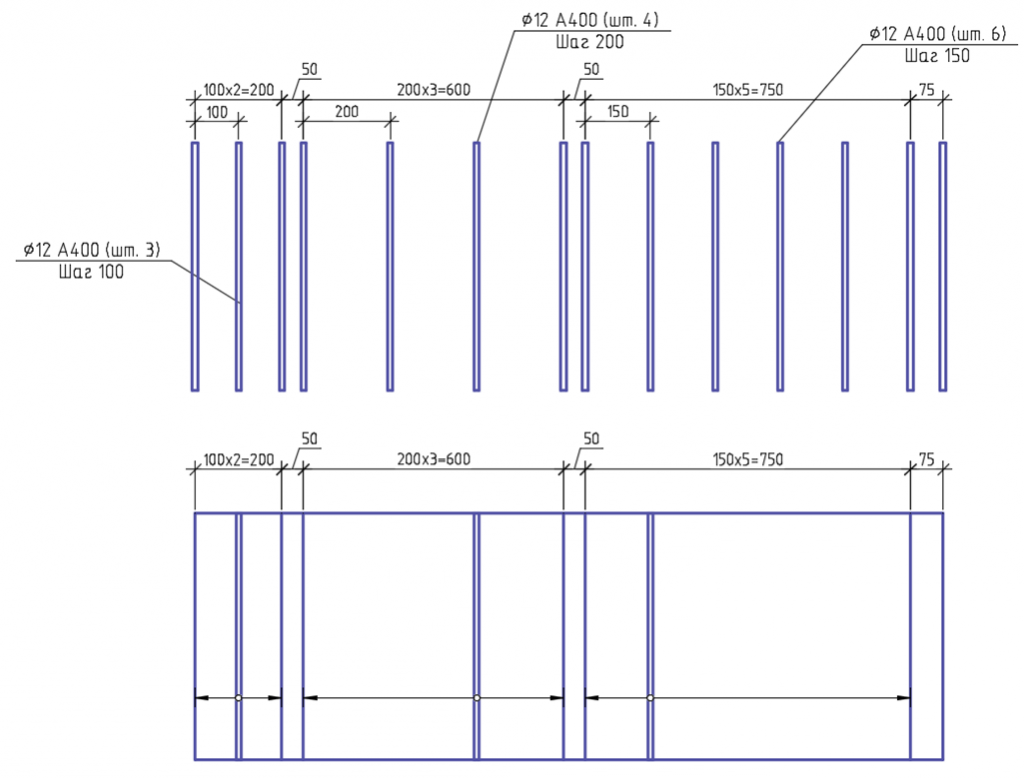

Распределение стержней


Для сварных сеток разработаны шаблоны по ГОСТ 23279–85, ГОСТ 23279–2012. Поддерживается возможность создания пользовательских арматурных сеток.

• Задание и редактирование параметров сетки через окно диалога или инспектор свойств.
• На сетках автоматически проставляются размеры, создается марка изделия с позиционными выносками, вычисляется общая масса сетки.
• Подрезка сеток. Учет подрезки сетки в спецификациях.
• Редактирование геометрии сетки с помощью специальных «ручек».
• Виды представления сетки: полное, условное, конечные стержни.
• Ассоциативная связь параметров между сетками одной марки.
• Возможность выбора для сетки проекционного вида (сверху, снизу, спереди и т.д.).

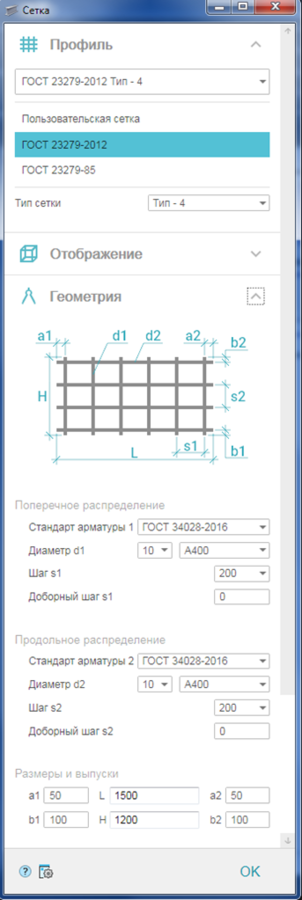

Окно диалога Сетка

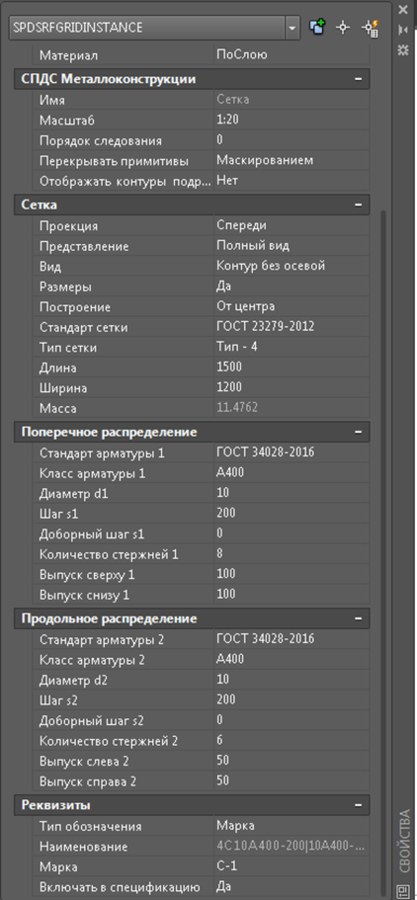

Инспектор свойств сетки

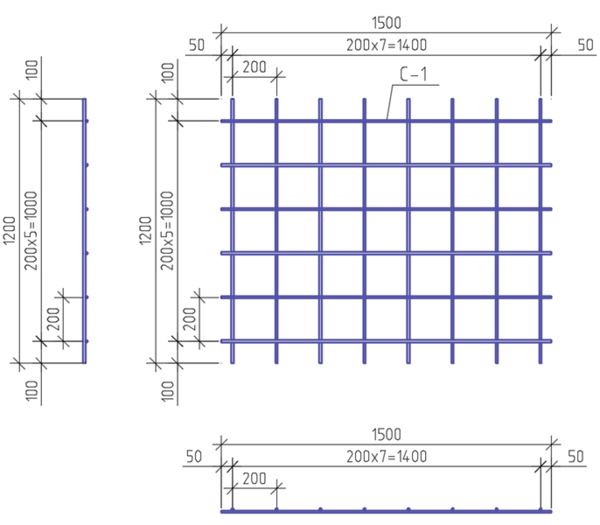

Виды представления сетки

Для замкнутой площади можно выполнить раскладку фоновой арматуры с учетом величины выпуска стержней.

• Задание и редактирование параметров армирования через инспектор свойств.
• Для фонового армирования создается марка изделия с позиционными выносками, вычисляется общая масса изделия.
• Подрезка фоновой арматуры. Учет подрезки сетки в спецификациях.
• Редактирование геометрии фонового армирования с помощью специальных «ручек». Виды представления фонового армирования: полное, условное.
• Ассоциативная связь параметров армирования между изделиями одной марки. Возможность выбора для изделия проекционного вида (сверху, снизу, спереди и т.д.).

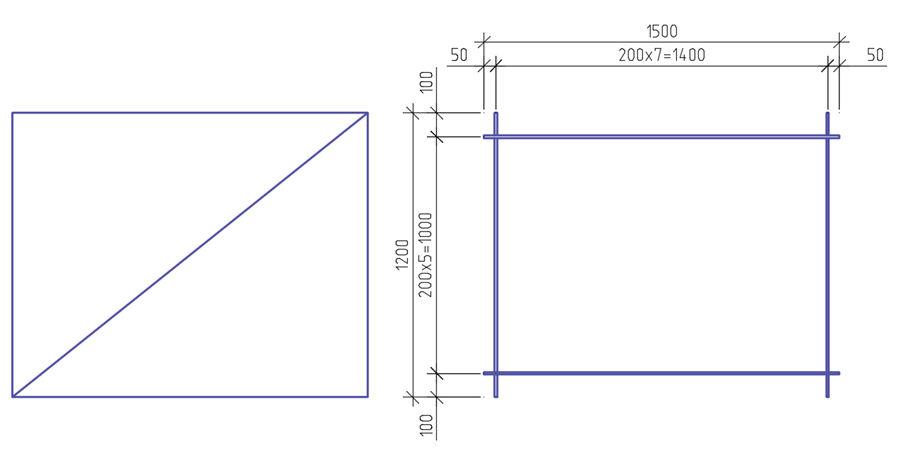

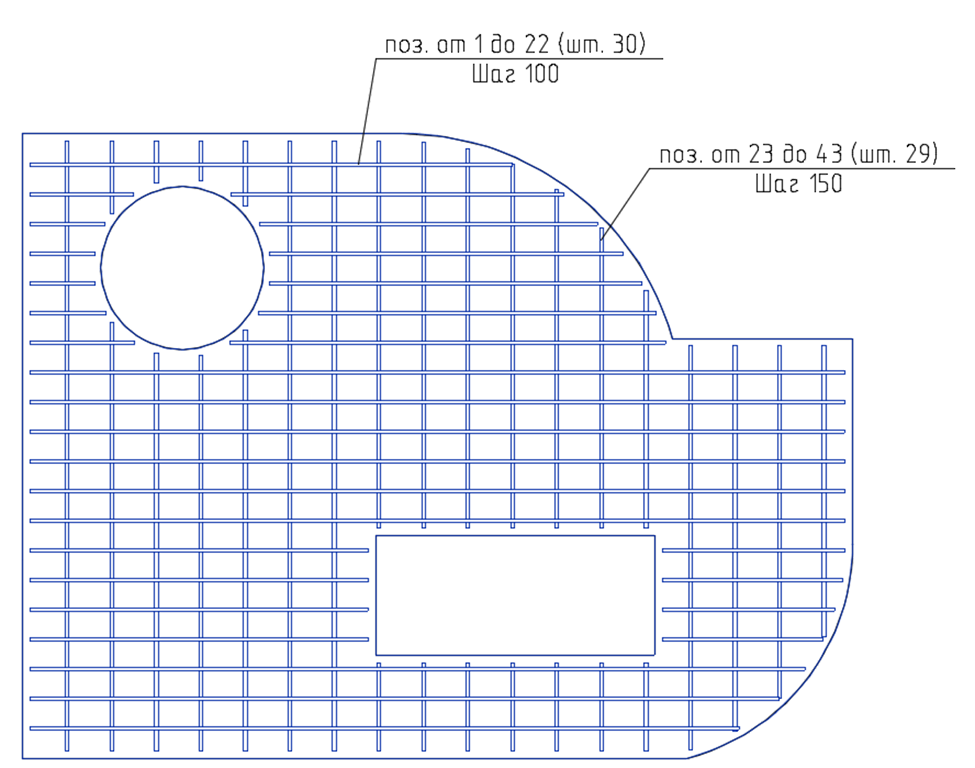

Рис. 14. Раскладка фоновой арматуры

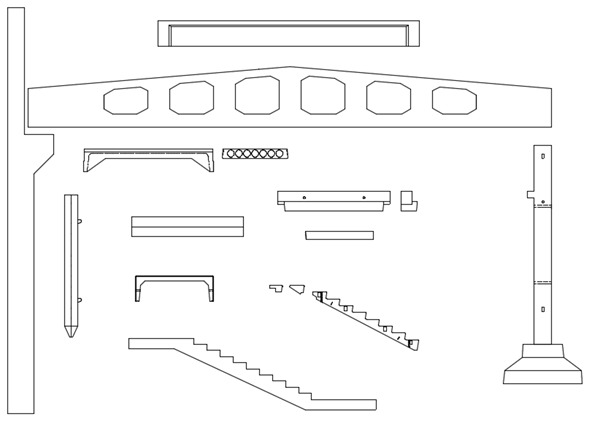

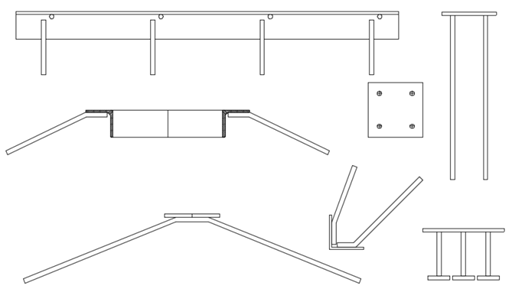

Параметрическая база железобетонных конструкций содержит большое количество объектов, таких как:

• закладные изделия;
• каналы и лотки;
• колонны;
• лестничные марши, площадки, проступи и рамы;
• перемычки;
• плиты покрытий и перекрытий;
• ригели;
• сваи.

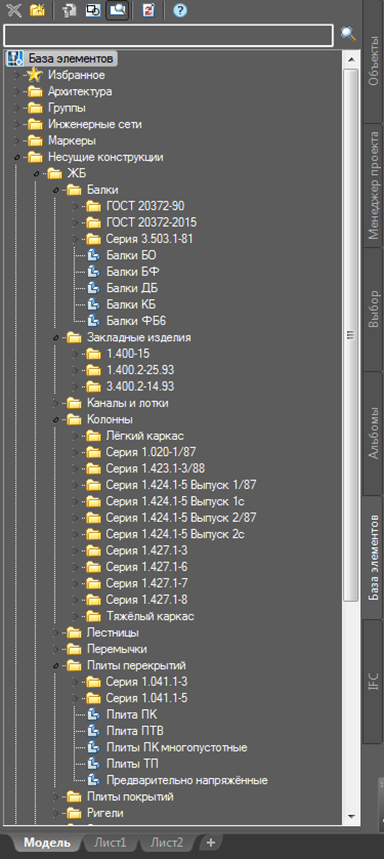

База элементов



Спецификации

Для любой сборочной единицы могут быть автоматически сформированы:

• спецификация элементов;
• ведомость деталей;
• групповая спецификация;
• ведомость расхода стали.

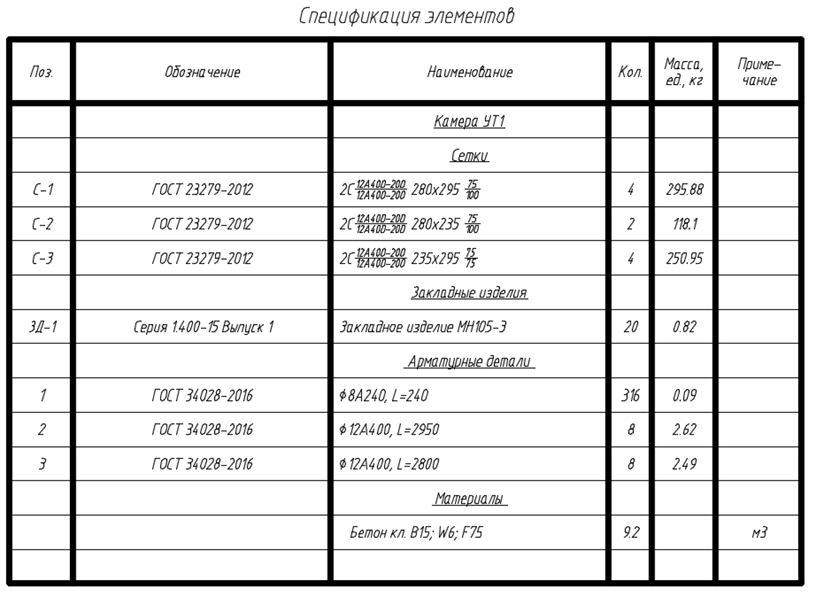

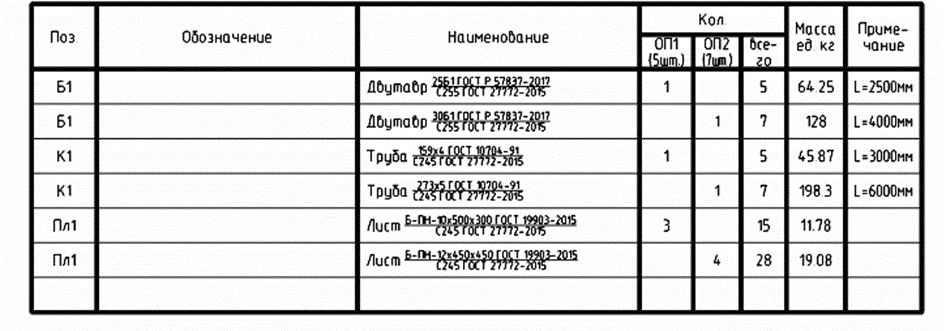

Спецификация элементов

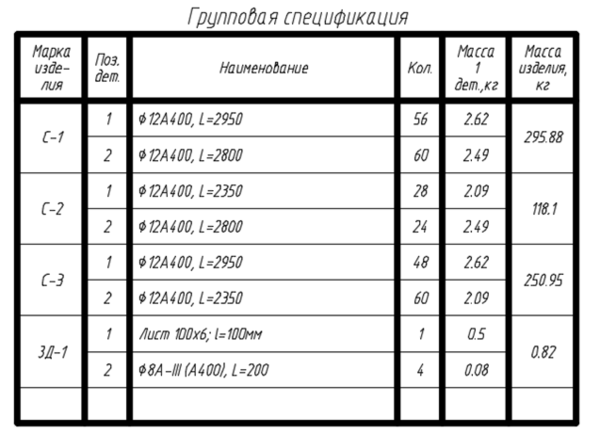

Групповая спецификация

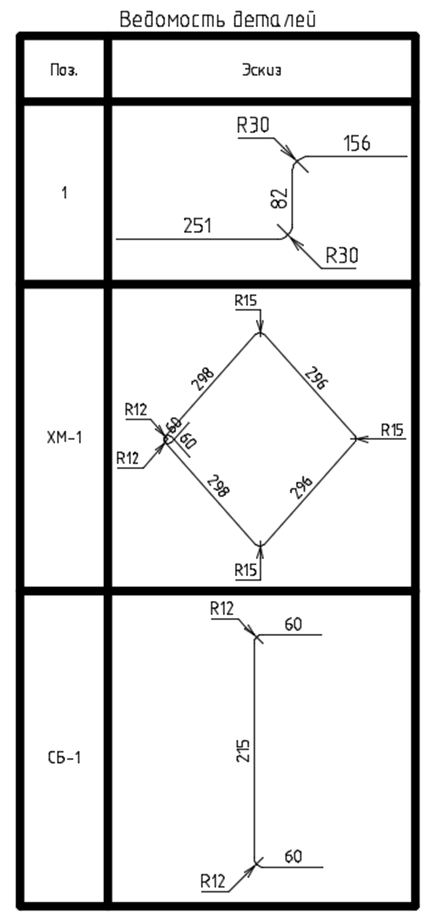

Ведомость деталей

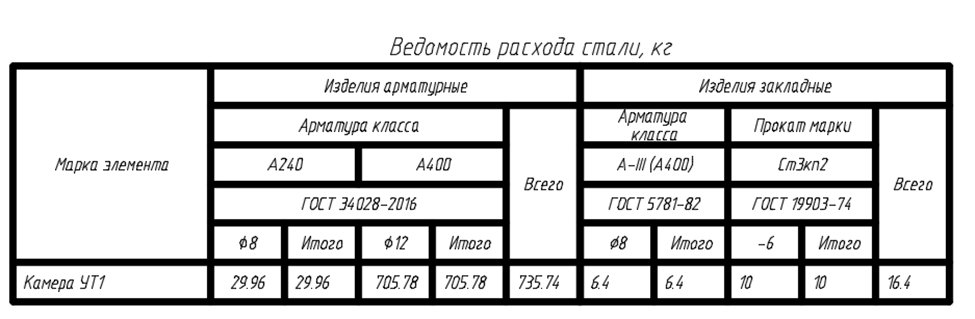

Ведомость расхода стали

• Реализована поддержка AutoCAD 2023.
• В раздел АС добавлена групповая спецификация по форме 8 согласно ГОСТ Р 21.101−2020.

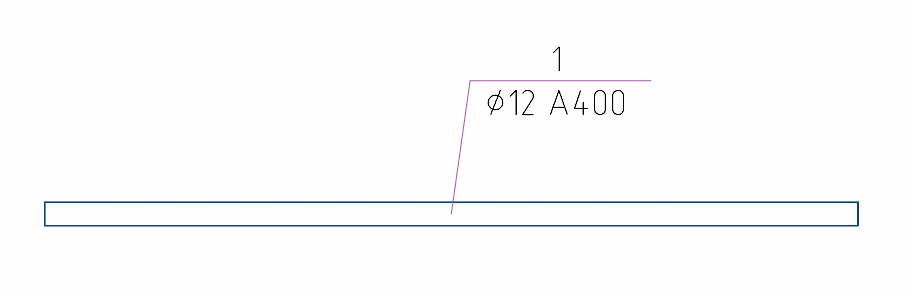

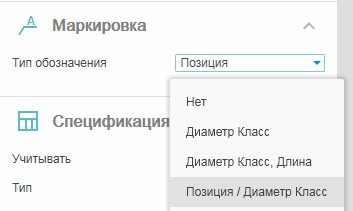

• Для объектов ЖБ добавлена новая выноска обозначения «Позиция, диаметр, класс».

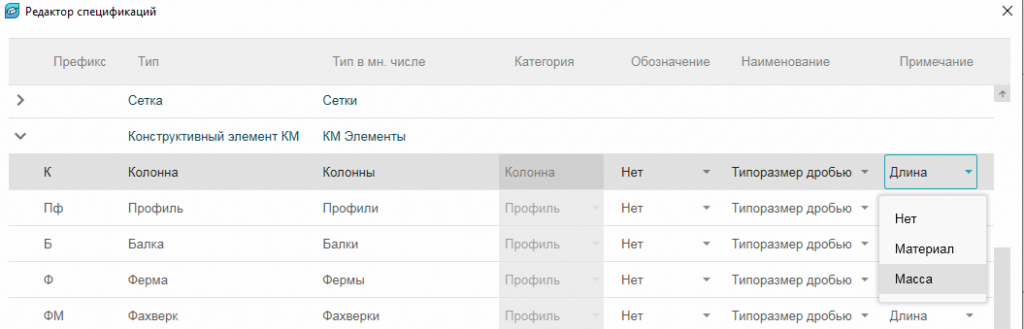

• В редактор спецификаций добавлен новый параметр «Масса».

• Исправлена сортировка вставок сборок в ведомости элементов.
• Исправлен учет материала в массе сборки.
