Платформа nanoCAD
nanoCAD Инженерный BIM
Видеозаписи вебинаров

Платформа nanoCAD 22


Платформа nanoCAD 22

Платформа nanoCAD 22

Производитель - Нанософт разработка

Сделать заказ


Российская платформа для проектирования и моделирования объектов различной сложности



Платформа nanoCAD — российская платформа для проектирования и моделирования объектов различной сложности. Поддержка форматов *.dwg и IFC делает ее отличным решением для совмещения САПР- и BIM-технологий. Функциональность платформы может быть расширена с помощью специальных модулей.

Платформа nanoCAD — не копирование западных технологий, а развитие собственного взгляда на инструменты САПР, призванные повысить эффективность российских проектных групп. Это привычный удобный интерфейс; прямая поддержка формата *.dwg; разработка дополнительных приложений (открытый API); полноценный инструмент разработки чертежей; САПР, настроенная под отечественные стандарты; совместимость с другими решениями и интеграция с NormaCS; платформа для BIM-решений.

Платформа nanoCAD — это коммерческая 2D/3D-САПР профессионального уровня. Использование Платформы nanoCAD в качестве ядра для разработки позволяет сосредоточиться на том, что действительно важно: на эффективных вертикальных решениях, которые требуются вашим клиентам.

Платформа nanoCAD поставляется в локальной и сетевой версии с временными и постоянными лицензиями.

Модули Платформы nanoCAD

Инженерная экосистема Платформы nanoCAD 22 объединяет в себе основной функционал и шесть дополнительных модулей:
  • «СПДС»;
  • «Механика»;
  • «Топоплан»;
  • «3D»;
  • «Растр»;
  • «Организация».

Основные возможности

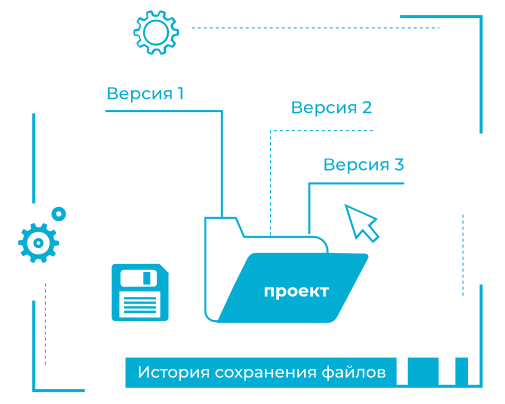

История сохранения файлов
Использование специальных системных переменных позволяет добиться полного контроля над сохранением документов и возможности в любой ситуации вернуть последние данные, а также настроить количество последних версий и продолжительность их хранения.




Оформление по российским стандартам
В отличие от зарубежных САПР, nanoCAD уже настроен под российские требования к оформлению документов. Пользователям больше не придется перенастраивать САПР или устанавливать дополнительные аддоны. В Платформе nanoCAD есть все необходимое для проектирования!



Основа для BIM-решений
Импорт IFC позволяет использовать nanoCAD в качестве вьювера. Благодаря обновленной функции НОРМААУДИТ 2.0 вам будет доступна проверка атрибутов IFC-моделей на актуальность нормативных стандартов. Кроме того, Платформа nanoCAD может использоваться как база для BIM-приложений.


Уникальные возможности

Удобные каталоги палитры инструментов
Платформа nanoCAD располагает палитрой всех инструментов, необходимых для проектирования, включая блоки, таблицы и форматы. Пользователям предоставлена возможность дополнять палитру собственными инструментами и хранить их в быстром доступе.

Профессиональная работа с подложками
В качестве подосновы для проектирования Платформа nanoCAD может использовать различные форматы: *.dwf, *.pdf, облака точек, IFC, растровые форматы, а также многие другие.

Улучшенный редактор блоков
Уникальные возможности редактора позволяют упростить применение пользовательских библиотек объектов и сократить время разработки проекта.

Система масштабирования
Оформление чертежа удобно реализовано как в пространстве модели, так и в пространстве листа: нужный вид оформления подстраивается под масштаб видового экрана.

Удобный интерфейс и совместимость форматов
Платформа nanoCAD предлагает пользователю выбор между привычным (классическим) и современным (ленточным) интерфейсом. Удобное расположение инструментов, простая логика работы, совместимость с популярными САПР-форматами (*.dwg, *.dxf, *.dwt и др.) и командами делают ее лучшим выбором в качестве основной САПР.


Почему стоит выбрать Платформу nanoCAD?
Мы собрали лучшие инструменты в единой платформе. Прямая поддержка формата *.dwg позволит работать с ранее созданными чертежами и проектами. Универсальные инструменты прямого и параметрического трехмерного моделирования — создавать объекты сложной геометрической формы. Благодаря поддержке IFC и обновленной функции НОРМААУДИТ 2.0 вам будет доступна экспертиза BIM-моделей. А прямой импорт облаков точек раскроет возможности работы с цифровыми двойниками на стадии эксплуатации. Все это вы сможете найти в Платформе nanoCAD.

Высокопроизводительная графическая подсистема
Для быстрой работы в 3D мы активно применяем многопоточность и вычисления на видеокартах. Для оптимизации широко используем аппаратные возможности вычислительных средств. А самое главное — мы всегда задействуем только новейшие достижения в области алгоритмов визуализации и вычислительной геометрии. Это позволяет создавать ПО с гораздо большей производительностью.


Основа для BIM-решений
Платформа nanoCAD используется как основа для BIM-решений. Интеграция с BIM-агрегаторами позволит организовать комплексную работу различных проектных групп. В качестве основы целесообразно использовать конфигурацию Платформа nanoCAD Standart, которая содержит профессиональные инструменты 3D-моделирования и функциональный модуль «СПДС» для оформления документации.


Открытый API
Создавайте модули и приложения, которые расширяют базовый функционал Платформы nanoCAD и превращают ее в отраслевой инструмент. Различные виды расчетов, импорт/экспорт данных, интеграция с инструментами документооборота и средствами решения многих других задач — все это может быть реализовано с помощью открытого API.



Модуль «СПДС»
Инструмент предназначен для интеллектуального оформления и редактирования чертежей в соответствии с российскими стандартами. Учтено более 20 норм оформления документации.

Условные обозначения
Нанесение отметок уровня, сварных швов, уклонов, форматов и т.п. не займет много времени, ведь каждый элемент оформления уже вычерчен по стандартам. Интеллектуальные «ручки» позволят видоизменить условное обозначение «по месту». Простой алгоритм команд делает инструменты СПДС не только полезными, но и приятными в работе.


Параметрические объекты
В базу элементов СПДС включен внушительный набор наиболее часто используемых металлических профилей, сборных железобетонных изделий, деталей креплений. Каждый объект имеет параметры, соответствующие стандарту, ГОСТу, серии. Это позволяет ускорить процесс разработки документации, а функционал платформы обеспечивает возможность вывести параметры в таблицы и выноски.

Архитектурные решения
Специальные объекты модуля — оси, стены, колонны, окна, двери и т.п. — возьмут на себя большую часть работы по вычерчиванию плана; от пользователя потребуется только назначать параметры. Команда Помещение позволит автоматически сформировать различные ведомости и экспликации, а используя Менеджер проекта, можно получить 3D-модель здания и документацию в формате IFC.

Умное редактирование
Модуль содержит инструменты автоматизированного редактирования. Существует возможность объединить отдельные отрезки и тексты в таблицу nanoCAD. Утилита Нумерация объектов позволяет автоматически пронумеровать любой объект чертежа, команда Копировать фрагмент -увеличить/уменьшить выделенную графику, а Универсальный маркер — создать собственный объект с вычисляемыми свойствами.

Российские требования Системы проектной документации для строительства полностью реализованы в модуле «СПДС». Команды модуля интуитивно понятны, что позволяет быстро овладеть всем его функционалом. Встроенный Мастер объектов предоставляет возможность пополнять базу элементов собственными наработками. Модуль «СПДС» может использоваться совместно с вертикальными решениями на платформе nanoCAD.


Модуль «Механика»
Инженерное решение для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД.

Гибкость настроек
Максимально удобная работа благодаря широким возможностям настроек. Инструменты оформления конструкторской и технологической документации можно адаптировать в соответствии с требованиями внутреннего нормоконтроля предприятия с учетом правил ЕСКД и ЕСТД.



База параметрических элементов
Модуль «Механика» предоставляет большой выбор параметрических стандартных элементов. В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.


Автоматическое создание спецификаций
Обширный функционал для автоматического создания спецификаций по ГОСТу: простой, встраиваемой, электромонтажной, плазовой, групповых типов А и Б. Широкий спектр настроек позволяет учитывать особенности подготовки спецификаций на различных предприятиях, а также создавать пользовательские спецификации.


Проектирование зубчатых передач
Специализированный модуль позволяет создавать высокоточные чертежи зацеплений с учетом множества параметров нагружения, специфики используемого материала деталей и других особенностей. В основу расчетного модуля положены ГОСТ 21354–87 и ГОСТ 16532–70, что обеспечивает возможность контролировать разработку на соответствие стандарту прочности и стандарту геометрии.

Редактор технических требований
Чертеж — это не только графика, но и техническое описание, которое зачастую бывает достаточно объемным. Встроенный редактор технических требований позволяет максимально быстро и в соответствии со стандартом оформлять текст на чертеже, делать ссылки на элементы оформления, а также вставлять в текст обозначения.



Модуль «Топоплан»
Инженерное решение для создания цифровой модели местности и подготовки чертежа к выпуску топографических планов. Область применения — объекты промышленного и гражданского строительства.

Исходные данные для создания ЦММ
Для создания моделей рельефа в модуле «Топоплан» используются три основных источника данных:
— импорт точек из текстового файла;
— импорт матрицы высот;
— выгрузка точек из ранее импортированного облака точек.


Экспорт и импорт форматов
Импорт из формата LandXML. Команда позволяет импортировать поверхность из формата LandXML. Как результат, в чертеже будет создан объект «Сеть».
Экспорт в формат LandXML. С помощью этой команды осуществляется экспорт поверхности (объекта «Сеть») в формат LandXML для использования в других приложениях.
Импорт из ГИС. Импорт MIF- и SHP-файлов, создание в чертеже полилиний и точечных объектов.
Экспорт в ГИС. Создание MIF- и SHP-файлов на основе объектов чертежа.

Инструменты редактирования поверхностей
Инструменты для работы с поверхностями и подготовки к построению горизонталей:
— переброска и удаление граней (ребер);
изменение, добавление, перемещение и удаление точек;
— добавление структурной линии;
— оконтуривание сети (удаление граней по границе поверхности).
Дополнительные команды для работы с поверхностью:
  • разрезание сети для разделения сети (поверхности) на участки;
  • классификация сети для отделения регионов поверхности (дорог, газонов и т.д.) от основной площадки.

Средства отображения подготовленной модели рельефа

Построение (удаление) горизонталей различной степени сглаженности.
Простановка подписей и берг-штрихов по горизонталям.
Построение профильной линии. Создание 3D-линии по поверхности.
Дополнительные команды:
— проецирование линии на сеть;
— исправление нулевых отметок. Команда изменяет нулевые отметки (координаты Z) по 3D-полилинии.

Текстуры и расчеты
platforma-nano22-22.pngНаложение плоской текстуры. Накладывает текстуру с облака точек на поверхность.
Наложение текстуры с растра для текстурирования поверхности с помощью растровых изображений.
Раскраска сети по высоте. Градиентная заливка поверхности с учетом отметок Z.
Расчет объема между моделями для расчета объема пересекающихся поверхностей: общего, различающегося и балансового.
Расчет объема поверхности (полный или внутри заданного контура).
Расчет площади поверхности.

Отрисовка условных топографических знаков масштабов 1:500, 1:1000, 1:2000, 1:5000
База условных топографических знаков представлена точечными и линейными объектами. Может быть пополнена собственным разделом или дополнительной пользовательской базой.






Модуль «3D»
Многофункциональный модуль, объединяющий два фундаментальных подхода: параметрическое и прямое объемное моделирование.

Конвертация форматов
Возможность конвертации в наиболее распространенные 3D-форматы (С3D, IGS, SAT, STEP, STL, JT, WRL, X_B, X_T) позволяет обмениваться информацией с большинством САПР. Любую модель, выполненную в nanoCAD с применением модуля «3D», можно передать на 3D-принтеры и станки с ЧПУ, используя функцию экспорта.

Параметризация
Широкие возможности формирования параметрических моделей позволяют создавать «умные» 3D-объекты, управляемые числовыми параметрами, а также накладывать геометрические ограничения, задавая условия изменения формы объектов. Вы можете прорабатывать различные исполнения и вариации как отдельной детали, так и сложных многокомпонентных сборок. Грамотное и продуманное использование параметризации значительно сокращает время моделирования и повышает эффективность.

Ассоциативность 3D-моделей и чертежей
Ассоциативная связь моделей и их проекций позволяет пользователям сконцентрироваться на проектировании в 3D-среде, уделяя внимание 2D-графике в основном лишь для оформления чертежей. Все изменения 3D-модели в любой момент будут отображаться и на чертежах, причем элементы оформления, внесенные в 2D-графику, также будут соответствовать этим изменениям.

3D-зависимости
Инструментарий 3D-зависимостей позволяет не только собирать сложные сборки из отдельных компонентов, но и, управляя параметрами разнесения, создавать демонстрационные модели, а также наглядные схемы сборок изделий. Пользователям доступны пять 3D-зависимостей: «Вставка», «Касание», «Симметрия», «Совмещение», «Угловая».


3D-примитивы
В режиме прямого моделирования доступны восемь типов 3D-примитивов — элементов, не требующих дополнительных 2D-построений. Выберите нужный 3D-примитив и задайте необходимые размеры — 3D-тело готово. Нужно изменить размер или форму — потяните за «ручки» в нужном направлении, и объект трансформируется. Инструменты прямого моделирования очень важны и удобны при концептуальном 3D-проектировании.


Модуль «Растр»
Современный инструмент инженера, предназначенный для коррекции растровых изображений и их последующей векторизации.

Автоматическая векторизация
Автоматическая векторизация — это процедура, в ходе которой из исходного растрового изображения создаются векторные объекты: точки, отрезки, дуги, окружности, штриховки, тексты, символы и контуры. По результатам векторизации программа может распознавать типы линий, окружностей, дуг и полилиний, а также стрелки на отрезках и дугах.


Фильтрация монохромных изображений
В модуле «Растр» существует множество команд для фильтрации монохромных растровых изображений: сглаживание, утоньшение/утолщение, удаление «мусора», заливка разрывов в линиях, заливка «дырок», контур, инверсия, выделение объектов по типу и размеру. Применение этих команд не только улучшает качество, но и уменьшает объем растровых файлов.


Калибровка
Команда Калибровка позволяет устранить произвольные (линейные и нелинейные) искажения любых растровых изображений: цветных, монохромных, полутоновых. Этот инструмент часто применяется для выравнивания геодезических планов и карт в растровом формате. Калибровка исправляет ошибки, возникшие в результате деформации исходных графических материалов, а также появившиеся при сканировании.


Бинаризация и разделение цветов
Бинаризация и разделение цветов позволяют получить из цветных изображений монохромные растры, в которых объекты разного цвета (дороги, реки и др.) размещаются на отдельных монохромных слоях. Эффективность векторизации растра, полученного этим путем, выше, чем при черно-белом сканировании цветного изображения.



Работа с растрами любых типов
Интуитивно понятный модуль «Растр» предоставляет все необходимые инструменты для работы с растровыми монохромными, полутоновыми и цветными изображениями различной сложности. Широкая функциональность модуля и привязка к объектам растровых изображений дают возможность преобразовывать растры низкого качества в растры, близкие к качеству исходного чертежа.


Модуль «Организация»
Организованная система управления, передачи и контроля настроек САПР согласно стандартам предприятия (СТП) на разработку, ведение и оформление электронной проектной документации.

Динамика управления
Управление всеми настройками осуществляется с рабочего места САПР-менеджера, который формирует комплекты настроек nanoCAD, распределяя их по группам пользователей. Кроме того, есть возможность оперативно вносить изменения. САПР-менеджер может управлять режимом обновления настроек на рабочих местах, исходя из того, насколько жестко сформулированы требования к соблюдению заданных стандартов.


Простота применения
platforma-nano22-34.pngПредусмотрена работа в нескольких проектах с различными стандартами. Все настройки автоматически копируются с сервера лицензий при запуске nanoCAD — достаточно лишь выбрать нужную группу. Существует возможность настроить работу из внешней сети, поэтому удаленные филиалы также смогут работать со стандартами предприятия. А если отсутствует интернет-подключение, nanoCAD начнет работу в соответствии с последней сохраненной конфигурацией.


Широкий спектр распространяемых настроек
Модуль позволяет распространять файлы:
  • настроек СТП (файлы формата *.dwg, шаблоны и стандарты (*.dwt, *.dws), штриховки (*.pat), настройки плоттеров и стилей печати (*.pc3, *.stb и *.ctb), шрифты (*.shx), скрипты (*.lsp);
  • настроек программы (панели инструментов для ленточного и классического интерфейса (*.xml, *.cfg), расположение стандартных папок, настройки видеографики и т.д.);
  • настроек объектов оформления (выноски, размеры, таблицы и т.д.).
Модуль также предусматривает возможность создания собственных режимов.


Ювелирная настройка передачи данных
Модуль «Организация» позволяет задавать различные режимы работы: «мягкий» режим — пользователь может переопределить файлы корпоративных настроек, заменив их собственными; «средний» режим — пользователь может расширить корпоративные настройки добавлением своих шрифтов, штриховок и т.д.; «жесткий» режим — пользователь может использовать только файлы, заданные корпоративными настройками.


Простой и безопасный механизм работы
Механизм работы модуля «Организация» осуществляется тремя смысловыми единицами:
  • рабочее место САПР-менеджера, где формируются файлы настроек;
  • сервер с централизованным хранилищем настроек и информацией о рабочих местах пользователей;
  • рабочие места пользователей.
  • САПР-менеджер публикует настройки на сервере организации в папке с доступом по FTP-протоколу.
Использование FTP позволяет закрыть доступ к общим файлам настроек, что обеспечивает защиту интеллектуальной собственности организации от утечки. При каждом запуске nanoCAD на сервере лицензий осуществляется идентификация пользователя, после чего все необходимые настройки автоматически копируются на компьютер пользователя.


Что нового в Платформе nanoCAD 22

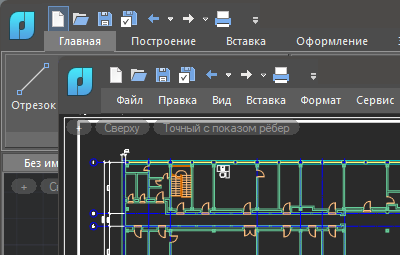

Плавающие окна
Любую вкладку чертежа теперь можно отделить от окна Платформы nanoCAD, сделав ее плавающей. Данный функционал удобен в тех случаях, когда требуется разделить рабочее пространство и видеть несколько файлов. При этом в каждом открепленном окне можно выбрать предпочтительный тип интерфейса.

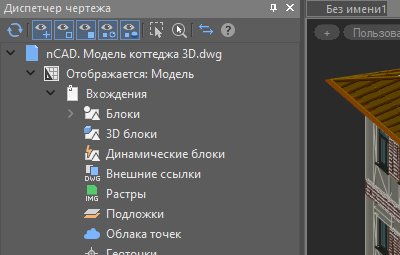

Модернизированный Диспетчер чертежа
Усовершенствованная панель Диспетчера чертежа содержит теперь три категории блоков: стандартные, динамические и 3D-блоки. Добавлены категории мультилиний, а также некоторых объектов «Топоплана», таких как группы точек координатной геометрии, наборы стилей маркеров точек и стилей их меток

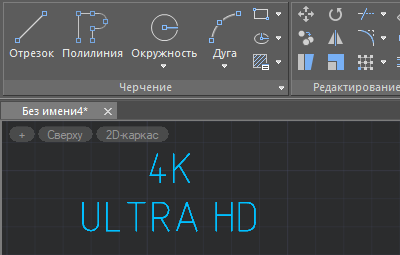

Оптимизация работы в 4К
Оптимизирована работа на экранах с разрешением 4К (3840×2160). Исправлено искажение на высоких разрешениях и на 4К-мониторах отображений:
1. локатора;
2. инструментов управления видами, проекциями и визуальными стилями;
3. кнопок на функциональной панели Свойства;
                                                         4. командной строки;
                                                         5. строки состояния.

Проверка орфографии
Панель Проверка орфографии стала эргономичнее: ошибки теперь представляются в виде таблицы, а настройка выбора — в виде иконок. Появилась опция, которая позволяет в режиме реального времени следить за правильностью написания текстов.

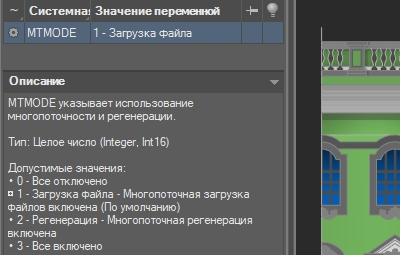

Ускорение открытия файлов
Для ускорения открытия чертежей реализована многопоточная загрузка *.dwg-файлов, управление которой осуществляется системной переменной MTMODE.

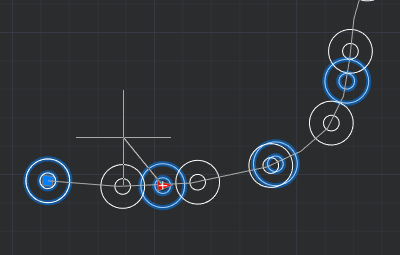

Ассоциативные массивы по траектории
Добавлен функционал создания и редактирования нового типа ассоциативных (динамических) массивов — Массив по траектории. Команда позволяет равномерно распределять копии объекта вдоль траектории или ее части. В качестве объекта можно выбрать линию, полилинию, 3D-полилинию, сплайн, спираль, дугу, окружность или эллипс.

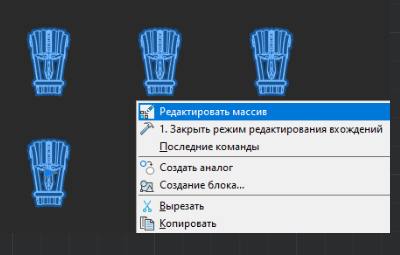

Редактирование источника ассоциативного массива
Команда ARRAYEDIT позволяет изменить или полностью заменить исходный объект ассоциативного массива, при этом сохраняя связь между объектами. По результатам редактирования изменится каждый объект в массиве, что избавит пользователей от необходимой ранее разбивки и перестройки массива.

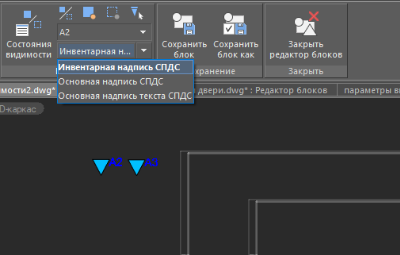

Множественное управление параметром видимости
В редакторе динамических блоков можно задавать неограниченное количество параметров видимостей командой BVSTATEADD. А каждому параметру видимостей в свою очередь назначать сколь угодно много состояний видимостей командой BVSTATE. Это позволит управлять видимостью объектов у каждой видимости динамического блока.

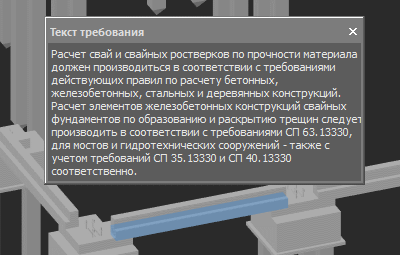

Автоматический подбор требований
Новая функциональная панель автоматически подбирает требования нормативных документов к объектам информационной модели. Интеллектуальный поиск требований осуществляется на основе фактических наименований элементов IFC и кодов Классификатора строительной информации (КСИ).

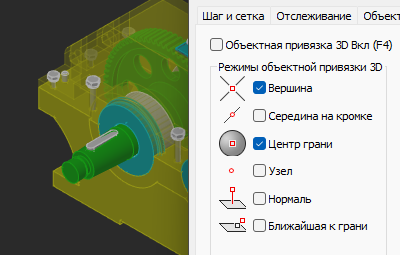

Объектные 3D-привязки
3D-привязки позволяют точно указывать положение точек привязки на объектах, что значительно повышает удобство и скорость при работе с 3D-инструментами.

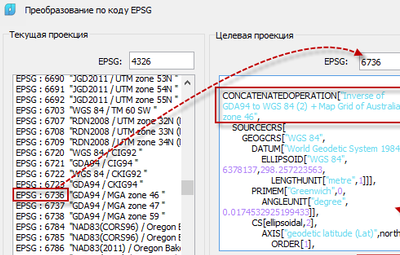

Пересчет координат облака точек
Появилась возможность пересчета координат облака точек из одной системы координат в другую, а также по EPSG-кодам.

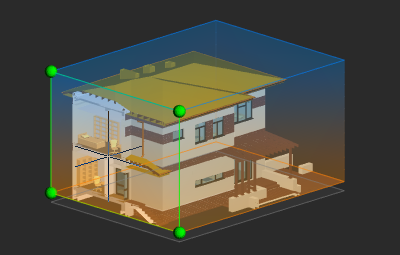

Ограничивающая призма
Механизм создания и управления ограничивающей видовой призмы (MCLIP) полностью переработан и оптимизирован. Использование призмы стало простым и интуитивным.

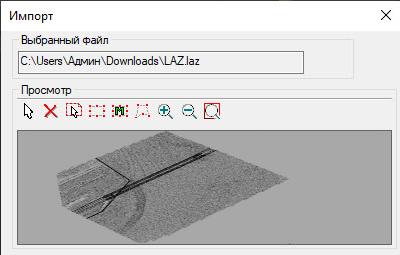

Новые форматы облаков точек
Появился новый формат импорта файла LAZ. Расширены параметры импорта формата PTS, появилась возможность экспорта в формат PTS.

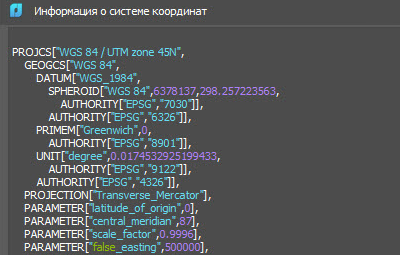

Новые геопараметры в облаках точек
Реализовано сохранение параметров географической системы координат эллипсоида. Привязку в географической системе координат можно увидеть на панели свойств выбранного облака точек.

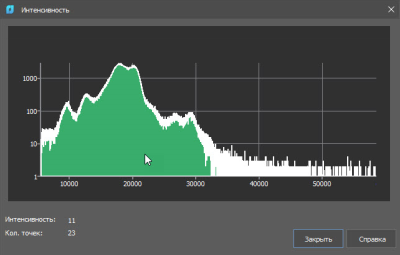

Расширенная информация об облаке
Для совместимости с другими ОС обновлены диалоги работы с облаками точек. Они позволяют увидеть подробную статистику по точкам облака, определяя количество точек по параметрам (например, точки определенного класса).



Новые возможности модуля «3D»

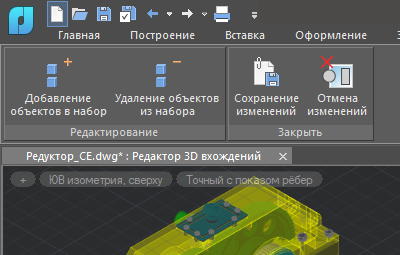

Редактор 3D-блоков
Редактирование блоков, содержащих твердотельные объекты (3D-солиды) или параметрические тела, теперь осуществляется в отдельном редакторе, который вызывается по двойному щелчку на таком блоке командой 3DBEDIT. В диспетчере чертежа 3D-блоки вынесены в отдельный раздел.

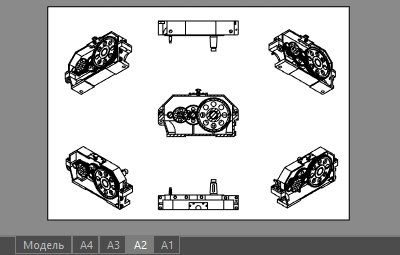

2D-виды на листах
Ранее для оформления чертежа в листе необходимо было создавать проекции 3D-объектов в пространстве модели и затем вставлять эти проекции с помощью видовых экранов в листы. В 22-й версии реализована дополнительная опция, с помощью которой можно создавать 2D-виды напрямую в листах, без их дублирования в пространстве модели.

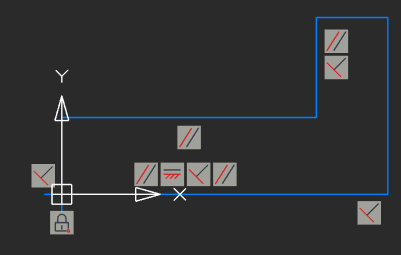

Автоналожение зависимостей
В параметрическом моделировании при построении плоских эскизов будущих моделей реализован режим автоналожения зависимостей. Теперь можно не тратить время на создание геометрических зависимостей — система самостоятельно параметризует объект.



Новые возможности модуля «Топоплан»

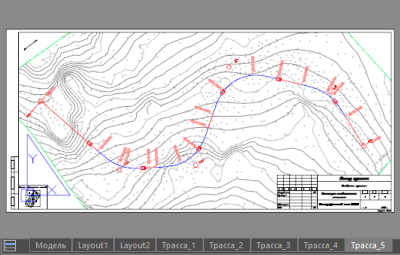

Разбивка на листы для печати
Реализована возможность разбивки чертежа на оформленные листы для последующей печати. Команда Создание рамок листов позволяет разместить на чертеже рамки видов будущих листов, а команда Создание листов по рамкам создает листы на основе рамок с нужным оформлением и масштабом.

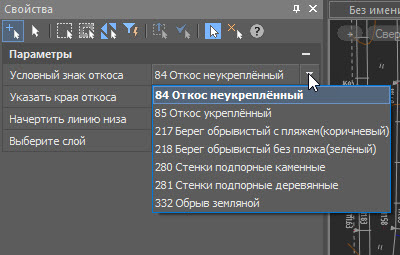

Отрисовка откосов
Появилась возможность отрисовки нового условного знака — «Откос» (откос укрепленный, неукрепленный, берег обрывистый, подпорные стенки, обрыв земляной).

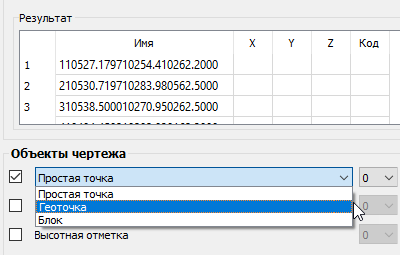

Расширенный интерфейс импорта геоточек
Появилась возможность настройки параметров объекта «Геоточка» (номер точки, высотная отметка, размещение на слое, цветовое отображение объекта и т.д.). Кроме того, в момент импорта точки ее можно представить в виде геоточки или блока. Также появилась возможность пакетного открытия нескольких файлов данных съемок.


Новые возможности модуля «СПДС»

Новые свойства деталей крепежа
Для библиотечных крепежных элементов по старым стандартам добавлены дополнительные свойства по ГОСТ 1759.0 (направление резьбы, поле допуска резьбы, материал, класс и т.д.). Для библиотечных крепежных элементов по новым стандартам добавлены дополнительные свойства по ГОСТ Р ИСО 8991−2011.

Маскировка в маркерах
Маркеры СПДС стали еще удобнее: в них появилась дополнительная опция — маскировка. Это позволит применять маркеры СПДС для насыщенных чертежей, что сделает их более универсальными.

Новые возможности модуля «Механика»

Местные разрезы
Команда Местный разрез позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах средствами этой команды можно делать полуразрезы, а на днищах и обечайках с местными разрезами — показывать их толщину.

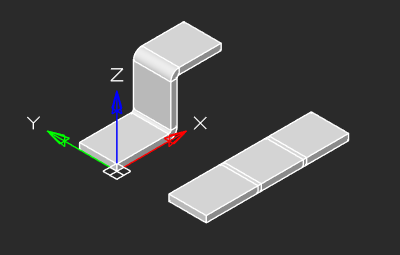

Развертка как отдельное тело

При работе с листовыми моделями реализована возможность создания развертки как отдельного тела. Этот функционал предоставляет больше свободы при оформлении чертежей по 3D-моделям из листовых тел. Чертежи разверток теперь можно оформлять одновременно в двух состояниях — разогнутом и согнутом, сохраняя при этом ассоциативность с 3D-моделью.

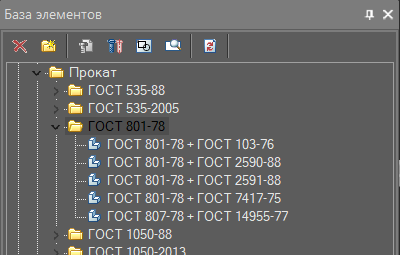

Новые материалы в базе
В базе элементов появились новые материалы:
1. стали ГОСТ 1050–88, ГОСТ 1050–2013, ГОСТ 4543–2016 с полным обозначением по стандартам;
2. иностранные материалы по EN, DIN и ASTM;
3. прокаты ГОСТ 801–78, ГОСТ 1051–73, ГОСТ 20072–74, ГОСТ 23570–79, ГОСТ Р 54908−2012, ГОСТ Р 56299−2014.
