Платформа nanoCAD 24
|
|
Платформа nanoCAD — российская платформа для проектирования и моделирования объектов различной сложности. Поддержка форматов *.dwg и IFC делает ее отличным решением для совмещения САПР- и BIM-технологий. Функциональность платформы может быть расширена с помощью специальных модулей.
Платформа nanoCAD — не копирование западных технологий, а развитие собственного взгляда на инструменты САПР, призванные повысить эффективность российских проектных групп. Это привычный удобный интерфейс; прямая поддержка формата *.dwg; разработка дополнительных приложений (открытый API); полноценный инструмент разработки чертежей; САПР, настроенная под отечественные стандарты; совместимость с другими решениями и интеграция с NormaCS; платформа для BIM-решений.
Платформа nanoCAD — это коммерческая 2D/3D-САПР профессионального уровня. Использование Платформы nanoCAD в качестве ядра для разработки позволяет сосредоточиться на том, что действительно важно: на эффективных вертикальных решениях, которые требуются вашим клиентам.
Платформа nanoCAD поставляется в локальной и сетевой версии с временными и постоянными лицензиями.
Модули Платформы nanoCAD
Модули Платформы nanoCAD
Инженерная экосистема Платформы nanoCAD 23 объединяет в себе основной функционал и шесть дополнительных модулей:
- «СПДС»;
- «Механика»;
- «Топоплан»;
- «3D»;
- «Растр»;
- «Организация».
История сохранения файлов
Использование специальных системных переменных позволяет добиться полного контроля над сохранением документов и возможности в любой ситуации вернуть последние данные, а также настроить количество последних версий и продолжительность их хранения.
Оформление по российским стандартам
В отличие от зарубежных САПР, nanoCAD уже настроен под российские требования к оформлению документов. Пользователям больше не придется перенастраивать САПР или устанавливать дополнительные аддоны. В Платформе nanoCAD есть все необходимое для проектирования!
Основа для BIM-решений
Импорт IFC позволяет использовать nanoCAD в качестве вьювера. Благодаря обновленной функции НОРМААУДИТ 2.0 вам будет доступна проверка атрибутов IFC-моделей на актуальность нормативных стандартов. Кроме того, Платформа nanoCAD может использоваться как база для BIM-приложений.
Уникальные возможности
Удобные каталоги палитры инструментов
Платформа nanoCAD располагает палитрой всех инструментов, необходимых для проектирования, включая блоки, таблицы и форматы. Пользователям предоставлена возможность дополнять палитру собственными инструментами и хранить их в быстром доступе.
Профессиональная работа с подложками
В качестве подосновы для проектирования Платформа nanoCAD может использовать различные форматы: *.dwf, *.pdf, облака точек, IFC, растровые форматы, а также многие другие.
Улучшенный редактор блоков
Уникальные возможности редактора позволяют упростить применение пользовательских библиотек объектов и сократить время разработки проекта.
Система масштабирования
Оформление чертежа удобно реализовано как в пространстве модели, так и в пространстве листа: нужный вид оформления подстраивается под масштаб видового экрана.
Удобный интерфейс и совместимость форматов
Платформа nanoCAD предлагает пользователю выбор между привычным (классическим) и современным (ленточным) интерфейсом. Удобное расположение инструментов, простая логика работы, совместимость с популярными САПР-форматами (*.dwg, *.dxf, *.dwt и др.) и командами делают ее лучшим выбором в качестве основной САПР.
Почему стоит выбрать Платформу nanoCAD?
Мы собрали лучшие инструменты в единой платформе. Прямая поддержка формата *.dwg позволит работать с ранее созданными чертежами и проектами. Универсальные инструменты прямого и параметрического трехмерного моделирования — создавать объекты сложной геометрической формы. Благодаря поддержке IFC и обновленной функции НОРМААУДИТ 2.0 вам будет доступна экспертиза BIM-моделей. А прямой импорт облаков точек раскроет возможности работы с цифровыми двойниками на стадии эксплуатации. Все это вы сможете найти в Платформе nanoCAD.
Высокопроизводительная графическая подсистема
Инженерное решение для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД.
Гибкость настроек
Инженерное решение для создания цифровой модели местности и подготовки чертежа к выпуску топографических планов. Область применения — объекты промышленного и гражданского строительства.
Исходные данные для создания ЦММ
Средства отображения подготовленной модели рельефа
Текстуры и расчеты
Наложение плоской текстуры. Накладывает текстуру с облака точек на поверхность.
Наложение текстуры с растра для текстурирования поверхности с помощью растровых изображений.
Раскраска сети по высоте. Градиентная заливка поверхности с учетом отметок Z.
Расчет объема между моделями для расчета объема пересекающихся поверхностей: общего, различающегося и балансового.
Расчет объема поверхности (полный или внутри заданного контура).
Расчет площади поверхности.
Отрисовка условных топографических знаков масштабов 1:500, 1:1000, 1:2000, 1:5000
Многофункциональный модуль, объединяющий два фундаментальных подхода: параметрическое и прямое объемное моделирование.
Конвертация форматов
Для быстрой работы в 3D мы активно применяем многопоточность и вычисления на видеокартах. Для оптимизации широко используем аппаратные возможности вычислительных средств. А самое главное — мы всегда задействуем только новейшие достижения в области алгоритмов визуализации и вычислительной геометрии. Это позволяет создавать ПО с гораздо большей производительностью.
Основа для BIM-решений
Платформа nanoCAD используется как основа для BIM-решений. Интеграция с BIM-агрегаторами позволит организовать комплексную работу различных проектных групп. В качестве основы целесообразно использовать конфигурацию Платформа nanoCAD Standart, которая содержит профессиональные инструменты 3D-моделирования и функциональный модуль «СПДС» для оформления документации.

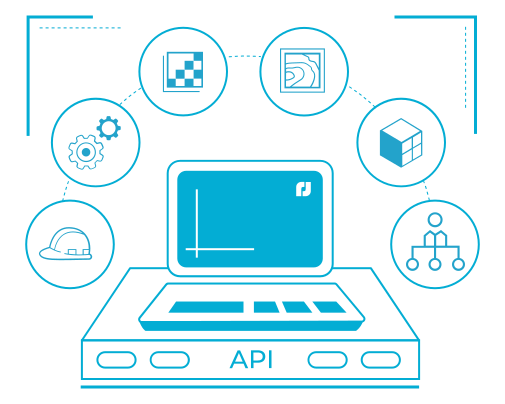

Открытый API
Создавайте модули и приложения, которые расширяют базовый функционал Платформы nanoCAD и превращают ее в отраслевой инструмент. Различные виды расчетов, импорт/экспорт данных, интеграция с инструментами документооборота и средствами решения многих других задач — все это может быть реализовано с помощью открытого API.
Модуль «СПДС»
Инструмент предназначен для интеллектуального оформления и редактирования чертежей в соответствии с российскими стандартами. Учтено более 20 норм оформления документации.
Условные обозначения
Условные обозначения
Нанесение отметок уровня, сварных швов, уклонов, форматов и т.п. не займет много времени, ведь каждый элемент оформления уже вычерчен по стандартам. Интеллектуальные «ручки» позволят видоизменить условное обозначение «по месту». Простой алгоритм команд делает инструменты СПДС не только полезными, но и приятными в работе.
Параметрические объекты
В базу элементов СПДС включен внушительный набор наиболее часто используемых металлических профилей, сборных железобетонных изделий, деталей креплений. Каждый объект имеет параметры, соответствующие стандарту, ГОСТу, серии. Это позволяет ускорить процесс разработки документации, а функционал платформы обеспечивает возможность вывести параметры в таблицы и выноски.
Архитектурные решения
Специальные объекты модуля — оси, стены, колонны, окна, двери и т.п. — возьмут на себя большую часть работы по вычерчиванию плана; от пользователя потребуется только назначать параметры. Команда Помещение позволит автоматически сформировать различные ведомости и экспликации, а используя Менеджер проекта, можно получить 3D-модель здания и документацию в формате IFC.
Умное редактирование
Модуль содержит инструменты автоматизированного редактирования. Существует возможность объединить отдельные отрезки и тексты в таблицу nanoCAD. Утилита Нумерация объектов позволяет автоматически пронумеровать любой объект чертежа, команда Копировать фрагмент -увеличить/уменьшить выделенную графику, а Универсальный маркер — создать собственный объект с вычисляемыми свойствами.
Российские требования Системы проектной документации для строительства полностью реализованы в модуле «СПДС». Команды модуля интуитивно понятны, что позволяет быстро овладеть всем его функционалом. Встроенный Мастер объектов предоставляет возможность пополнять базу элементов собственными наработками. Модуль «СПДС» может использоваться совместно с вертикальными решениями на платформе nanoCAD.
Модуль «Механика»
Инженерное решение для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД.
Гибкость настроек
Максимально удобная работа благодаря широким возможностям настроек. Инструменты оформления конструкторской и технологической документации можно адаптировать в соответствии с требованиями внутреннего нормоконтроля предприятия с учетом правил ЕСКД и ЕСТД.
База параметрических элементов
Модуль «Механика» предоставляет большой выбор параметрических стандартных элементов. В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.
Автоматическое создание спецификаций
Обширный функционал для автоматического создания спецификаций по ГОСТу: простой, встраиваемой, электромонтажной, плазовой, групповых типов А и Б. Широкий спектр настроек позволяет учитывать особенности подготовки спецификаций на различных предприятиях, а также создавать пользовательские спецификации.
Проектирование зубчатых передач
Специализированный модуль позволяет создавать высокоточные чертежи зацеплений с учетом множества параметров нагружения, специфики используемого материала деталей и других особенностей. В основу расчетного модуля положены ГОСТ 21354–87 и ГОСТ 16532–70, что обеспечивает возможность контролировать разработку на соответствие стандарту прочности и стандарту геометрии.
Редактор технических требований
Чертеж — это не только графика, но и техническое описание, которое зачастую бывает достаточно объемным. Встроенный редактор технических требований позволяет максимально быстро и в соответствии со стандартом оформлять текст на чертеже, делать ссылки на элементы оформления, а также вставлять в текст обозначения.
Модуль «Топоплан»
Инженерное решение для создания цифровой модели местности и подготовки чертежа к выпуску топографических планов. Область применения — объекты промышленного и гражданского строительства.
Исходные данные для создания ЦММ
Для создания моделей рельефа в модуле «Топоплан» используются три основных источника данных:
— импорт точек из текстового файла;
— импорт матрицы высот;
— выгрузка точек из ранее импортированного облака точек.
— импорт точек из текстового файла;
— импорт матрицы высот;
— выгрузка точек из ранее импортированного облака точек.
Экспорт и импорт форматов
Импорт из формата LandXML. Команда позволяет импортировать поверхность из формата LandXML. Как результат, в чертеже будет создан объект «Сеть».
Экспорт в формат LandXML. С помощью этой команды осуществляется экспорт поверхности (объекта «Сеть») в формат LandXML для использования в других приложениях.
Импорт из ГИС. Импорт MIF- и SHP-файлов, создание в чертеже полилиний и точечных объектов.
Экспорт в ГИС. Создание MIF- и SHP-файлов на основе объектов чертежа.
Инструменты редактирования поверхностей
Экспорт в формат LandXML. С помощью этой команды осуществляется экспорт поверхности (объекта «Сеть») в формат LandXML для использования в других приложениях.
Импорт из ГИС. Импорт MIF- и SHP-файлов, создание в чертеже полилиний и точечных объектов.
Экспорт в ГИС. Создание MIF- и SHP-файлов на основе объектов чертежа.
Инструменты редактирования поверхностей
Инструменты для работы с поверхностями и подготовки к построению горизонталей:
— переброска и удаление граней (ребер);
изменение, добавление, перемещение и удаление точек;
— добавление структурной линии;
— оконтуривание сети (удаление граней по границе поверхности).
изменение, добавление, перемещение и удаление точек;
— добавление структурной линии;
— оконтуривание сети (удаление граней по границе поверхности).
Дополнительные команды для работы с поверхностью:
- разрезание сети для разделения сети (поверхности) на участки;
- классификация сети для отделения регионов поверхности (дорог, газонов и т.д.) от основной площадки.
Средства отображения подготовленной модели рельефа
Построение (удаление) горизонталей различной степени сглаженности.
Простановка подписей и берг-штрихов по горизонталям.
Построение профильной линии. Создание 3D-линии по поверхности.
Дополнительные команды:
Простановка подписей и берг-штрихов по горизонталям.
Построение профильной линии. Создание 3D-линии по поверхности.
Дополнительные команды:
— проецирование линии на сеть;
— исправление нулевых отметок. Команда изменяет нулевые отметки (координаты Z) по 3D-полилинии.
— исправление нулевых отметок. Команда изменяет нулевые отметки (координаты Z) по 3D-полилинии.
Текстуры и расчеты
Наложение плоской текстуры. Накладывает текстуру с облака точек на поверхность.
Наложение текстуры с растра для текстурирования поверхности с помощью растровых изображений.
Раскраска сети по высоте. Градиентная заливка поверхности с учетом отметок Z.
Расчет объема между моделями для расчета объема пересекающихся поверхностей: общего, различающегося и балансового.
Расчет объема поверхности (полный или внутри заданного контура).
Расчет площади поверхности.
Отрисовка условных топографических знаков масштабов 1:500, 1:1000, 1:2000, 1:5000
База условных топографических знаков представлена точечными и линейными объектами. Может быть пополнена собственным разделом или дополнительной пользовательской базой.
Модуль «3D»
Многофункциональный модуль, объединяющий два фундаментальных подхода: параметрическое и прямое объемное моделирование.
Конвертация форматов
Возможность конвертации в наиболее распространенные 3D-форматы (С3D, IGS, SAT, STEP, STL, JT, WRL, X_B, X_T) позволяет обмениваться информацией с большинством САПР. Любую модель, выполненную в nanoCAD с применением модуля «3D», можно передать на 3D-принтеры и станки с ЧПУ, используя функцию экспорта.
Параметризация
Широкие возможности формирования параметрических моделей позволяют создавать «умные» 3D-объекты, управляемые числовыми параметрами, а также накладывать геометрические ограничения, задавая условия изменения формы объектов. Вы можете прорабатывать различные исполнения и вариации как отдельной детали, так и сложных многокомпонентных сборок. Грамотное и продуманное использование параметризации значительно сокращает время моделирования и повышает эффективность.
Ассоциативность 3D-моделей и чертежей
Ассоциативная связь моделей и их проекций позволяет пользователям сконцентрироваться на проектировании в 3D-среде, уделяя внимание 2D-графике в основном лишь для оформления чертежей. Все изменения 3D-модели в любой момент будут отображаться и на чертежах, причем элементы оформления, внесенные в 2D-графику, также будут соответствовать этим изменениям.
3D-зависимости
Современный инструмент инженера, предназначенный для коррекции растровых изображений и их последующей векторизации.
Автоматическая векторизация
Организованная система управления, передачи и контроля настроек САПР согласно стандартам предприятия (СТП) на разработку, ведение и оформление электронной проектной документации.
Динамика управления
Инструментарий 3D-зависимостей позволяет не только собирать сложные сборки из отдельных компонентов, но и, управляя параметрами разнесения, создавать демонстрационные модели, а также наглядные схемы сборок изделий. Пользователям доступны пять 3D-зависимостей: «Вставка», «Касание», «Симметрия», «Совмещение», «Угловая».
3D-примитивы
В режиме прямого моделирования доступны восемь типов 3D-примитивов — элементов, не требующих дополнительных 2D-построений. Выберите нужный 3D-примитив и задайте необходимые размеры — 3D-тело готово. Нужно изменить размер или форму — потяните за «ручки» в нужном направлении, и объект трансформируется. Инструменты прямого моделирования очень важны и удобны при концептуальном 3D-проектировании.
Модуль «Растр»
Современный инструмент инженера, предназначенный для коррекции растровых изображений и их последующей векторизации.
Автоматическая векторизация
Автоматическая векторизация — это процедура, в ходе которой из исходного растрового изображения создаются векторные объекты: точки, отрезки, дуги, окружности, штриховки, тексты, символы и контуры. По результатам векторизации программа может распознавать типы линий, окружностей, дуг и полилиний, а также стрелки на отрезках и дугах.
Фильтрация монохромных изображений
В модуле «Растр» существует множество команд для фильтрации монохромных растровых изображений: сглаживание, утоньшение/утолщение, удаление «мусора», заливка разрывов в линиях, заливка «дырок», контур, инверсия, выделение объектов по типу и размеру. Применение этих команд не только улучшает качество, но и уменьшает объем растровых файлов.
Калибровка
Команда Калибровка позволяет устранить произвольные (линейные и нелинейные) искажения любых растровых изображений: цветных, монохромных, полутоновых. Этот инструмент часто применяется для выравнивания геодезических планов и карт в растровом формате. Калибровка исправляет ошибки, возникшие в результате деформации исходных графических материалов, а также появившиеся при сканировании.
Бинаризация и разделение цветов
Бинаризация и разделение цветов позволяют получить из цветных изображений монохромные растры, в которых объекты разного цвета (дороги, реки и др.) размещаются на отдельных монохромных слоях. Эффективность векторизации растра, полученного этим путем, выше, чем при черно-белом сканировании цветного изображения.
Работа с растрами любых типов
Интуитивно понятный модуль «Растр» предоставляет все необходимые инструменты для работы с растровыми монохромными, полутоновыми и цветными изображениями различной сложности. Широкая функциональность модуля и привязка к объектам растровых изображений дают возможность преобразовывать растры низкого качества в растры, близкие к качеству исходного чертежа.
Модуль «Организация»
Организованная система управления, передачи и контроля настроек САПР согласно стандартам предприятия (СТП) на разработку, ведение и оформление электронной проектной документации.
Динамика управления
Управление всеми настройками осуществляется с рабочего места САПР-менеджера, который формирует комплекты настроек nanoCAD, распределяя их по группам пользователей. Кроме того, есть возможность оперативно вносить изменения. САПР-менеджер может управлять режимом обновления настроек на рабочих местах, исходя из того, насколько жестко сформулированы требования к соблюдению заданных стандартов.
Простота применения
Предусмотрена работа в нескольких проектах с различными стандартами. Все настройки автоматически копируются с сервера лицензий при запуске nanoCAD — достаточно лишь выбрать нужную группу. Существует возможность настроить работу из внешней сети, поэтому удаленные филиалы также смогут работать со стандартами предприятия. А если отсутствует интернет-подключение, nanoCAD начнет работу в соответствии с последней сохраненной конфигурацией.
Предусмотрена работа в нескольких проектах с различными стандартами. Все настройки автоматически копируются с сервера лицензий при запуске nanoCAD — достаточно лишь выбрать нужную группу. Существует возможность настроить работу из внешней сети, поэтому удаленные филиалы также смогут работать со стандартами предприятия. А если отсутствует интернет-подключение, nanoCAD начнет работу в соответствии с последней сохраненной конфигурацией.
Широкий спектр распространяемых настроек
Модуль позволяет распространять файлы:
Модуль также предусматривает возможность создания собственных режимов.
- настроек СТП (файлы формата *.dwg, шаблоны и стандарты (*.dwt, *.dws), штриховки (*.pat), настройки плоттеров и стилей печати (*.pc3, *.stb и *.ctb), шрифты (*.shx), скрипты (*.lsp);
- настроек программы (панели инструментов для ленточного и классического интерфейса (*.xml, *.cfg), расположение стандартных папок, настройки видеографики и т.д.);
- настроек объектов оформления (выноски, размеры, таблицы и т.д.).
Ювелирная настройка передачи данных
Основные изменения в Платформе nanoCAD 24
В модуле «3D» улучшены инструменты универсального прямого 3D-моделирования, что позволит пользователю эффективно решать задачи концептуального проектирования непосредственно в среде nanoCAD. Библиотека фактур пополнилась новыми материалами.
В модуле «СПДС» появилась возможность работать с объектами оформления в системах координат, отличных от мировой системы координат.
Модуль «Организация» научился распространять приложения. Улучшены алгоритмы обновления и синхронизации настроек.
В модуле «Топоплан» усовершенствован функционал работы с цифровой моделью рельефа, появились команды объединения моделей, массовой вставки структурных линий, вставки и удаления множества точек. Доработана библиотека условных знаков.
Библиотека фактур
Новые возможности модуля «3D»
Вытягивание по сечениям
Доработанная команда Штамповка
Модуль «Организация» позволяет задавать различные режимы работы: «мягкий» режим — пользователь может переопределить файлы корпоративных настроек, заменив их собственными; «средний» режим — пользователь может расширить корпоративные настройки добавлением своих шрифтов, штриховок и т.д.; «жесткий» режим — пользователь может использовать только файлы, заданные корпоративными настройками.
Простой и безопасный механизм работы
Механизм работы модуля «Организация» осуществляется тремя смысловыми единицами:
Механизм работы модуля «Организация» осуществляется тремя смысловыми единицами:
- рабочее место САПР-менеджера, где формируются файлы настроек;
- сервер с централизованным хранилищем настроек и информацией о рабочих местах пользователей;
- рабочие места пользователей.
- САПР-менеджер публикует настройки на сервере организации в папке с доступом по FTP-протоколу.
Что нового в Платформе nanoCAD 24
На базе Платформы можно создать единый информационный контур данных, совмещая САПР- и BIM-технологии благодаря поддержке форматов *.dwg и IFC. Платформа nanoCAD включена в Единый реестр российских программ для электронных вычислительных машин и баз данных.
Основные изменения в Платформе nanoCAD 24
- Редактировать объекты теперь можно в режиме перспективы;
- Функция формирования комплектов документации получила ряд расширений;
- Появилась новая панель работы со слоями;
- Обновлена панель отображения внешних ссылок;
- Реализована новая функция транслятора слоев.
В модуле «3D» улучшены инструменты универсального прямого 3D-моделирования, что позволит пользователю эффективно решать задачи концептуального проектирования непосредственно в среде nanoCAD. Библиотека фактур пополнилась новыми материалами.
В модуле «СПДС» появилась возможность работать с объектами оформления в системах координат, отличных от мировой системы координат.
Модуль «Организация» научился распространять приложения. Улучшены алгоритмы обновления и синхронизации настроек.
В модуле «Топоплан» усовершенствован функционал работы с цифровой моделью рельефа, появились команды объединения моделей, массовой вставки структурных линий, вставки и удаления множества точек. Доработана библиотека условных знаков.
Что нового в Платформе nanoCAD 23
Библиотека фактур
Панель обозреватель материалов, переименована в Обозреватель фактур. Теперь в стандартной поставке Платформы nanoCAD присутствуют набор готовых растровых текстур, которые можно применять к граням объектов. Там же существует возможность добавлять пользовательские библиотеки фактур.
Ограничивающая призма по нескольким объектам
Библиотека фактур
Ограничивающая призма по нескольким объектам
Добавлена команда ОПРИЗМАВЫБ (MCLIPBYSELECTION), которая выстраивает ограничивающую призму вокруг выбранных объектов по размеру их общего габаритного прямоугольника. Для редактирования или удаления призмы, выстроенной командой MCLIPBYSELECTION, следует ввести команду MCLIP.
Бездиалоговый вариант команды –ATTEXT
Ограничивающая призма по нескольким объектам
Бездиалоговый вариант команды –ATTEXT
Теперь указание новой плоскости ПСК можно производить во время любого очередного запроса координат. Для этого, указывая вершину щелчком мыши, нужно удерживать нажатым сочетание клавиш CTRL + ~ (тильда).
Обновление версии PostgreSQL
Бездиалоговый вариант команды –ATTEXT
Обновление версии PostgreSQL
PostgreSQL обновлена до версии 12.12. В более ранних версиях, по информации ФСТЭК России, выявлены критические уязвимости (идентификатор в базе уязвимостей – BDU:2022-04971).
Выбор отдельных сегментов полилинии
Обновление версии PostgreSQL
Выбор отдельных сегментов полилинии
Добавлена возможность выбирать отдельные сегменты полилинии с помощью комбинации Ctrl + щелчок мыши. Выбранные сегменты можно удалять, при этом оставшиеся части будут отдельными полилиниями.
Системная переменная TEXTEDITMODE
Выбор отдельных сегментов полилинии
Системная переменная TEXTEDITMODE
Реализована системная переменная TEXTEDITMODE, которая отвечает за возможность редактирования нескольких многострочных текстовых объектов подряд.
Опция Грань для команды ПСК
Системная переменная TEXTEDITMODE
Опция Грань для команды ПСК
Для команды ПСК (UCS) добавлена опция Грань. При выборе этой опции плоскость ПСК совмещается с выбранной гранью трехмерного твердотельного объекта.
Иконка ПСК
Опция Грань для команды ПСК
Иконка ПСК
Добавлена курсорная иконка предварительного просмотра новой ПСК при вызове команды ПСК (UCS).
3D-привязки Узел и Вершина к сплайну
Иконка ПСК
3D-привязки Узел и Вершина к сплайну
3D-привязка Узел находит определяющие точки на сплайне, построенном по определяющим точкам. 3D-привязка Вершина находит управляющие вершины на сплайне, построенном по управляющим вершинам.
Отключение информации о слоях при печати в PDFВ
3D-привязки Узел и Вершина к сплайну
Отключение информации о слоях при печати в PDFВ
В диалог настройки встроенных PDF-принтеров добавлена опция Отключить информацию о слоях. Использование этой опции может оптимизировать работу с PDF-файлами.
Кнопка Выбор группы в интерфейсе
Отключение информации о слоях при печати в PDFВ
Кнопка Выбор группы в интерфейсе
В интерфейс добавлена кнопка Выбор группы (команда PGROUP). Кнопка расположена на вкладке Главная → Группа ленточного интерфейса и на панели Группа классического интерфейса.
Межзнаковый интервал текста
Кнопка Выбор группы в интерфейсе
Межзнаковый интервал текста
На панели редактирования многострочного текста добавлена кнопка Трекинг, позволяющая задавать межзнаковый интервал.
Проверка дубликатов объектов для импорта PDF
Межзнаковый интервал текста
Проверка дубликатов объектов для импорта PDF
В диалоге импорта PDF добавлена опция Проверка дубликатов объектов, отключение которой может ускорить импорт файла.
Обновления Диспетчера чертежа
Проверка дубликатов объектов для импорта PDF
Обновления Диспетчера чертежа
В Диспетчер чертежа добавлено отображение статусов слоев: текущий, слой внешней ссылки, включен/отключен, разморожен/заморожен.
Обновление утилиты пакетной обработки файлов
Обновления Диспетчера чертежа
Обновление утилиты пакетной обработки файлов
Теперь можно изменить последовательность работы команд очистки и исправления документов;
появилась возможность включить или отключить поиск файлов в подпапках выбранной для проверки файлов папки.
Кнопка вызова диалога Выбор объектов в строке состояния
появилась возможность включить или отключить поиск файлов в подпапках выбранной для проверки файлов папки.
Обновление утилиты пакетной обработки файлов
Кнопка вызова диалога Выбор объектов в строке состояния
В строку состояния добавлена кнопка, отвечающая за показ диалога выбора накладывающихся объектов.
«Найти и Заменить» работает с мультивыносками
Кнопка вызова диалога Выбор объектов в строке состояния
«Найти и Заменить» работает с мультивыносками
Команда «FIND» теперь не только находит совпадения в мультивыносках, но и заменяет совпадающий текст на нужный.
Панель настройки визуальных стилей
«Найти и Заменить» работает с мультивыносками
Панель настройки визуальных стилей
С новой панелью визуальных стилей теперь можно производить самые тонкие представления объектов в пространстве.
Панель настройки визуальных стилей
Новые возможности модуля «3D»
Вытягивание по сечениям
В параметрическом режиме моделирования появилась возможность создания модели с отверстием в режиме «Вытягивания по сечениям».
Выравнивание выдавливаемой грани
Вытягивание по сечениям
Выравнивание выдавливаемой грани
При команде «Выдавить грань» и «Выдавливание» добавили возможности выровнять 2 грани - создаваемую с помощью выдавливания и созданной на модели
Учет геометрии на гранях
Выравнивание выдавливаемой грани
Учет геометрии на гранях
Команда - PRESSPULL при поиске грани/контура для выдавливания/вдавливания теперь учитывает дополнительную геометрию, нарисованную на грани.
Новые возможности модуля «Механика»
Сборочные единицы
Учет геометрии на гранях
Новые возможности модуля «Механика»
Сборочные единицы
Дополнительные возможности для 3D-проектирования сборочных единиц, с учётом потребностей по автоматизации создания чертежей и спецификаций.
Спецификация по 3D-модели
Сборочные единицы
Спецификация по 3D-модели
Возможность создавать спецификации по 3D-сборкам с автоматическим подсчетом массы в зависимости от назначенных на детали материалов.
Новые прокаты в базе материалов
Спецификация по 3D-модели
Новые прокаты в базе материалов
В базу материалов добавлены прокаты со сложным условным обозначением: ГОСТ 5582-75, ГОСТ 5632-2014, ГОСТ 24892-81, ГОСТ 27772-2021, ГОСТ 51393-99, ГОСТ Р 54909-2012, ГОСТ Р 55374-2012.
Новая команда «Отбортовка»
Новые прокаты в базе материалов
Новая команда «Отбортовка»
Появилась команда листового моделирования, которая позволяет построить в листовой детали сгиб вдоль плоского ребра произвольной формы или цепочки ребер, стыкующийся по касательной.
Обновление истории 3D-построений
Новая команда «Отбортовка»
Обновление истории 3D-построений
Реализована возможность изменять порядок построения в дереве истории 3D-построений, появился элемент окончания истории 3D-построения. Теперь элементы истории можно менять местами и скрывать детали.
Обновление истории 3D-построений
Доработанная команда Штамповка
При создании штамповки теперь можно выбирать сразу несколько замкнутых контуров (областей эскиза).
Новые возможности модуля «Топоплан»
3D-откоc
Доработанная команда Штамповка
Новые возможности модуля «Топоплан»
3D-откоc
Появилась новая команда для построение трёхмерного откоса по поверхности или по объектам.
Разность поверхностей
3D-откоc
Разность поверхностей
Команда создаёт новую поверхность в результате вычитания одной поверхности из другой.
Формирование легенды
Разность поверхностей
Формирование легенды
Команда выводит в чертёж легенду в виде таблицы для выбранной сети с раскраской по высоте.
Топографические штриховки
Формирование легенды
Топографические штриховки
Команда выполняет заполнение контура условными знаками по прямоугольной, шахматной или произвольной сетке.
Создание геоточек по точкам и текстам
Топографические штриховки
Создание геоточек по точкам и текстам
Команда создаёт геоточки по точкам (окружностям, блокам) и найденным на заданном расстоянии текстовым объектам (Текстам, МТекстам).
Экспорт геоточек
Создание геоточек по точкам и текстам
Экспорт геоточек
Можно экспортировать в формат txt, csv, sdr такие объекты, как геоточки, блоки, простые точки с возможностью создания меток в чертеже.
Удаление ребра
Экспорт геоточек
Удаление ребра
При редактировании поверхности появилась возможность группового удаления рёбер (синей и зелёной рамками).
Раскраска сети по высоте
Удаление ребра
Раскраска сети по высоте
Обновлен интерфейс диалога.
Импорт KML/KMZ файлов
Раскраска сети по высоте
Импорт KML/KMZ файлов
Обновлён диалог, теперь в нём загруженные файлы отображаются на глобусе (с возможностью выбора карты или спутникового снимка).
Конвертация точек
Импорт KML/KMZ файлов
Конвертация точек
Команда позволяет выполнить конвертацию точечных объектов: точек в геоточки и блоки, блоков в точки и геоточки, геоточек в точки и блоки.
Создание собственных стилей меток и маркеров для геоточек
Создание собственных стилей меток и маркеров для геоточек
Выполняется из диспетчера чертежа, параметры настраиваются в панели Свойства.
Импорт геопривязанных растров
Импорт геопривязанных растров
Команда предназначена для пакетной загрузки геопривязанных растров форматов TIF, ECW.
Поиск ключевых линий по поверхности
Поиск ключевых линий по поверхности
Команда ищет ключевые линии (тальвеги, бровки и т.д. по поверхности)
Пересчёт координат
Пересчёт координат

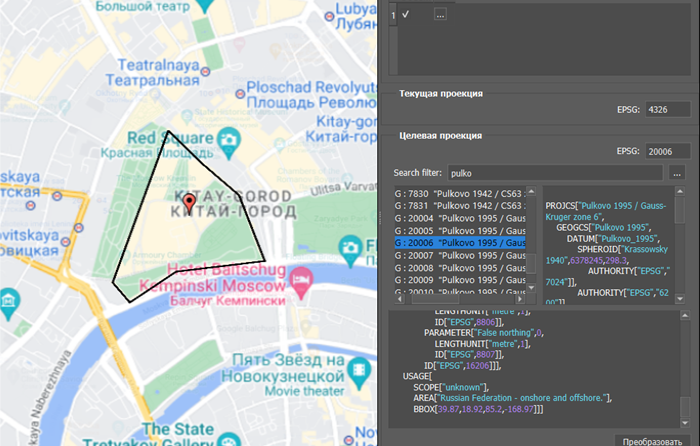

Команда пересчитывает координаты объектов топоплана по EPSG-кодам.
Изменение масштаба геоточек и условных знаков
Изменение масштаба геоточек и условных знаков
При изменении топографического масштаба появляется предложение о смене масштаба для вставленных в чертёж геоточек и условных знаков классификатора (блоков).
Назад в раздел
