nanoCAD 20.1
![]() |
|
ИНЖЕНЕРНАЯ ЭКОСИСТЕМА
nanoCAD 20.1 позволяет объединить различные прикладные решения в единую инженерную экосистему. Инженерная экосистема «Нанософт» состоит из 20 продуктов, а символом новой версии стал правильный двадцатигранник – икосаэдр.
Многомодульность

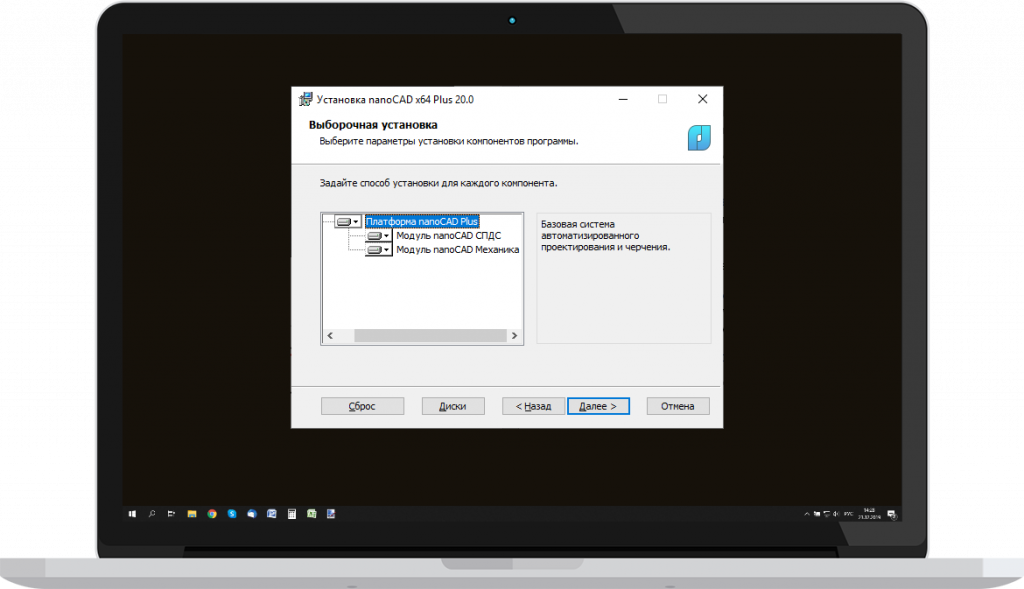

Теперь СПДС и Механика внутри платформы
В состав дистрибутива nanoCAD Plus 20 в виде отдельных модулей вошел специализированный функционал продуктов nanoCAD СПДС и nanoCAD Механика, предоставляя пользователям строительные и машиностроительные конфигурации универсальной платформы. А значит любые вертикальные приложения, базируясь на nanoCAD Plus 20, смогут быть еще больше "заточенными" под оформление документации по российским государственным стандартам.
Модуль Корпоративное управление
Список модулей nanoCAD Plus пополнился специальным решением, ориентированным на крупных заказчиков. Корпоративный модуль позволяет САПР-менеджерам организаций централизованно настраивать и управлять по сети корпоративными настройками (СТП предприятия) на рабочих местах проектировщиков (используемые DWT-шаблоны, DWS-стандарты, SHX-шрифты, настройки инструментов по умолчанию, инструментальные палитры и т.д.).

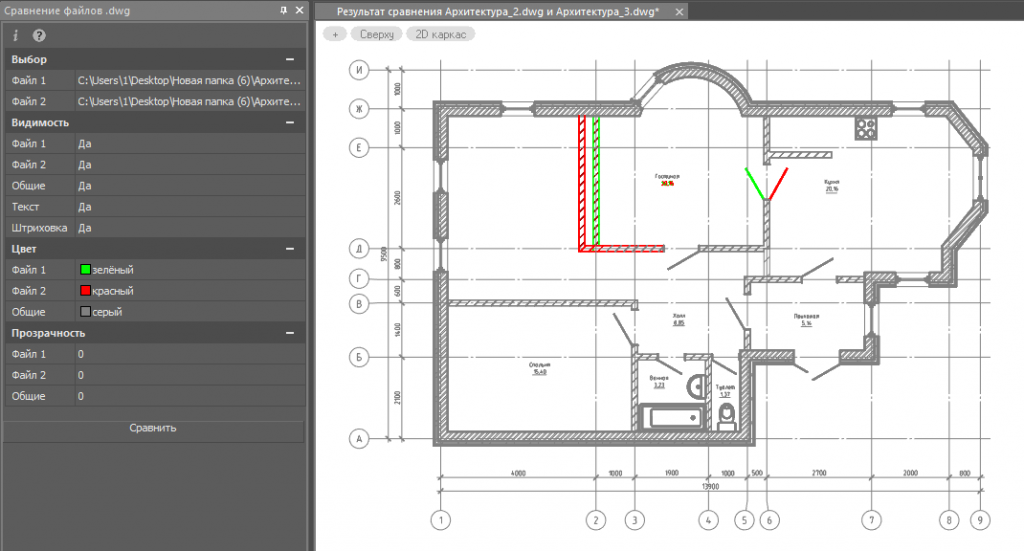

Сравнение чертежей
Очень часто в процессе работы с *.dwg-чертежами появляются многочисленные версии одного и того же документа. Для выявления изменений в разных версиях чертежей предназначена функциональная панель Сравнение файлов .dwg. При сравнении определяются объекты, которые были изменены, добавлены или удалены.

Улучшенные возможности Undo/Redo
По многочисленным пожеланиям пользователей в 20-й версии nanoCAD Plus мы стали учитывать операции зуммирования и панорамирования для функции Undo/Redo. Кроме того, сохранение файла не влияет на историю команд Undo и Redo.

Появилась возможность видеть результаты отмены и возврата построений до непосредственного применения вышеупомянутых команд.

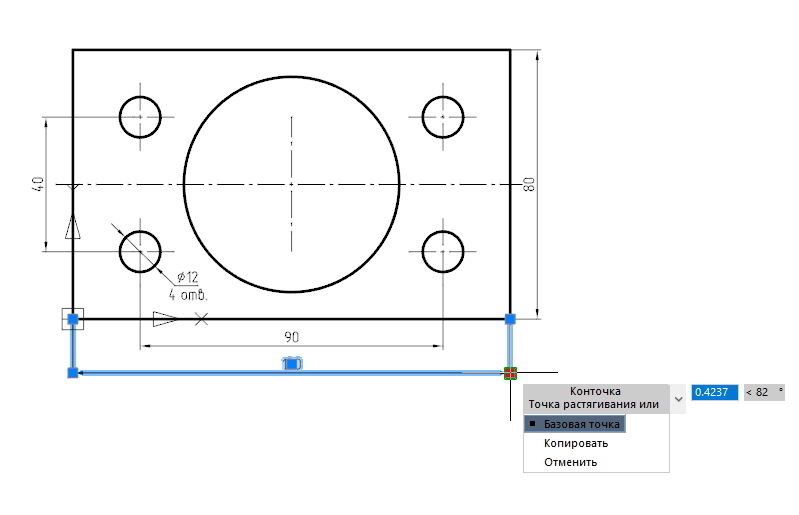

Динамический ввод
В 20-й версии продолжилось развитие функционала динамического ввода.
Теперь после вызова команд возле курсора появляются динамические подсказки – они необходимы для завершения выполнения команд.
Значения можно вводить в окне подсказки, а не в командной строке. Кроме того, в новой версии при динамическом вводе координат учитываются точки и запятые.

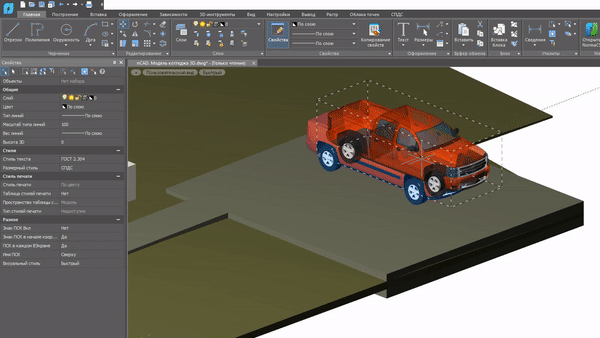

Динамическая ПСК
Динамическая ПСК позволяет легко создавать объекты на гранях трехмерных тел. Когда курсор мыши попадает на плоскую грань 3D-тела, nanoCAD на время выравнивает плоскость XY ПСК относительно этой плоской грани. Это позволяет осуществлять привязку и построение на плоскостях без создания дополнительных ПСК, тем самым повышая удобство и скорость работы пользователей в 3D.

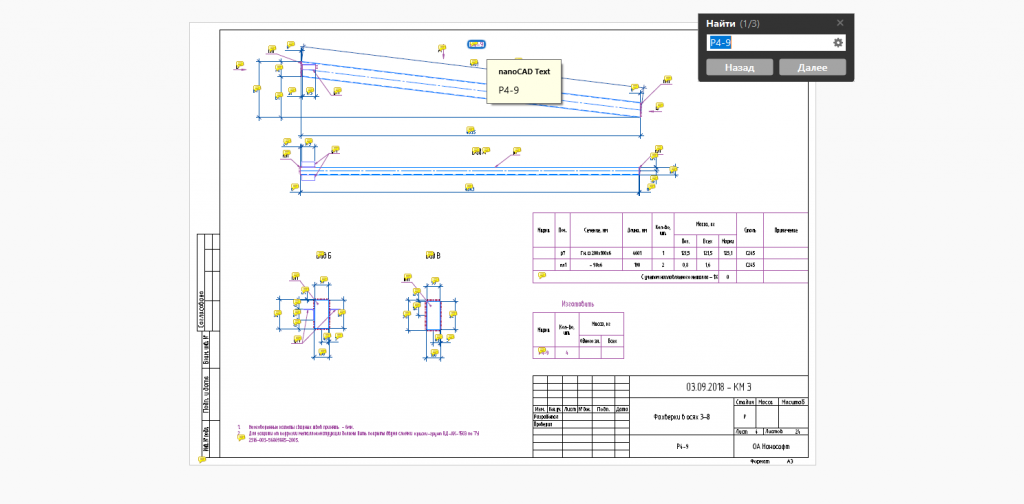

Печать в PDF шрифтов SHX
Большинство пользователей САПР для оформления графической документации используют SHX-шрифты. При печати в PDF документов с SHX-шрифтами nanoCAD Plus создает внутри PDF-файла примечания, по которым можно осуществлять поиск. Эта функция позволит пользователям формировать электронную документацию, которая соответствует требованиям госэкспертизы.

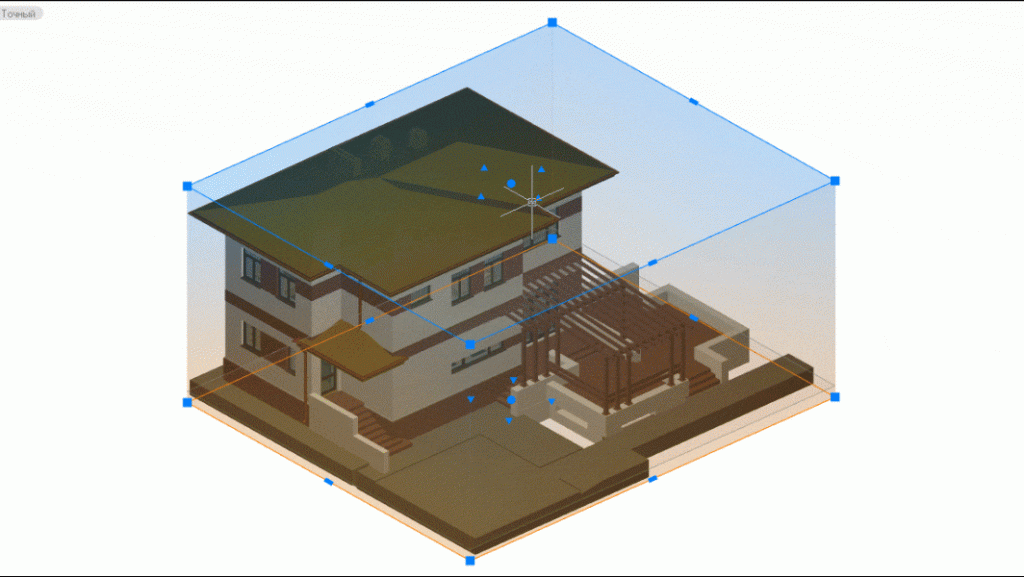

Ограничивающая призма
Специальная команда MCLIP, предназначенная для пользователей, работающих в 3D-пространстве, позволяет ограничить видимость объектов плоскостями. Изменять ограничивающую призму можно с помощью функциональных «ручек». Дополняет этот инструмент новая специальная панель Именованные виды, которая позволяет сохранять настройки подрезки.

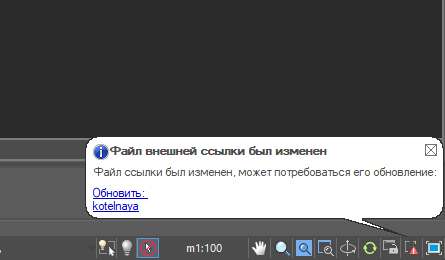

Коллективная работа
В nanoCAD появилась система оповещения об изменении внешних ссылок. Теперь при совместной работе с другими участниками проекта вы будете мгновенно получать уведомления об изменениях во всех файлах, которые используются в вашем чертеже как подложки или внешние ссылки (*.dwg, *.pdf, *.dwf и другие форматы).

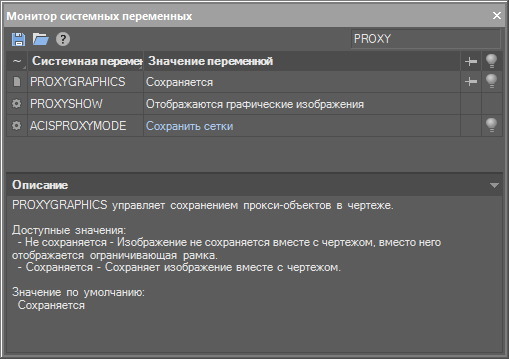

Панель системных переменных
Системные переменные в САПР используются для определения поведения команд и настроек интерфейса. Панель системных переменных nanoCAD Plus позволит вам контролировать и отслеживать все изменения скрытых параметров *.dwg-документа. Вы можете сохранить список системных переменных с их значениями в отдельный файл таблиц *.csv или загрузить их из файла.

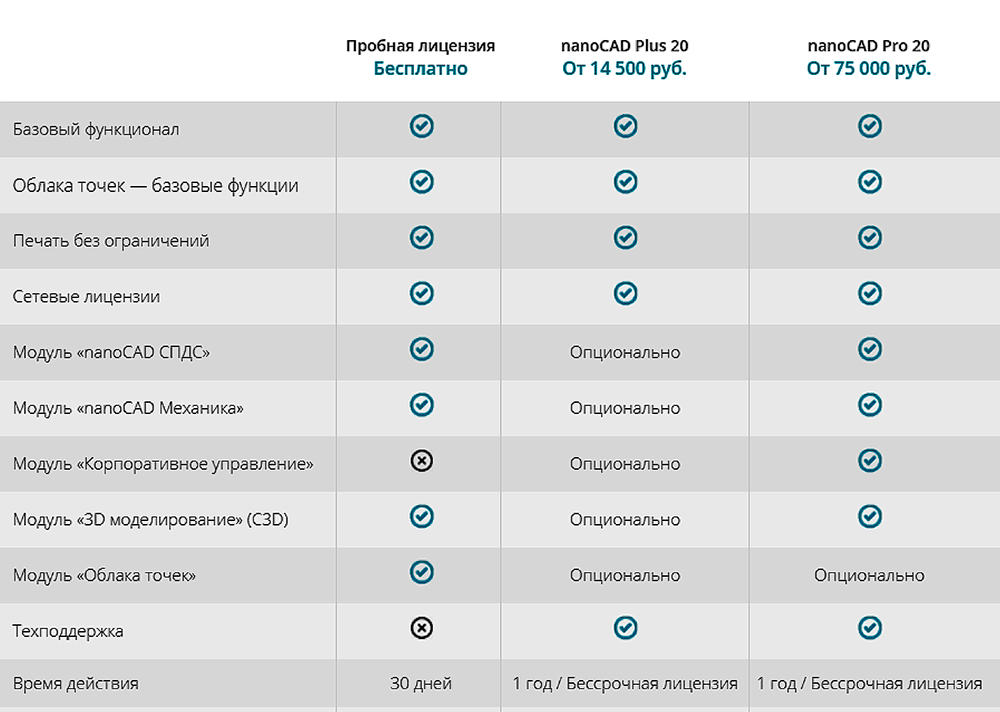

Сравнение функционала

nanoCAD 20.1. Что нового:
- новый модуль «Растровое редактирование» – набор инструментов для улучшения качества изображений, их преобразования, интеллектуального анализа и редактирования;
- модуль nanoCAD СПДС – в редакторе таблиц появился функционал, значительно повышающий удобство работы с большими данными;
- модуль nanoCAD Механика – по многочисленным просьбам пользователей доработан редактор технических требований;
- расширенные возможности обработки данных трехмерного сканирования включены в инструментарий платформы nanoCAD.
Модуль «Растровое редактирование»
В состав нового модуля «Растровое редактирование» входит широкий набор инструментов для улучшения качества изображений, их преобразования, интеллектуального анализа и редактирования, извлечения семантической информации (векторизации), полуавтоматической трассировки векторных примитивов и распознавания текстов, а также для растеризации произвольного вида данных, поддерживаемых платформой nanoCAD Plus. Новый модуль улучшит работу с архивными проектами, сделает ее более комфортной и в целом позволит сэкономить время при создании типовых проектов.
Оценить модуль «Растровое редактирование» можно с помощью бесплатной 30-дневной демоверсии nanoCAD. Также модуль вошел в состав конфигурации nanoCAD Pro, причем без увеличения ее цены. В базовой конфигурации коммерческой версии nanoCAD Plus этот функционал ограничен инструментами четырехточечной коррекции, выравнивания, обрезки, настройки параметров отображения растра.
В состав нового модуля «Растровое редактирование» входит широкий набор инструментов для улучшения качества изображений, их преобразования, интеллектуального анализа и редактирования, извлечения семантической информации (векторизации), полуавтоматической трассировки векторных примитивов и распознавания текстов, а также для растеризации произвольного вида данных, поддерживаемых платформой nanoCAD Plus. Новый модуль улучшит работу с архивными проектами, сделает ее более комфортной и в целом позволит сэкономить время при создании типовых проектов.
Оценить модуль «Растровое редактирование» можно с помощью бесплатной 30-дневной демоверсии nanoCAD. Также модуль вошел в состав конфигурации nanoCAD Pro, причем без увеличения ее цены. В базовой конфигурации коммерческой версии nanoCAD Plus этот функционал ограничен инструментами четырехточечной коррекции, выравнивания, обрезки, настройки параметров отображения растра.
Модуль nanoCAD СПДС
При подготовке новой версии nanoCAD СПДС особое внимание было уделено работе с таблицами. В редакторе таблиц появился функционал, значительно повышающий удобство работы с большими данными. Например, новые контекстные кнопки управления позволят удобно добавлять или удалять строки, а функции сортировки по столбцам настраивают нужную градацию даже в самых сложных таблицах. Визуальное представление формул теперь можно отключить, что значительно повысит скорость работы в редакторе при использовании сложных формул.
При подготовке новой версии nanoCAD СПДС особое внимание было уделено работе с таблицами. В редакторе таблиц появился функционал, значительно повышающий удобство работы с большими данными. Например, новые контекстные кнопки управления позволят удобно добавлять или удалять строки, а функции сортировки по столбцам настраивают нужную градацию даже в самых сложных таблицах. Визуальное представление формул теперь можно отключить, что значительно повысит скорость работы в редакторе при использовании сложных формул.
Обновление коснулось и других элементов оформления: команды Обрыв и Разрыв теперь скрывают под собой штриховки и контуры помещений, в текстах СПДС реализована настройка размера шрифта для дробей и индексов, а в технических требованиях появились новые опции нумерации. Все эти и другие нововведения призваны повысить удобство использования nanoCAD СПДС в части оформления по ГОСТ и автоматизации рутинных операций.
Модуль nanoCAD Механика
В новой версии модуля nanoCAD Механика по многочисленным просьбам пользователей доработан редактор технических требований, функционал которого так важен конструкторам при оформлении чертежей. Обновленный редактор ТТ стал таким же удобным, как распространенные текстовые редакторы, и при этом в нем существенно расширены возможности в части специализированного инженерного функционала.
Важные изменения коснулись редактора спецификаций. Прежде всего они порадуют пользователей, работающих с групповыми спецификациями.
Доработаны крепежные элементы базы, проведена большая работа по улучшению параметрических 3D-моделей редукторов различного типа.
В новой версии модуля nanoCAD Механика по многочисленным просьбам пользователей доработан редактор технических требований, функционал которого так важен конструкторам при оформлении чертежей. Обновленный редактор ТТ стал таким же удобным, как распространенные текстовые редакторы, и при этом в нем существенно расширены возможности в части специализированного инженерного функционала.
Важные изменения коснулись редактора спецификаций. Прежде всего они порадуют пользователей, работающих с групповыми спецификациями.
Доработаны крепежные элементы базы, проведена большая работа по улучшению параметрических 3D-моделей редукторов различного типа.
Функционал для работы с данными трехмерного сканирования
Еще одна ключевая новинка версии 20.1 – расширенные возможности обработки данных трехмерного сканирования, включенные в комплектацию nanoCAD Pro в рамках действующей лицензии (либо в варианте nanoCAD Plus + модуль «Растровое редактирование»).
Базовый функционал для загрузки облаков точек, их отображения, настройки параметров визуализации будет, как и раньше, доступен в составе nanoCAD Plus и вертикальных решениях на его базе. Расширенный функционал, обеспечивающий работу с облаками точек, временно включен в состав nanoCAD Plus x64 и до 30 апреля 2021 года открыт для коммерческого использования в рамках действующей лицензии nanoCAD Plus. После этой даты он будет доступен только в составе специального модуля, для использования которого потребуется отдельная лицензия.
Еще одна ключевая новинка версии 20.1 – расширенные возможности обработки данных трехмерного сканирования, включенные в комплектацию nanoCAD Pro в рамках действующей лицензии (либо в варианте nanoCAD Plus + модуль «Растровое редактирование»).
Базовый функционал для загрузки облаков точек, их отображения, настройки параметров визуализации будет, как и раньше, доступен в составе nanoCAD Plus и вертикальных решениях на его базе. Расширенный функционал, обеспечивающий работу с облаками точек, временно включен в состав nanoCAD Plus x64 и до 30 апреля 2021 года открыт для коммерческого использования в рамках действующей лицензии nanoCAD Plus. После этой даты он будет доступен только в составе специального модуля, для использования которого потребуется отдельная лицензия.
