Rexcan 320


Rexcan 320

Rexcan 320

Производитель - Solutionix
Сделать заказ

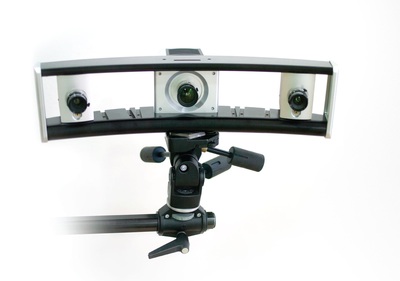

Высокопроизводительный промышленный 3D сканер



Rexcan 320 - промышленный 3D сканер, предназначенный для контроля качества и обратного проектирования. Он обладает двухобъективной фотокамерой и при сканировании использует метод оптической триангуляции с фазовым смещением (PST) при освещении белым светом для достижения высокого разрешения, повышенной точности и пониженного уровня шума. Удобство пользователя обеспечивается благодаря высокому уровню компетентности компании Solutionix в области измерений.


Отличительные особенности:

  • оборудованный двухобъективной фотокамерой высокого разрешения, Rexcan 320 обеспечивает более высокую точность и резкость 3-D данных;
  • быстрые и простые операции (пользовательская калибровка, и т.д.);
  • благодаря улучшенному соотношению глубины к диаметру, которое достигается за счёт угла триангуляции 10º, сканирование глубоких участков объектов более не представляет трудности (соотношению глубины к диаметру > 1,5);
  • Rexcan 320 поддерживает 20 различных зон сканирования, пользователь может выбрать наиболее подходящую зону сканирования для измеряемого объекта;
  • комплект линз, включенный в стандартный комплект поставки, поддерживает 4 различных объема измерения.



«Зона сканирования (длина по диагонали)

/ интервал между точками (единица измерения: мм)»

2,0 МПикс

50 мм

35 мм

28 мм

17 мм

12 мм

А

75/0,04

100/0,05

125/0,06

200/0,10

287/0,14

B

116/0,06

116/0,08

187/0,09

312/0,15

437/0,22

C

157/0,08

225/0,11

262/0,13

425/0,21

587/0,29

D

238/0,12

337/0,18

400/0,20

662/0,33

912/0,45

Комплект поставки

  • Сканер.
  • Один комплект оптики по выбору покупателя (12, 17, 28, 35 или 50 мм).
  • ПО EZScan.
  • Power кабель.
  • Модуль управления проектором.
  • Калибровочная пластина.

Спецификация



  Rexcan 320

Описание

Высококачественное и удобное в использовании решение для промышленности.

Разрешение фотокамеры, Mp

2,0

Объем сканирования, мм

45~810 (4 объёма измерения)

Расстояние сканирования, мм

420 — 1340

Количество точек на мм

max: 25;
min: 2

Принцип сканирования

Структурированный белый свет, стерео фотокамера

Угол триангуляции

10º; 25º

Размеры (ШхВхГ), мм

520 x 133 x 200

Источник света

Галогенная лампа 250 Вт (24 В постоянного тока)

Энергопотребление

80~230 В

Формат выходных данных

STL

Операционная система

Windows XP (32-разрядная), Windows 7 (32/64-разрядная)


О модельном ряде Solutionix , сравнительная спецификация

Компания Solutionix (Южная Корея) производит качественные и простые в использовании 3D-сканеры, отличительной особенностью которых является настраиваемая зона сканирования, что позволяет проводить калибровку на месте. Сканирование объекта происходит путем проецирования линий структурированного белого света на объект, образующих уникальный узор, каждое изменение которого сканируется приемными камерами.



Преимущества сканирования структурированным белым светом:

  • высокая точность; высокая скорость;
  • надежность системы;
  • автоматический процесс сканирования.

Solutionix позволяет проводить быстро высокоточное измерение геометрических параметров трехмерных объектов для:

  • машиностроения и контроля качества;
  • производства ювелирных изделий;
  • легкой промышленности;
  • медицины и стоматологии;
  • культурного наследия;
  • анимации.

Модельный ряд сканеров Solutionix подразделяется на три серии:

REXCAN DS2

  • REXCAN DS2 (1,4 MP)
  • REXCAN DS2 (2,0 MP)

REXCAN CS

  • REXCAN CS (2,0 MP)
  • REXCAN CS (5,0 MP)
  • REXCAN CS+ (2,0 MP)
  • REXCAN CS+ (5,0 MP)

REXCAN4

  • Rexcan 414 (1,4 MP)
  • Rexcan 420 (2,0 MP)
  • Rexcan 450 (5,0 MP)
  • Rexcan 480 (8,0 MP)

 Сравнительная спецификация



Rexcan 320

Rexcan 414

Rexcan 420

Rexcan 450

Rexcan 480

Rexcan CSPlus

Rexcan DS2

Описание

Высококачественное и удобное в использовании решение для промышленности.

Высокоточный компактный и бюджетный 3D-сканер

Автоматизированная система для трёхмерного сканирова-ния небольших по размерам и насыщенных деталями объектов.

Разрешение фотокамеры, Mp

2,0

1,4

2,0

5,0

8,0

2,0

1,3

Объем сканирования, мм

45~810 (4 объёма измерения)



S(100): 80х60х48; М(200): 160х120х96; L(400): 320x240x192

16L:80ⅹ69ⅹ65;
25L:40ⅹ35ⅹ32;
35L:30ⅹ25ⅹ22

Расстояние сканирования, мм

420 — 1340



Количество точек на мм

max: 25;
min: 2

max: 25;
min: 1,33

max: 25;
min: 1,4

max: 33,33;
min: 1,75

max: 40;
min: 2,85

S(100): 0,05; M(200): 0,11; L(400): 0,23

max: 50;
min: 17

Принцип сканирования

Структурированный белый свет, стерео фотокамера

Структурированный синий свет, стерео фотокамера

Структурированный белый свет

Угол триангуляции

10º; 25º



15º

Плоскости перемещения



2 оси (колебание и вращение)

Размеры (ШхВхГ), мм

520 x 133 x 200

560 x 240 x 170

300 x 800 x 900, размер съёмного модуля: 400 x 110 x 210

4212 x 370 x 449

Источник света

Галогенная лампа 250 Вт (24 В постоян-ного тока)

LED



LED

Интерфейс



USB 2.0

Энерго-потребление

80~230 В

100~240 В, 600 Вт

85~265 В, 50/60 Гц

85~265 В

Формат выходных данных

STL



STL

Операционная система

Windows XP (32-разрядная), Windows 7 (32/64-разрядная)


Назад в раздел
