TFortis PSW-2G+Ex
|
|

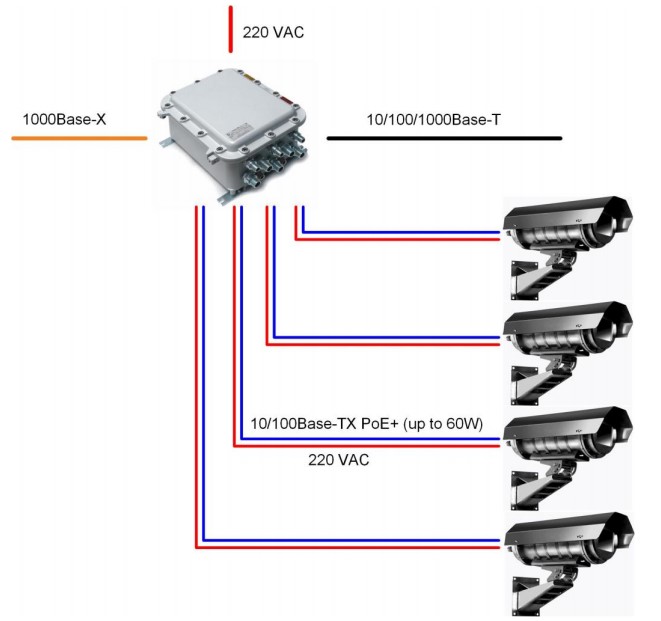

Устройство TFortis PSW-2G+Ex - это специализированный коммутатор, предназначенный для построения сетей IP-видеонаблюдения во взрывоопасных зонах. Разработан на основе уличного коммутатора TFortis PSW-2G+. Обеспечивает поддержку PoE+ до 60Вт на всех портах. Коммутатор имеет гарантию 5 лет.
Коммутатор TFortis PSW-2G+Ex выполнен во взрывонепроницаемой оболочке с маркировкой взрывозащиты 1ExdIIBT6+H2/1Ex d IIB+H2 T6 Gb, что по уровню защиты соответствует взрывобезопасному электрооборудованию.
ВАЖНО! Тип оболочки, количество и тип кабельных вводов определяются при заказе.
Степень защиты от пыли и влаги - IP67, рабочий диапазон температур от -55°С до +40°С. Это позволяет использовать взрывозащищенный коммутатор как в помещениях, так и в уличных условиях.
Внутри PSW-2G+Ex располагаются:
- Плата коммутатора;
- оптический кросс;
- узел распределения питания.
Cферы применения взрывозащищенного коммутатора:
- Добыча и транспортировка нефти/газа;
- нефтеперерабатывающие заводы (НПЗ);
- химические заводы;
- черная (ЧМ) и цветная металлургия (ЦМ);
- целлюлозно-бумажная промышленность;
- пищевая промышленность;
- среднее машиностроение (АЭС, обогатительные фабрики др.);
- оборонная промышленность;
- энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство );
- водоснабжение;
- канализация;
- утилизация отходов;
- морской и речной транспорт.
Характеристики
Физические параметры
- Маркировка взрывозащиты: 1ExdIIBT6+H2/1Ex d IIB+H2 T6 Gb;
- наработка на отказ не менее 75 000 часов (8,6 лет);
- напряжение питания: ~ 230В (от 187В до 246В);
- макс. потребляемая мощность: не более 200Вт;
- степень защиты от внешних воздействий: IP67;
- рабочая температура: от -55°С до +40°С;
- масса: не более 25 кг;
- размеры без учета вводов: 433 х 333 х 225 мм.
Интерфейсы
PoE
- 4 порта 10/100Base-Tx RJ-45 PoE ;
- 2 порта 1000Base-X SFP.
PoE
- Стандарт PoE: 802.3af/at;
- мощность на порт: не менее 60 Вт
- бюджет мощности PoE для IP-камер: 160 Вт.
Функции
- Контроль зависания IP-камер.
- STP (802.1d)/RSTP(802.1w);
- IGMP Snooping v2;
- VLAN (802.1q);
- Flow Control (802.3x);
- Quality of Service(QoS, 802.1p).
Мониторинг
- SNMP v1, v3;
- Кабельный тестер;
- SNMP Traps;
- Syslog;
- системный журнал.
Управление
- Web-интерфейс;
- Telnet.
Оптический кросс
- Сплайс-кассета на 32 КЗДС;
- планка для адаптеров SC (Duplex LC) на 8 мест.
Узел распределения питания 230 В (исполнение с платой распределения питания)
- Клеммник под винт;
- сечение кабеля до 2,5 кв.мм;
- макc. суммарная мощность не более 3 кВт.
Узел распределения питания 230В (исполнение с DIN-рейкой)
- Ширина DIN-рейки: 35 мм;
- длина DIN-рейки: 200 мм.
